Inbetriebnahme und Bedienung
Hinweis: Bevor Sie mit den Messungen beginnen können, müssen Sie zunächst die Batterie einlegen. Beachten Sie hierfür
den Punkt "Einlegen/Wechseln der Batterie" auf Seite 9 dieser Anleitung.

Bevor Sie beginnen

Kontrollieren Sie vor Beginn aller Messungen immer erst das Multimeter und alle Zusatzteile. Achten Sie auf Schäden,
!
Verschmutzungen (Staub, Dreck, Fett, usw.) und Defekte. Überprüfen Sie, ob die Messleitungen brüchig sind oder die Isolie-
rung beschädigt ist. Ersetzen Sie die Messleitungen umgehend, wenn dies der Fall ist! Vergewissern Sie sich ebenfalls, dass
die Messleitungen fest in den Messbuchsen sitzen.
Versuchen Sie nie eine Messung vorzunehmen, wenn es irgendwelche Fehler gibt!

Multimeter einschalten

• Schalten Sie das Zangenmultimeter ein, indem Sie den Drehwahlschalter ❻ von der Stellung OFF zu der gewünschten
Messfunktion drehen.

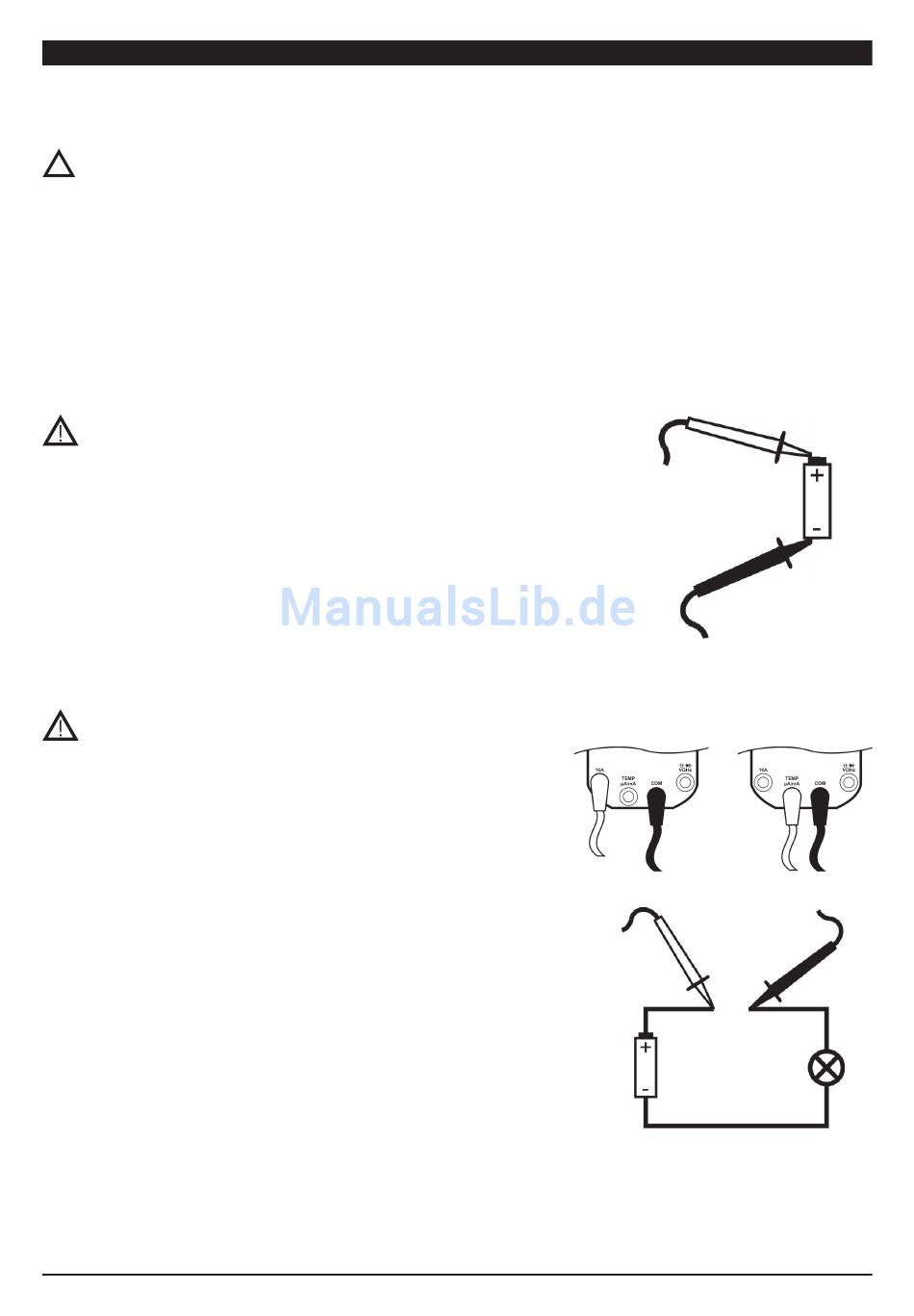

Gleich-/ Wechselspannungsmessung

Achtung: Messen Sie keine Spannungen über 500 V-/~!
• Drehen Sie den Drehwahlschalter ❻ in den V-Bereich.
• Drücken Sie die Select-Taste ⓫ bis"AC" (für Wechselspannungsmessung)
bzw. "DC" (für Gleichspannungsmessung) im Display ❶ eingeblendet wird.
• Verbinden Sie die rote Messleitung mit der Multifunktions-Buchse ❿ und die
schwarze Messleitung mit der COM-Buchse ❾.
• Verbinden Sie beide Messleitungen parallel mit der zu messenden Span-
nungsquelle.
• Hinweis: Bei Gleichspannungsmesung muss auf die richtige Polarität geach-
tet werden.

Gleich-/ Wechselstrommessung

Achtung: Messen Sie keine Ströme über 10 A bzw. 400 mA!
Wenn die zu messende Stromstärke unbekannt ist, schalten
Sie immer zuerst in den größten Messbereich (10 A).
Messungen über 5 A dürfen max. 15 Sek. andauern! Zwischen
den Messungen müssen 2 Min. Abkühlzeit eingehalten wer-
den!
• Drehen Sie den Drehwahlschalter ❻ in den gewünschten Strom-Bereich:
A: für bis zu 10 A
mA: für bis zu 400 mA
µA: für bis zu 4 mA
• Drücken Sie die Select-Taste ⓫ bis"DC" (für Gleichstrommessung)
bzw. "AC" (für Wechselstrommessung) im Display ❶ eingeblendet wird.
• Verbinden Sie die rote Messleitung mit der 10A-Buchse ❼ (für 10A-Messbe-
reich) bzw. mit der mA-Buchse ❽ (für mA- und µA-Messbereich).
• Verbinden Sie die schwarze Messleitung mit der COM-Buchse ❾.
• Schalten Sie den zu messenden Stromkreis ab.
• Verbinden Sie beide Messleitungen in Reihe mit Ihrem Stromkreis. Bei Gleich-
strommessung muss die Rote Messspitze mit der positiven Seite verbunden
werden.
• Schalten Sie den Stromkreis wieder an. Jetzt können Sie das Messergebnis
vom Display ❶ ablesen.
• Schalten Sie den Stromkreis wieder ab, bevor Sie Messleitungen entfernen.
max. 10 A max. 400 mA
