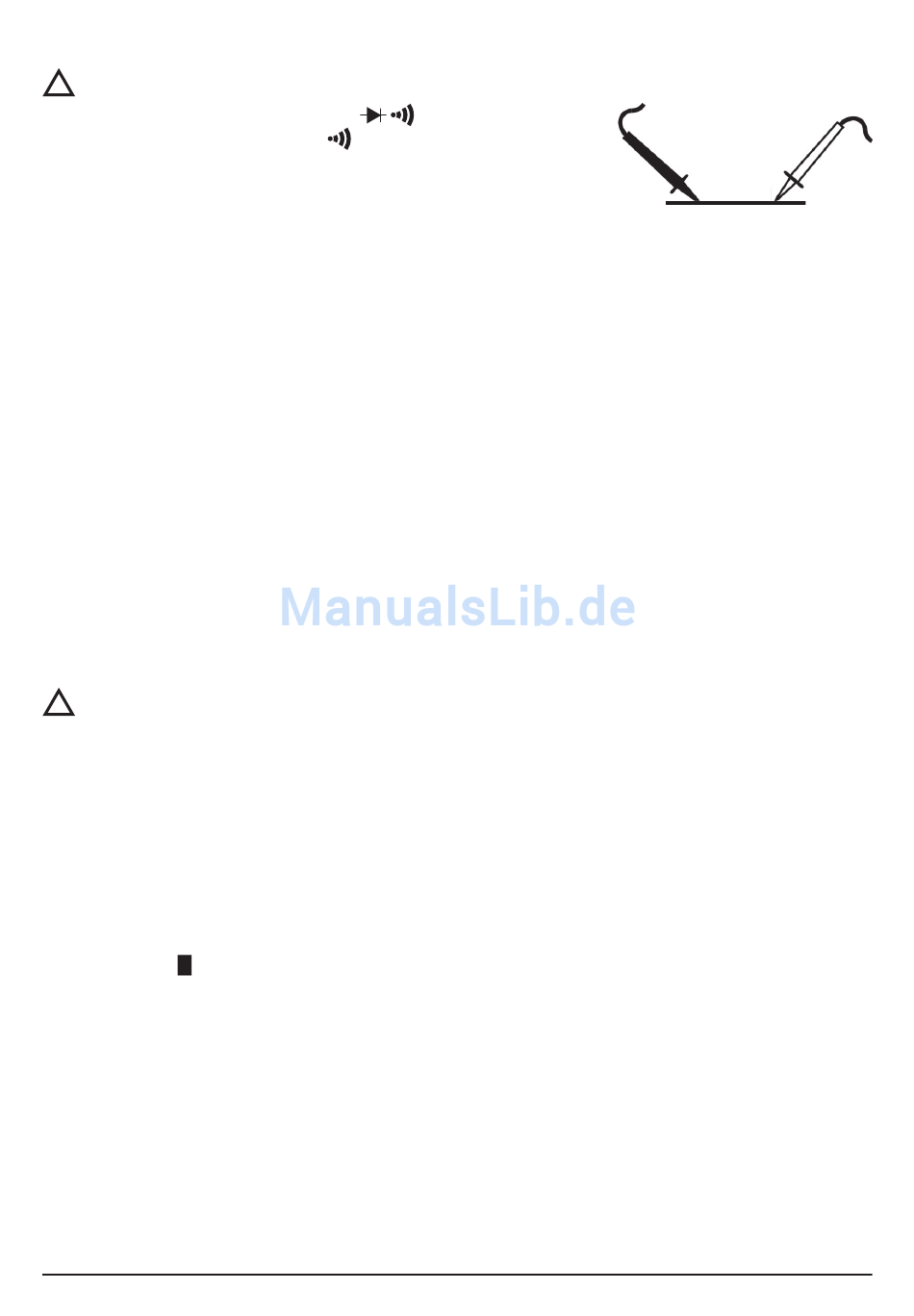

Durchgangstest
Achtung: Messen Sie keine unter Spannung stehenden Objekte!
!
• Stellen Sie den Drehwahlschalter ⓬ auf den
• Drücken Sie die Select-Taste ❹, bis das
• Verbinden Sie die rote Messleitung mit der Multifunktions-Buchse ❽ und die
schwarze Messleitung mit der COM-Buchse ❼.
• Verbinden Sie die Messleitungen mit dem Messobjekt.
• Der Summer ertönt bei einem Durchgangswiderstand unter 50 Ω. Der genaue
Widerstand ist auf der Anzeige ablesbar.
Automatische und manuelle Bereichswahl
•
Bei der Spannungs-, Widerstands- und Strommessung kann die Autorange-Funktion deaktiviert und manuell zwischen
den Messbereichen gewechselt werden.
•
Drücken Sie einmal die Range-Taste ⓫ um die Autorange-Funktion zu deaktiviert (AUTO erscheint nicht mehr im
Display).
•
Drücken Sie anschließend mehrmals die Range-Taste ⓫ um manuell zwischen den Messbereichen zu wechseln.
•
Drücken und halten Sie die Range-Taste ⓫ um die Autorange-Funktion wieder zu aktivieren.
Maximalwert-Messung
•
Bei der Spannungs- und Strommessung steht eine Maximalwert-Messung zur Verfügung bei welcher der größte ge-
messene Spitzenwert angezeigt wird.
•
Stellen Sie den Drehwahlschalter ⓬ auf den gewünschten Bereich (Strom- oder Spannungsmessung) und drücken Sie
anschließend die Max-Taste ❺ (im Display ❻ wird MAX angezeigt).
•
Die Messung wird im Hintergrund normal fortgesetzt jedoch nur der Maximalwert angezeigt.
•
Durch erneutes Drücken der Max-Taste ❺ wird die Funktion wieder beendet.
NCV-Messung (Berührungslose Spannungserkennung)
Achtung: Selbst wenn die NCV-Messung keine Spannung anzeigt, ist vielleicht doch eine gefährliche Spannung
!
vorhanden. Führen Sie deshalb immer eine zweipolige Spannungsprüfung mit einem geeigneten Messgerät
durch, bevor Sie Arbeiten an einer Stromleitung durchführen!
•
Drücken und halten Sie die NCV-Taste ❸. Die Taste muss während der gesamten Messung gedrückt bleiben.
•
Halten Sie den NCV-Sensor ⓭ an der Spitze des Messgerätes an die zu untersuchende Stromleitung.
•
Sobald der Sensor eine Wechselspannung erkennt (min. 90 V~) ertönt ein Piep-Signal und die Leuchte über der NCV-
Taste ❸ beginnt zu blinken.
•
Lassen Sie die NCV-Taste ❸ wieder los um die NCV-Messung zu beenden.
Hold-Funktion
• Drücken Sie die Hold-Taste ➒ um den aktuell angezeigten Messwert einzufrieren und dauerhaft anzuzeigen (Auf dem
H
Display erscheint
).
• Drücken Sie ein weiteres Mal die Hold-Taste ➒ um die Messung wieder fortzusetzen.
Automatische Abschaltung
•
Das Multimeter schaltet sich nach ca. 15 min ohne Eingabe automatisch ab, um die Batterie zu schonen.
•
Nachdem das Multimeter automatisch abgeschaltet wurde, lässt es sich durch Drücken der Select-Taste ❹ oder durch
Bewegen des Drehwahlschalter ⓬ wieder einschalten.
•
Die Automatische Abschaltung kann nicht deaktiviert werden.
6
-Bereich.
-Symbol im Display ❻ erscheint.
