Produktbeschreibung
Die induktiven Drehgeber der Baureihe RI360P-QR24 messen Drehzahlen und Winkelbewegun-
gen bis 360º. Sensor und Positionsgeber der Drehgeber sind komplett vergossen und als zwei
voneinander unabhängige, dichte Einheiten in Schutzart IP69K konstruiert, die berührungslos
zusammenarbeiten. Mit den optional erhältlichen Reduzierhülsen und Montageelementen lässt
sich der Drehgeber-Sensor frontseitig und rückseitig auf Wellen mit einem Durchmesser bis
20 mm montieren. Zusätzlich ist ein Montageelement für Montage auf größere drehbare
Maschinenteile im Programm.
Die Gerät sind als absolute Drehgeber mit verschiedenen Ausgangsfunktionen sowie als inkre-
mentale Drehgeber lieferbar. Für den Einsatz in der Lebensmittelindustrie steht eine robuste
Edelstahl-Variante EQR24 zur Verfügung.
Die QR24-Drehgeber mit IO-Link-Schnittstelle können über eine 3-Draht-Verbindungsleitung
mit 4-poligem Standard-Steckverbinder angeschlossen werden. Die Geräte lassen sich über
IO-Link betreiben und einstellen.
4.1
Geräteübersicht
ø 65
ø 4.3
ø 3.2
LED
M12 x 1

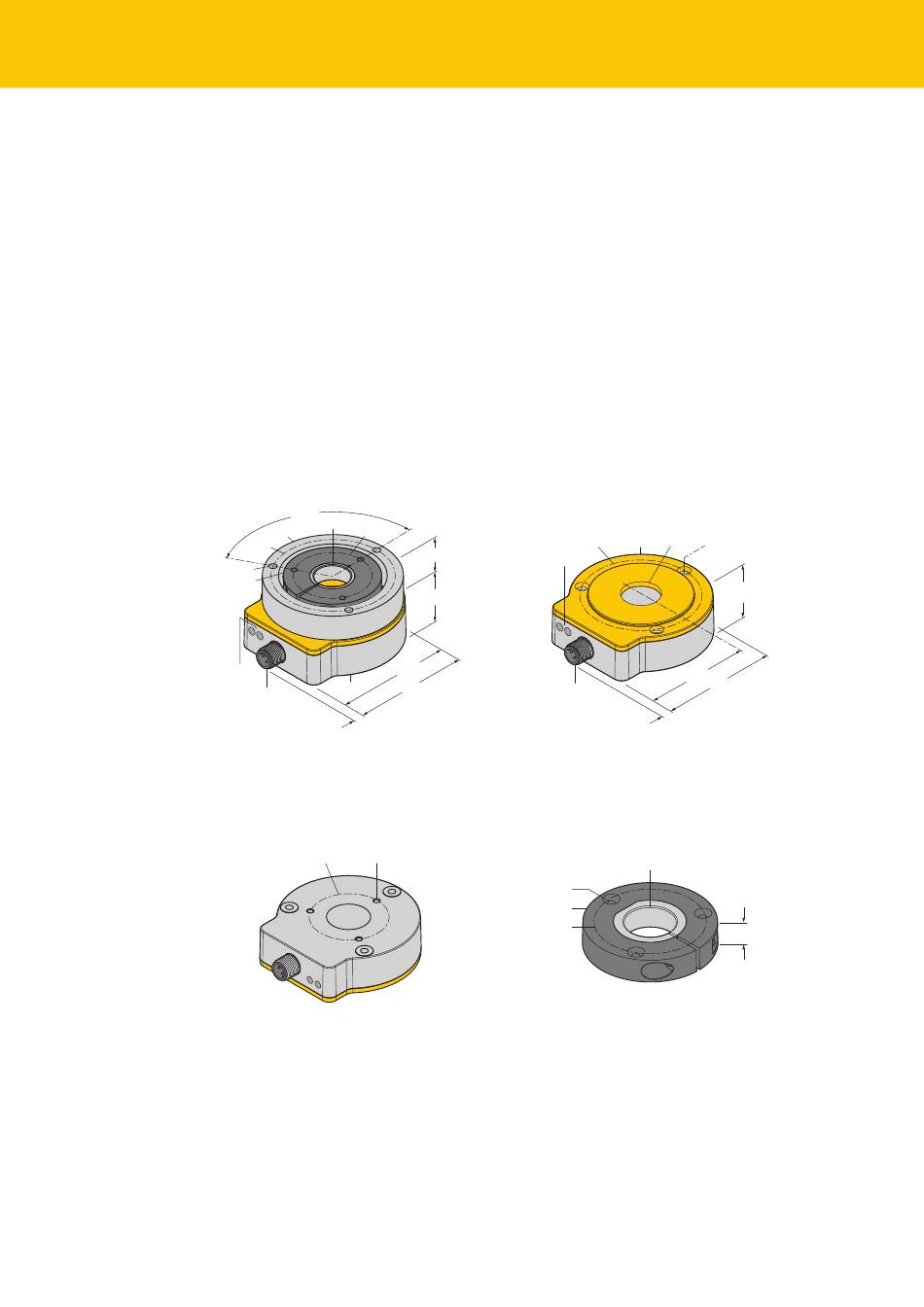

Abb. 1: Drehgeber QR24 mit Sensor, Positions-
geber P1 (optional) und Schutzring (optional)
Abb. 3: Drehgeber – Sensor (Rückseite)
4.1.1
Anzeigeelemente
Die Geräte verfügen über eine grüne Betriebsspannungs-LED und eine gelbe Status-LED.
8
120°
ø 20
ø 42
ø 74
15.3
24
42.3
81
ø 78
10
ø 42
M4 x 0.5 x 7.5
