Montieren
Frontseitig montieren – Wellendurchmesser bis 20 mm
5.1
Frontseitig montieren – Wellendurchmesser bis 20 mm

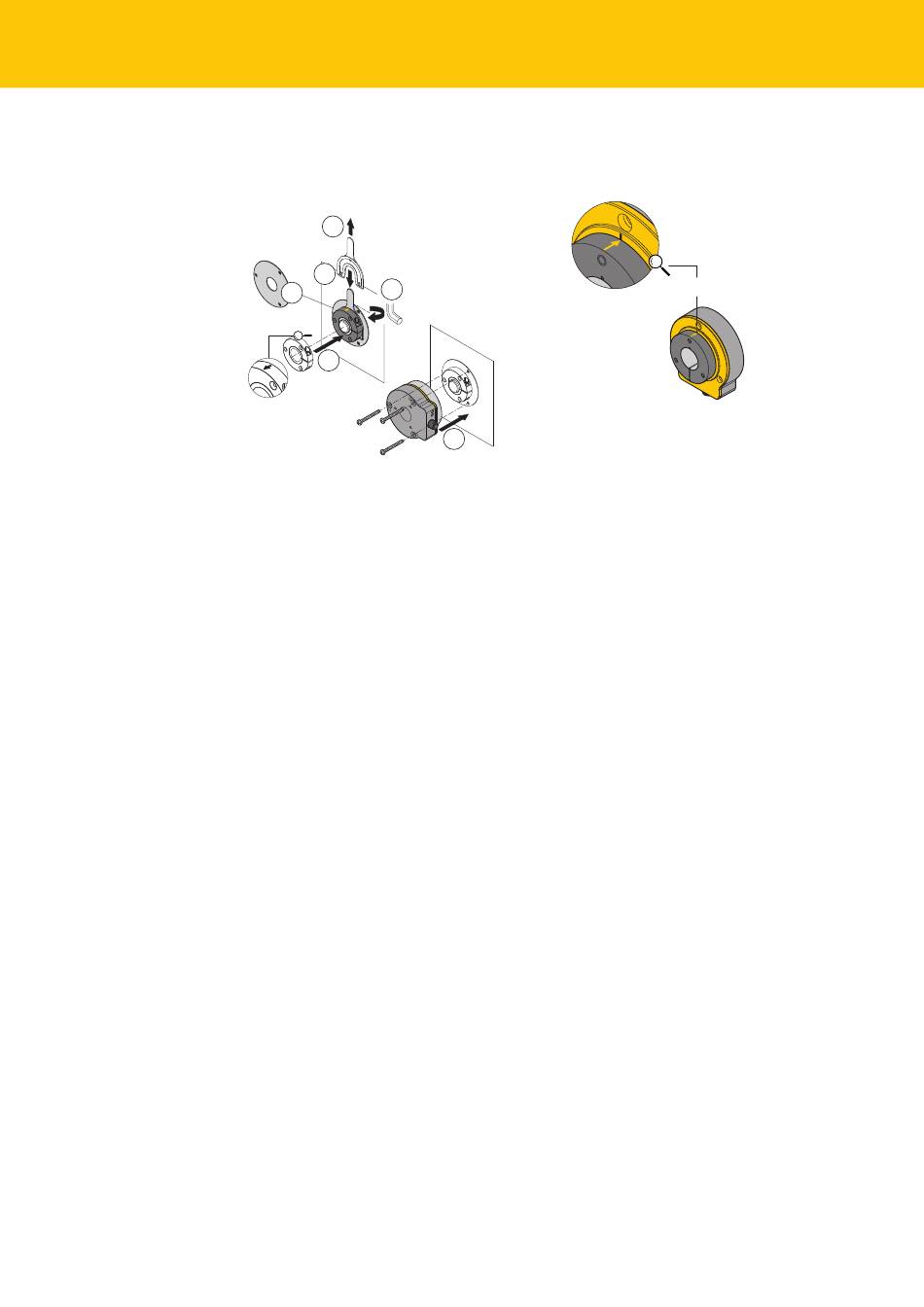

Abb. 5: Frontseitig montieren –
Wellendurchmesser bis 20 mm
1. Abschirmplatte einsetzen.
2. Montagehilfe zur optimalen Ausrichtung des Positionsgebers ansetzen.
3. Positionsgeber – mit Frontseite (aktive Fläche) zur Welle – auf die Welle schieben.
4. Klemmverschraubung des Positionsgebers mit Innensechskantschlüssel befestigen.
5. Montagehilfe entfernen.
6. Drehgeber-Sensor inkl. Schutzring mit der Frontseite zur Welle über den Positionsgeber
legen und auf die gewünschte Position des Nullpunkts ausrichten. (Werkseinstellung für 0°:
gelber Pfeil am Positionsgeber zeigt auf schwarze Markierung am Sensor, siehe Abbildung
„Nullpunkt-Defaultwert").
„
Drehgeber mit drei Schrauben befestigen, so dass eine geschlossene und geschützte
Einheit entsteht.
18
5
2
0.6...0.8 Nm
4
1
2.5
3
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
6
Abb. 6: Nullpunkt-Defaultwert
0°
