Produktbeschreibung
Drehgeber – Komponenten und Zubehör
4.5
Drehgeber – Komponenten und Zubehör
4.5.1

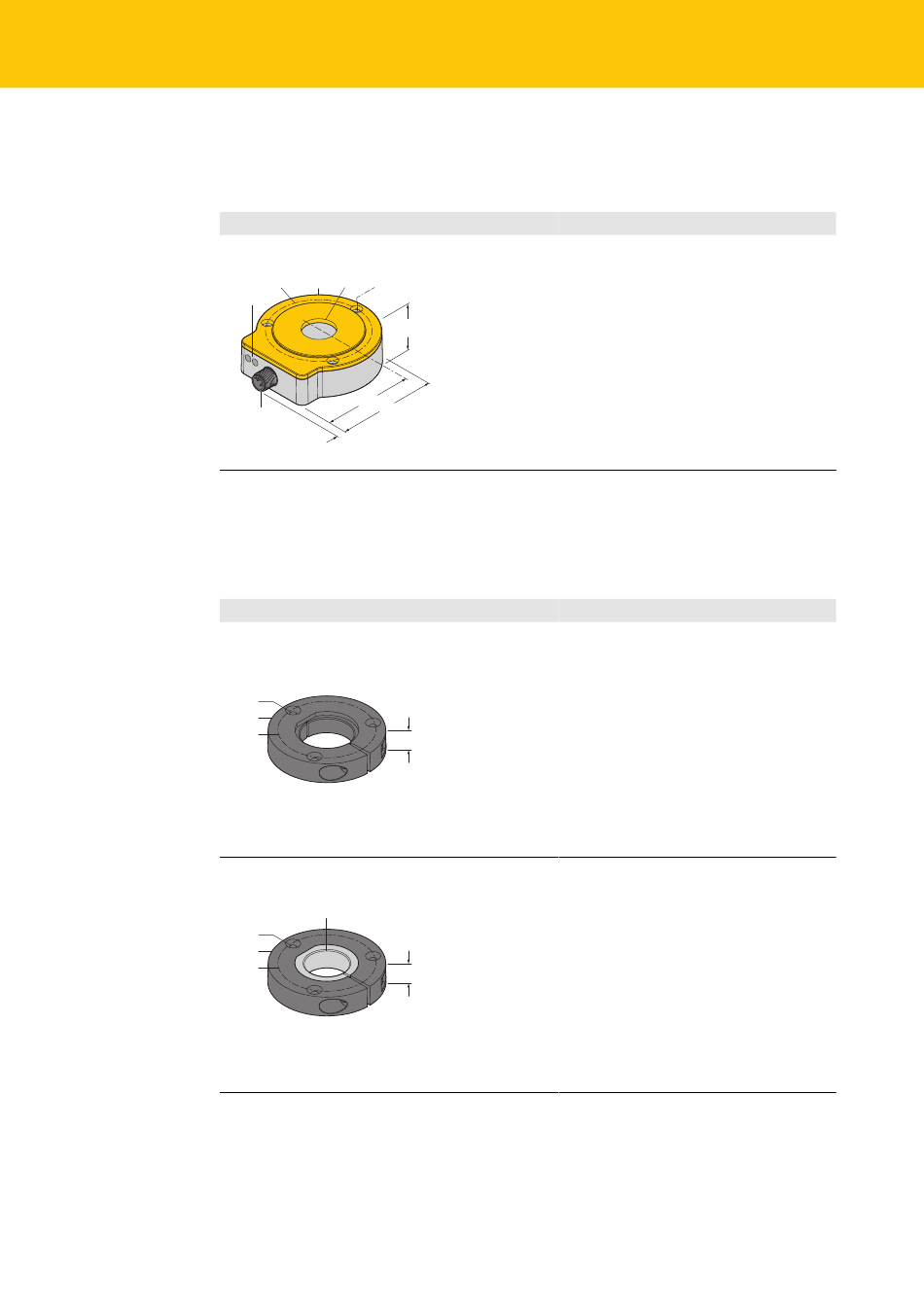

Drehgeber – Sensor QR24
Maßbild
LED
M12 x 1
4.5.2
Drehgeber – Positionsgeber QR24
Die Positionsgeber werden mit dem beweglichen Teil der Maschine (Welle) verbunden,
bewegen sich aber frei (ohne mechanische Verbindung mit dem Sensor) über der aktiven
Fläche des Sensors. Zur Anpassung an den jeweiligen Wellen-Durchmesser werden Positions-
geber mit verschiedenen Reduzierhülsen angeboten.
Maßbild
ø 3.2
ø 52
ø 42
ø 3.2
ø 52
ø 42
10
Typ
RI360P...-QR24
ø 65
ø 78
ø 22
ø 4.3
24
42.3
81
10
Typ
PE1-QR24
10
P1-RI-QR24
ø 20
10
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Beschreibung
Drehgeber – Sensor, Bauform QR24, Zink-
druckgussgehäuse (ohne Positionsgeber)
Beschreibung
Positionsgeber ohne Reduzierhülse mit
Edelstahlverschraubung
Positionsgeber mit Reduzierhülse zur
Anbindung auf Wellen mit Ø 20 mm
