6 Anschließen
Der Drehgeber verfügt über einen 4-poligen M12 × 1-Steckverbinder-Anschluss mit IO-Link-
Schnittstelle.
„
Kupplung der Anschlussleitung an den M12-Steckverbinder des Geräts anschließen.
„ Das offene Ende der Anschlussleitung gemäß Anschlussbild und der Anschlussbelegung
des jeweiligen angeschlossenen Geräts an IO-Link-Master, Feldbusgerät oder Steuerung
mit passenden Eingängen anschließen.
6.1

Anschlussbild

3 BU

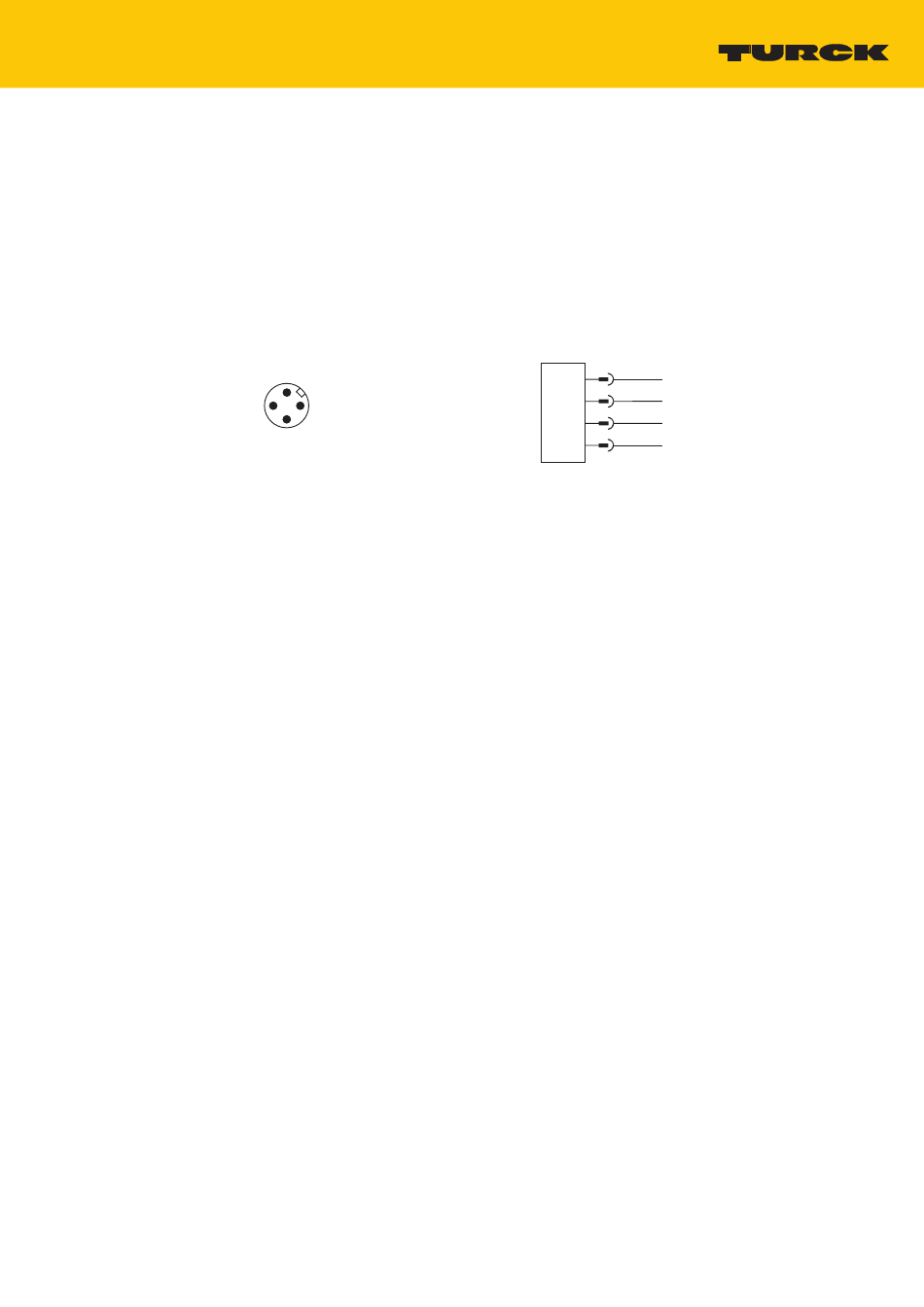

Abb. 11: M12-Steckverbinder – Pinbelegung
V02.01 | 2022/03
2
1 BN
4 BK
1
+
4
IO-Link
2
n. c.
3
–
Abb. 12: M12-Steckverbinder – Anschlussbild
