5.2
Rückseitig montieren – Wellendurchmesser bis 20 mm

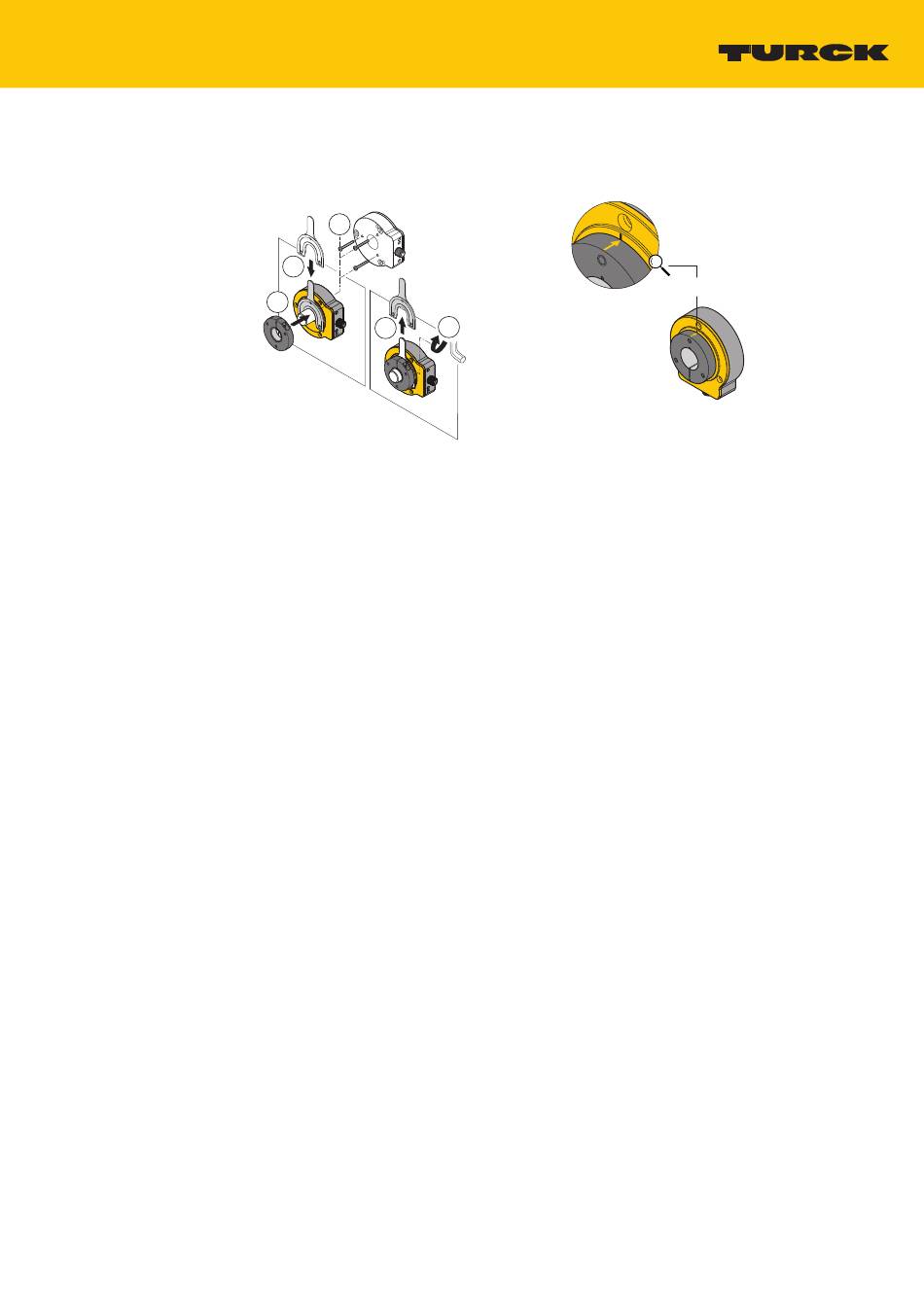

Abb. 7: Rückseitig montieren –
Wellendurchmesser bis 20 mm
1. Drehgeber-Sensor – mit der Rückseite zur Welle – auf die Welle schieben und mit drei
Schrauben befestigen.
2. Montagehilfe zur optimalen Ausrichtung des Positionsgebers ansetzen.
3. Positionsgeber auf die Welle schieben und auf die gewünschte Position des Nullpunkts
ausrichten. (Werkseinstellung für 0°: gelber Pfeil am Positionsgeber zeigt auf schwarze
Markierung am Sensor, siehe Abbildung „Nullpunkt-Defaultwert").
4. Klemmverschraubung des Positionsgebers mit Innensechskantschlüssel befestigen.
5. Montagehilfe entfernen.
„
Optional: Schutzring und Abschirmplatte einsetzen.
V02.01 | 2022/03
1.4...1.5 Nm
1
2
3
5
4
0.6...0.8 Nm
2.5
Abb. 8: Nullpunkt-Defaultwert
0°
19
