4.5.4
Drehgeber – Schutzringe und Montagesets für Gerätetypen QR24
Für die verschiedenen Montagearten (siehe Abschnitt „Montieren") werden unterschiedliche
Montagesets benötigt. Jedes Montageset enthält einen Aluminium-Schutzring und eine
Aluminium-Abschirmplatte. Mit den Abschirmplatten kann – je nach Montageart und
Applikation – die Signalqualität zwischen dem Positionsgeber und dem Sensor erhöht werden.
Die Schutzringe sind auch einzeln aus Aluminium und Kunststoff erhältlich.

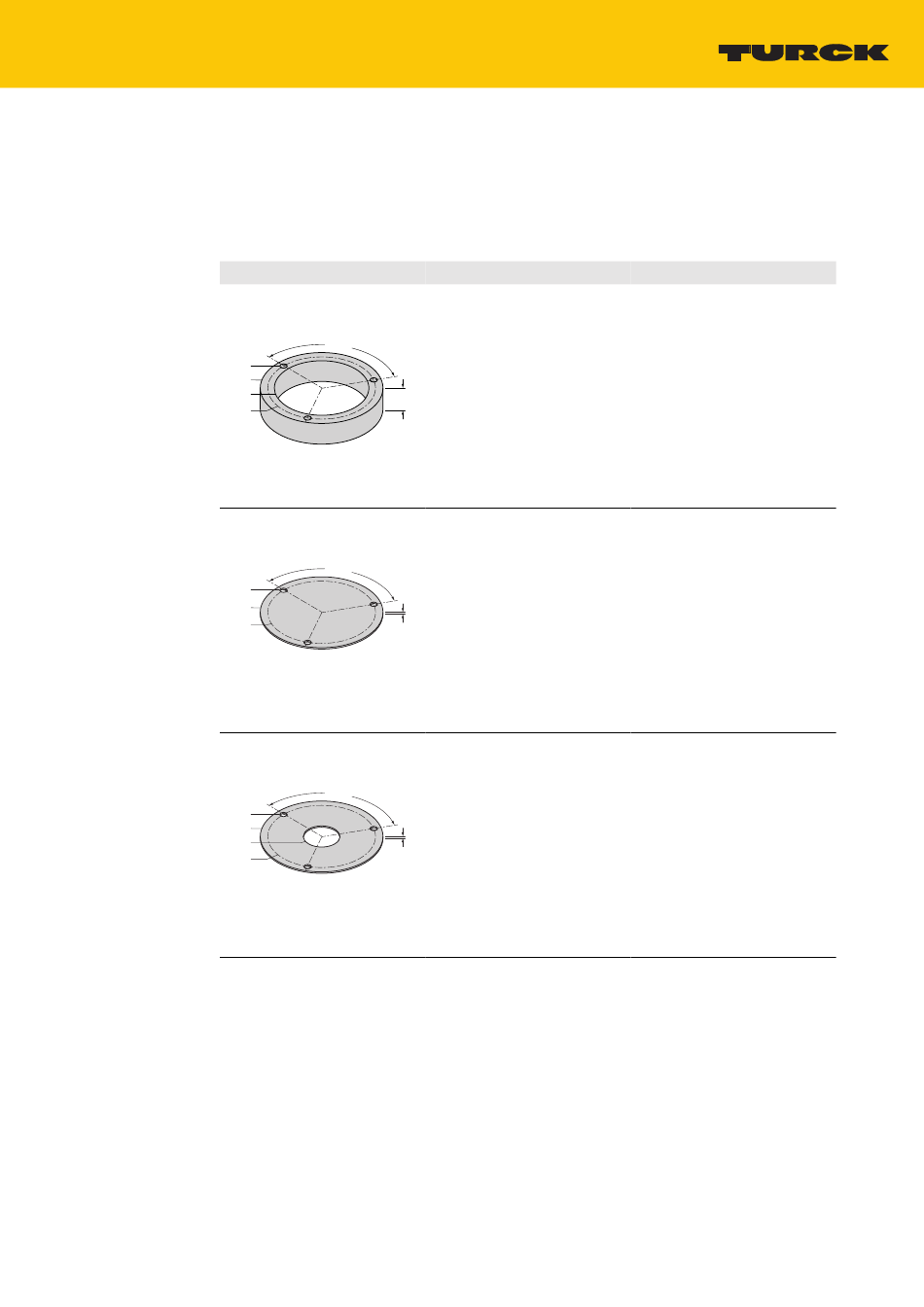

Maßbild
ø 4.5
ø 74
ø 57
ø 65
ø 4.5
ø 74
ø 65
ø 4.5
ø 74
ø 22
ø 65
V02.01 | 2022/03
Typ
M1-QR24
120°
14.3
M2-QR24
120°
2
M3-QR24
120°
2
Beschreibung
Aluminium-Schutzring
Montageset (für frontseitige
Montage des Sensors auf
Wellen bis Ø 20 mm):
Aluminium-Schutzring
M1-QR24 + Aluminium-
Abschirmplatte SP1-QR24:
Ø 74 mm
Montageset (für rückseitige
Montage des Sensors auf
Wellen bis Ø 20 mm):
Aluminium-Schutzring
M1-QR24 + Aluminium-
Abschirmplatte SP2-QR24:
Ø 74 mm, mit Bohrung
Ø 22 mm für Wellendurch-
führung
15
