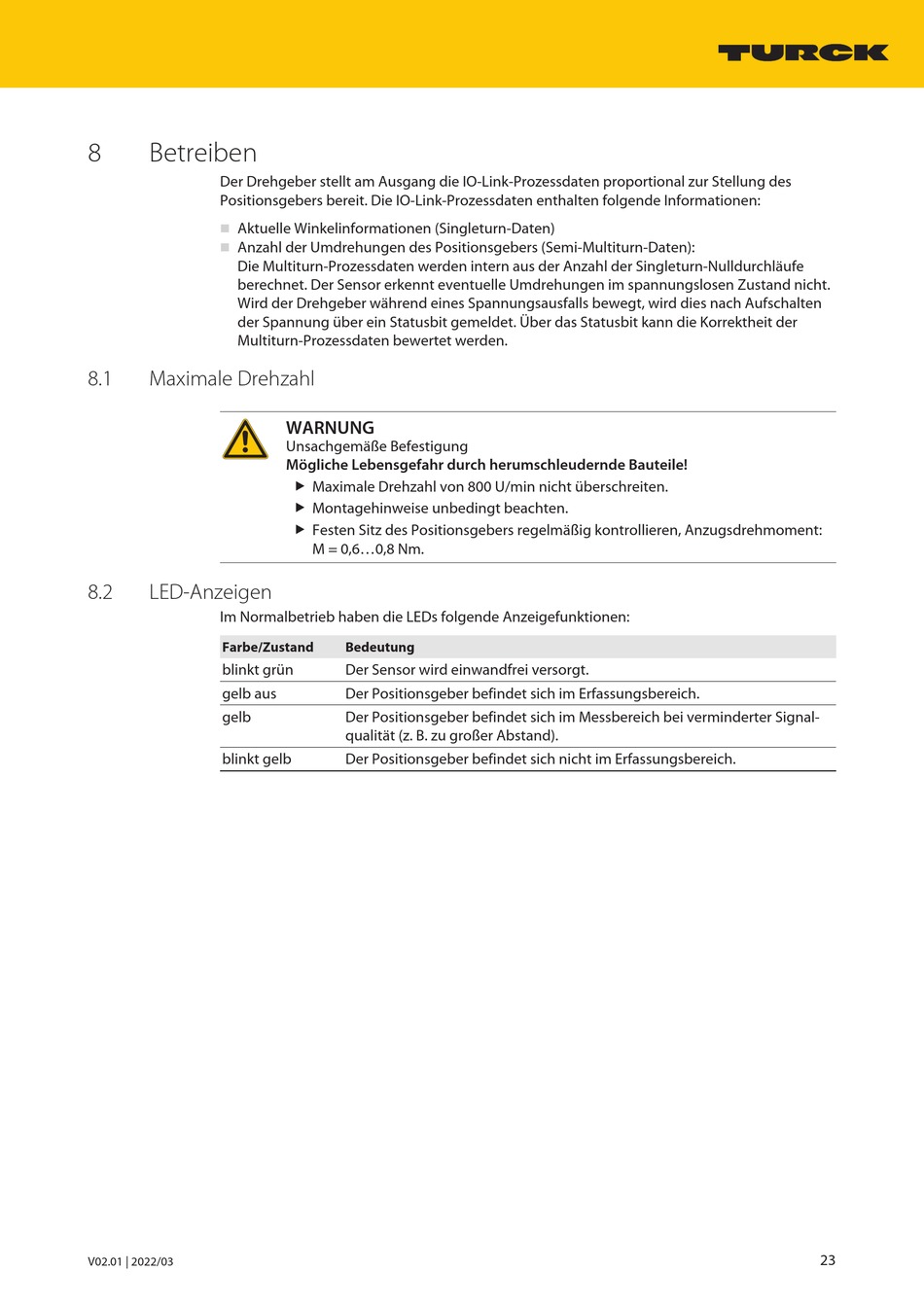

Betreiben
Der Drehgeber stellt am Ausgang die IO-Link-Prozessdaten proportional zur Stellung des
Positionsgebers bereit. Die IO-Link-Prozessdaten enthalten folgende Informationen:
Aktuelle Winkelinformationen (Singleturn-Daten)
n
Anzahl der Umdrehungen des Positionsgebers (Semi-Multiturn-Daten):
n
Die Multiturn-Prozessdaten werden intern aus der Anzahl der Singleturn-Nulldurchläufe
berechnet. Der Sensor erkennt eventuelle Umdrehungen im spannungslosen Zustand nicht.
Wird der Drehgeber während eines Spannungsausfalls bewegt, wird dies nach Aufschalten
der Spannung über ein Statusbit gemeldet. Über das Statusbit kann die Korrektheit der
Multiturn-Prozessdaten bewertet werden.
8.1
Maximale Drehzahl
8.2
LED-Anzeigen
Im Normalbetrieb haben die LEDs folgende Anzeigefunktionen:
Farbe/Zustand
blinkt grün
gelb aus
gelb
blinkt gelb
V02.01 | 2022/03
WARNUNG
Unsachgemäße Befestigung
Mögliche Lebensgefahr durch herumschleudernde Bauteile!
„ Maximale Drehzahl von 800 U/min nicht überschreiten.
„ Montagehinweise unbedingt beachten.
„ Festen Sitz des Positionsgebers regelmäßig kontrollieren, Anzugsdrehmoment:
M = 0,6...0,8 Nm.
Bedeutung
Der Sensor wird einwandfrei versorgt.
Der Positionsgeber befindet sich im Erfassungsbereich.
Der Positionsgeber befindet sich im Messbereich bei verminderter Signal-
qualität (z. B. zu großer Abstand).
Der Positionsgeber befindet sich nicht im Erfassungsbereich.
23
