Montieren
Auf größeres drehbares Maschinenteil montieren
5.3
Auf größeres drehbares Maschinenteil montieren

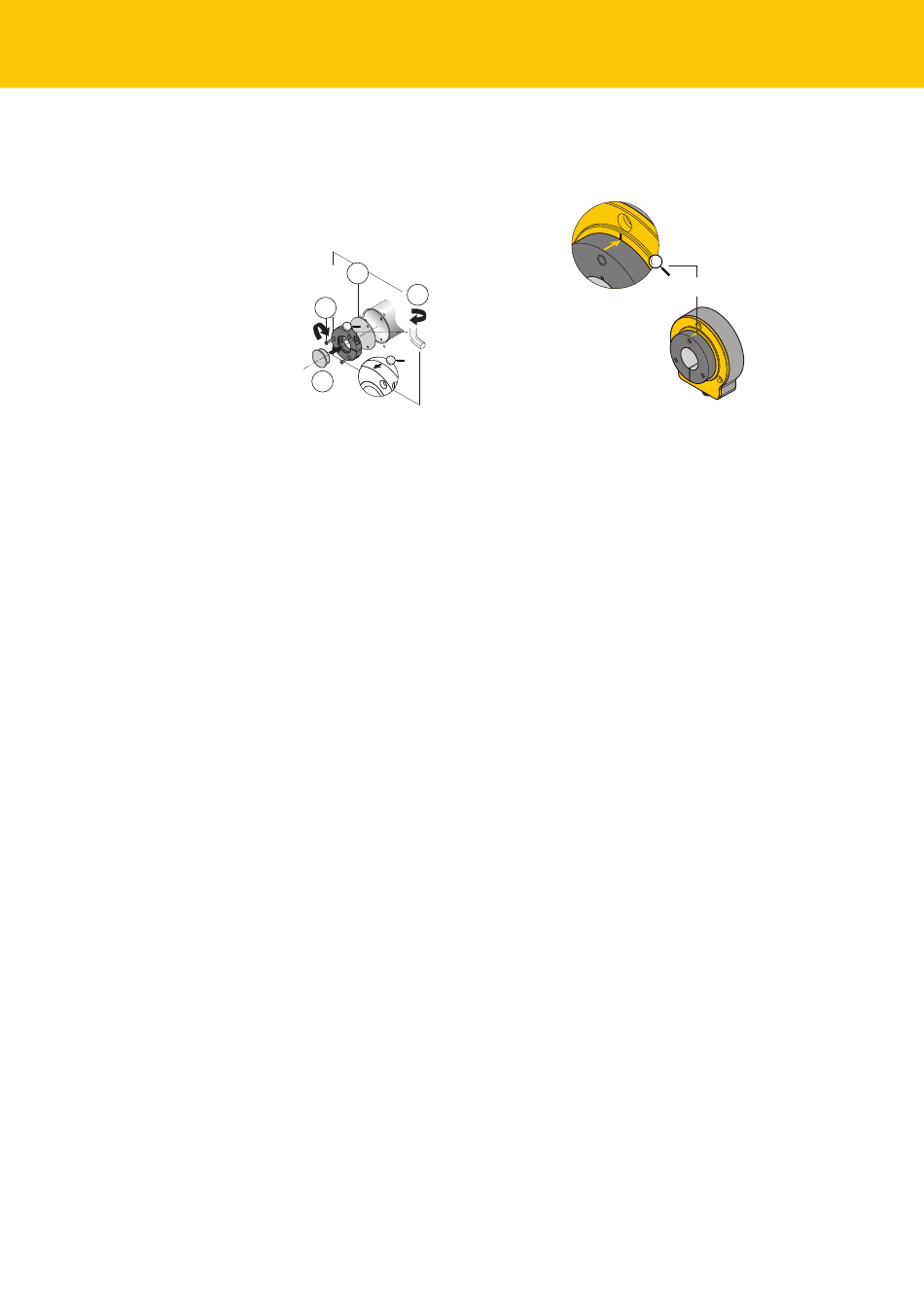

Abb. 9: Auf drehbares größeres Maschinenteil
montieren
1. Falls noch nicht vorhanden: Blindstopfen in Positionsgeber stecken.
2. Klemmverschraubung des Positionsgebers mit Innensechskantschlüssel befestigen.
3. Abschirmplatte SP3-QR24 einsetzen.
4. Positionsgeber mit drei M3-Senkkopfschrauben befestigen (Empfehlung: Edelstahlschrau-
ben).
„
Anschließend Drehgeber je nach Applikation montieren und und auf die gewünschte Po-
sition des Nullpunkts ausrichten (Werkseinstellung für 0°: gelber Pfeil am Positionsgeber
zeigt auf schwarze Markierung am Sensor, siehe Abbildung „Nullpunkt-Defaultwert").
20
3
SP3-QR24
0.6...0.8 Nm
0.6...0.8 Nm
2
4
2.5
1
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
0°
Abb. 10: Nullpunkt-Defaultwert
