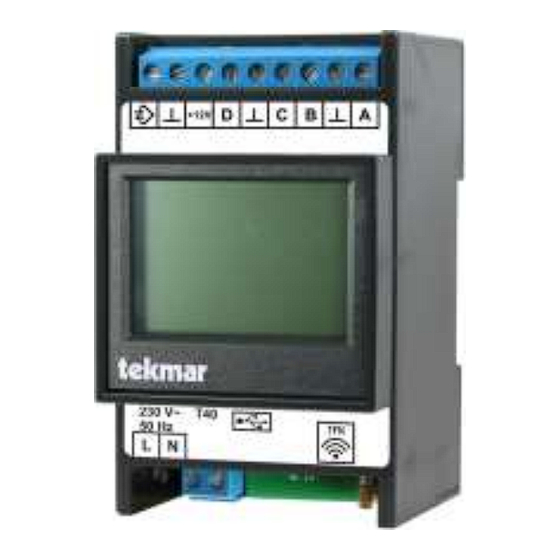

Tekmar 1980/DMB-TFN Montage- Und Bedienungsanleitung
Tekmar 1980/DMB-TFN Montage- Und Bedienungsanleitung

Tekmar 1980/DMB-TFN Montage- Und Bedienungsanleitung

Tfn-basisstation

Werbung

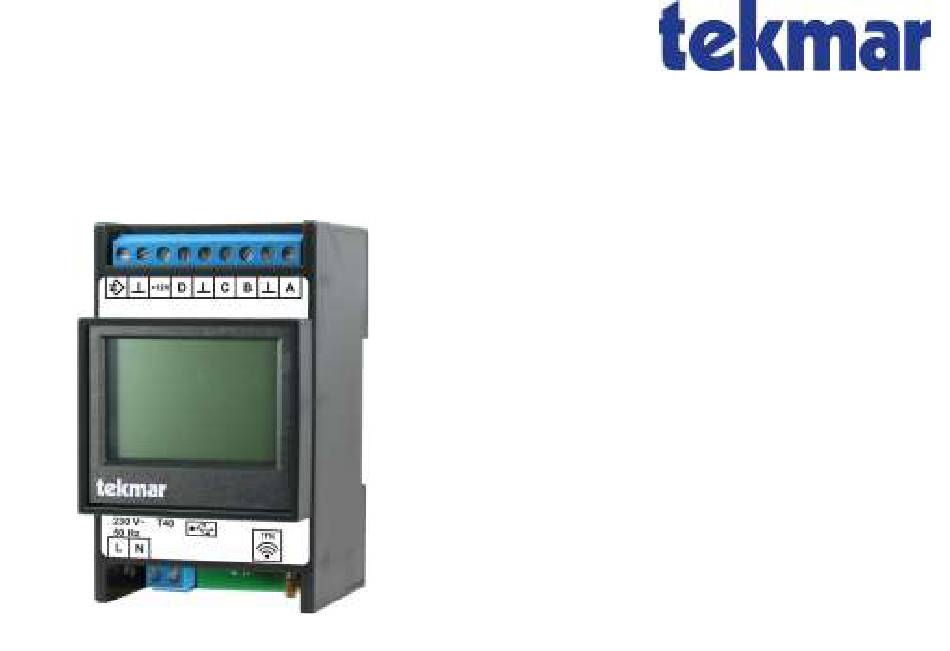

TFN-Basisstation
1980/DMB-TFN
Montage- und
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Tekmar 1980/DMB-TFN

  • Seite 1 TFN-Basisstation 1980/DMB-TFN Montage- und Bedienungsanleitung...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Behebung von Problemen ......19 Technische Daten ........20 Lieferumfang ..........3 Dokumentation: Räume und Kanäle ... 22 Übersicht ............4 Montage und Installation ....... 5 Inbetriebnahme ..........8 Auto-Pairing ..........8 Pairing ............8 Ruhebildschirm ........... 11 Menü Information und Einstellung ....12 Information..........
  • Seite 3: Lieferumfang

    Lieferumfang Basisstation 1980/DMB-TFN TFN-Basisstation 1980/DMB-TFN: Montage- und Bedienungsanleitung Sicherheitshinweise Bleistift (Radiergummi kann zur Bedienung des Touch-Displays genutzt werden) TGN-Verbindungskabel...
  • Seite 4: Übersicht

    Geräte wie zum Beispiel das Universelle Speicher- ofen-Interface (USI) per Funk eingebunden werden. Funktionen und Ausstattung Die Basisstation 1980/DMB-TFN sorgt für die not- wendige Kommunikation zwischen den Funkteil- nehmern (wie dem Funksensor 3510, der Funk- raumeinheit 2560 oder dem 9582/TFN-USI) und den entsprechenden Steuergeräten bzw.
  • Seite 5: Montage Und Installation

    Montage und Installation großer Abstand zu elektronischen Endverbrauchern (wie Küchengeräte; Mikrowellengeräte; Fernseher Die Montage und Installation darf nur durch etc.), Stromleitungen, Leuchten und Mobilfunkgerä- vom Netzbetreiber zugelassenes und am Produkt ten gehalten werden. geschultes Elektrofachpersonal vorgenommen wer- Bei Montage der Antenne ist darauf zu achten, dass den.
  • Seite 6 Montage, Installation und Inbetriebnahme Klemmenbelegung Anschlussübersicht...
  • Seite 7 Montage, Installation und Inbetriebnahme Obere Anschlussleiste (Schutzkleinspannung) Klemme Funktion Masse +12V (reserviert*) (reserviert*) (reserviert*) (reserviert*) (reserviert*) Reservierte Klemmen dürfen nicht als Stützklemmen verwendet werden. Untere Anschlussleiste (Niederspannung) Klemme Funktion Versorgungsspannung Versorgungsspannung Antennenanschluss zur Kommunikation zu Funkeinheiten...
  • Seite 8: Inbetriebnahme

    Montage, Installation und Inbetriebnahme Inbetriebnahme 3. Pairing-Taste am jeweiligen Gerät drücken. Der Kanal wird automatisch zugeordnet. Nach der Montage der Basisstation werden ggf. die 4. Die TFN-Basisstation erhöht automatisch die Batterien in die am Funknetzwerk (TFN) teilneh- Kanalnummer und wartet auf das nächste Ge- menden Geräte, wie zum Beispiel Fühler und rät.
  • Seite 9 Montage, Installation und Inbetriebnahme Das Gerät übermittelt seine interne Seriennummer an das jeweilige Regelgerät. Dort kann dann die Seriennummer einem Kanal oder Raum zugewie- sen werden. Beispiel: Menüschritte beim Pairing Das Pairing eines Speicherfühlers wird hier exemp- Mit den Pfeiltasten ( oder ) können die larisch beschrieben.
  • Seite 10 Montage, Installation und Inbetriebnahme Hinweis: Sollte ein teilnehmendes Gerät nicht mehr erschei- nen, ist es bereits verbunden und kann unter Menü → Installateur → Funknetzwerk → Raumeinheit → Teilnehmer bzw. Installateur → Funknetzwerk → Speicherfühler → Teilnehmer gelöscht werden. Abschlusskontrolle des Pairings Nach Abschluss des Pairings sollten mit Hilfe der Teilnehmerliste nachkontrolliert werden, ob alle zu pairenden Geräte in der Teilnehmer-Liste vorhan-...
  • Seite 11: Ruhebildschirm

    Menü Ruhebildschirm Auf dem Ruhebildschirm können folgende Informationen angezeigt werden:  Zeile 1: Betriebszustand  Zeile 2: Seriennummer des Gerätes  Zeile 3: Kanal (hier: K 01), Gerätetyp (RE: Raumeinheit, AT: Außenfühler, SP: Speicherfühler, US: USI, RF: Raumfühler) Temperatur (nur bei Funkfühler und Raumeinheit)) ...
  • Seite 12: Menü Information Und Einstellung

    Menü Information und Einstellung Im Menüzweig Information sind Informationen über das Gerät verfügbar. Der Menüzweig Einstellung enthält Parameter, die nur selten benötigt werden. Die einzelnen Menüpunkte werden im Anschluss an die Übersicht im Detail erläutert, siehe hierzu die Ver- weise in der Spalte Seite. Ebene 1 Ebene 2 Ebene 3...
  • Seite 13: Menü Information

    Menü Information Information Seriennummer Information → Gerätedaten Anzeige der zehnstelligen Seriennummer des Steuergerätes. Version Information → Gerätedaten Anzeige der Software-Version und Build-Nummer (vierstellig) der Software. Passworte setzen Information → Passworte setzen Setzen von Passworten für einzelne Menübereiche, siehe Kapitel Passwortsystem in der Montage- und Be- dienungsanleitung für das Steuergerät.
  • Seite 14: Menü Einstellung

    Menü Einstellung Einstellung Kontrast Einstellung → Display Einstellung des Display-Kontrastes. Helligkeit Menü Einstellung → Display Einstellung der Helligkeit des Displays bei Anzeige des Menüs. Helligkeit Ruhe Einstellung → Display Einstellung der Helligkeit des Displays im Ruhezustand.
  • Seite 15: Menü Installateur

    Menü Installateur Menü Installateur Der Menübereich für den Installateur enthält neben dem im Kapitel Installation behandelten Menüzweig Funknetzwerk die Zweige Information mit Anzeigen zum Anlagenzustand und Service für Befehle an das Steuergerät. Für Erläuterungen der einzelnen Menüpunkte siehe die Verweise in der Spalte Seite. Ebene 1 Ebene 2 Ebene 3...
  • Seite 16: Funknetzwerk

    Menü Installateur Funknetzwerk Auto-Pairing Installateur → Funknetzwerk → Raumfühler Installateur → Funknetzwerk → Speicherfühler Installateur → Funknetzwerk → Raumeinheit Installateur → Funknetzwerk → USI Beim Auto-Pairing werden am Funknetzwerk (TFN) teilnehmende Geräte, wie Fühler oder Raumeinheit, automatisch der Reihe nach einem Kanal bzw. Raum zugeordnet, beginnend beim eingestellten Kanal. Wenn die Pairing-Taste am teilnehmenden Gerät gedrückt wird, wird die Seriennummer an die Basisstation übermittelt und in eine Pairing-Liste eingetragen.
  • Seite 17: Information

    Menü Installateur Teilnehmer Installateur → Funknetzwerk → Außenfühler Installateur → Funknetzwerk → Raumfühler Installateur → Funknetzwerk → Speicherfühler Installateur → Funknetzwerk → Raumeinheit Installateur → Funknetzwerk → USI Anzeige der am Funknetzwerk (TFN) teilnehmenden Geräte mit Seriennummer und zugeordnetem Kanal. Hier können nicht mehr existierende Geräte gelöscht werden.
  • Seite 18 Menü Installateur Werkseinstellung Installateur → Service Absetzen eines Befehls, der das Gerät auf die Werkseinstellungen zurücksetzt.
  • Seite 19: Behebung Von Problemen

    Erst wenn nach Herstellung der Spannungsversor- gung der gleiche Fehler vorliegt, wenden Sie sich bitte an den Service. Weitere Informationen zur Fehlersuche finden sich auch unter: www.tekmar.de. Beurteilung der Funkqualität Erste Informationen über die Funkqualität (Signal- stärke und -qualität) werden auf dem Ruhebild- schirm des Gerätes angezeigt.
  • Seite 20: Technische Daten

    Technische Daten Basisstation 1980/DMB-TFN Nennspannung: 230 V, 50 Hz zulässiger Spannungsbereich: 207 V bis 253 V Leistungsaufnahme: ca. 2 VA  Wireless M-Bus zu den Funkteilnehmern Kommunikation:  TGN-Bus zu anderen Geräten des Systems  Mini-USB zum Laptop/PC Anschließbare Funkeinheiten max.: 60 Stück...
  • Seite 21 Technische Daten Abmessungen Richtlinien Basisstation 1980/DMB-TFN Das Produkt entspricht den folgenden Richtlinien und Vorschriften: EMV-Richtlinie Funkanlagenrichtlinie Niederspannungsrichtlinie RoHS-Richtlinie WEEE-Reg.-Nr.: DE 75301302 Umwelthinweis Wenn bei einer Funkeinheit die Batterie ausge- tauscht wird, ist die leere Altbatterie bei einer Rück- nahmestelle abzugeben. Nach der Batterieverord- nung ist es nicht zulässig, Altbatterien als Hausmüll...
  • Seite 22: Dokumentation: Räume Und Kanäle

    Dokumentation: Räume und Kanäle Raum- Seriennummer TFN-Gerät USI-Kanal Nummer Kabelfühler Raumeinheit (* = optional) Raumfühler Wohnung Nebenräume...
  • Seite 23 Dokumentation: Räume und Kanäle ‚RLR‘ (TGN) Kanal- Raum- Seriennummer TFN-Gerät ‚USI‘ (TGN230) Nummer Nummer USI-TFN Speicherfühler für ULR...
  • Seite 24 Dokumentation: Räume und Kanäle ‚RLR‘ (TGN) Kanal- Raum- Seriennummer TFN-Gerät ‚USI‘ (TGN230) Nummer Nummer USI-TFN Speicherfühler für ULR...
  • Seite 25 Notizen...
  • Seite 26 Notizen...
  • Seite 27 Notizen...
  • Seite 28 Regelsysteme GmbH Möllneyer Ufer 17 D-45257 Essen mail@tekmar.de www.tekmar.de MB-1980-DMB-TFN Stand 2021-07 Änderungen vorbehalten © 2021 tekmar Regelsysteme GmbH...
