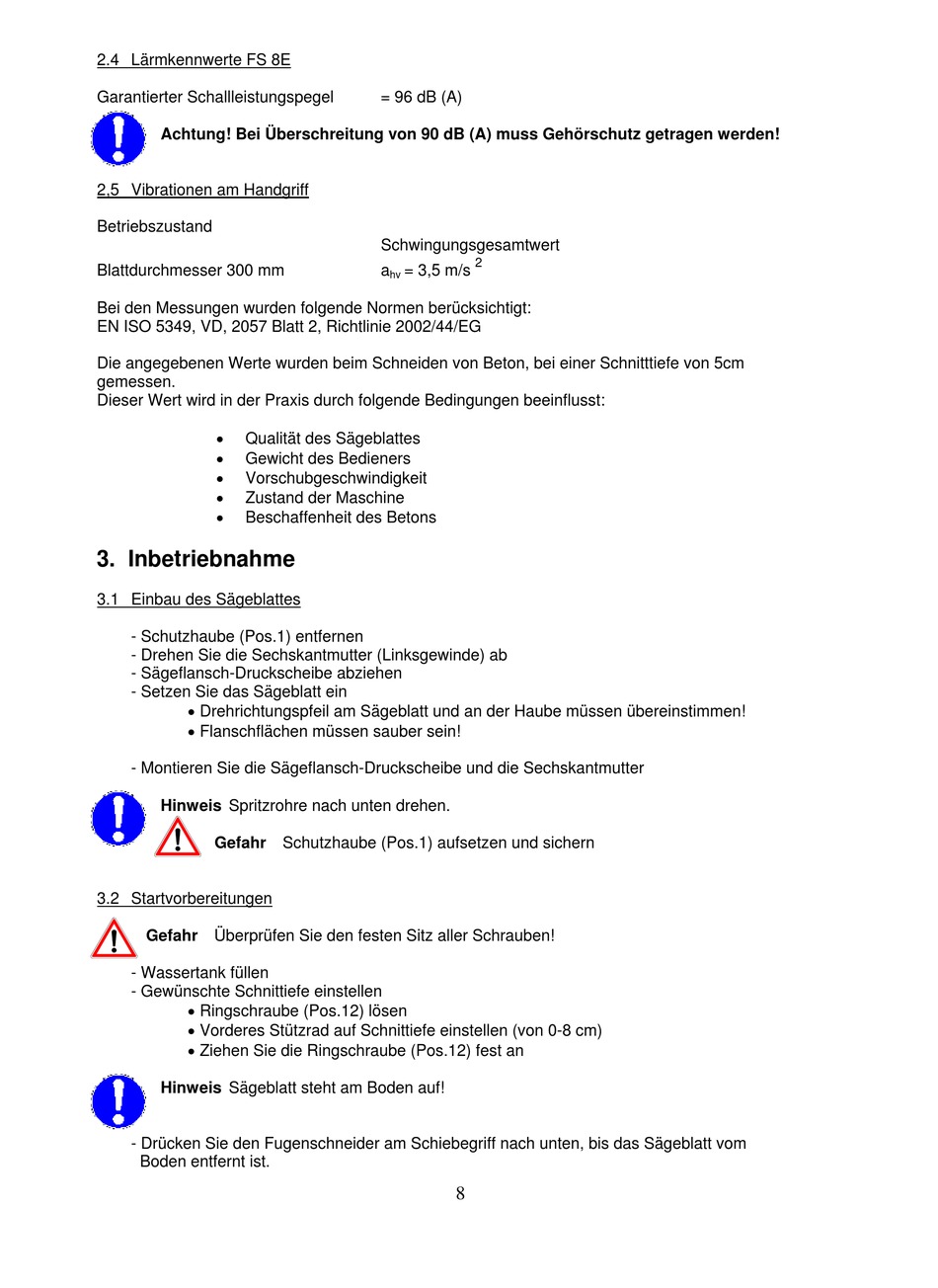

2.4 Lärmkennwerte FS 8E
Garantierter Schallleistungspegel
Achtung! Bei Überschreitung von 90 dB (A) muss Gehörschutz getragen werden!
2,5 Vibrationen am Handgriff
Betriebszustand
Blattdurchmesser 300 mm
Bei den Messungen wurden folgende Normen berücksichtigt:
EN ISO 5349, VD, 2057 Blatt 2, Richtlinie 2002/44/EG
Die angegebenen Werte wurden beim Schneiden von Beton, bei einer Schnitttiefe von 5cm
gemessen.
Dieser Wert wird in der Praxis durch folgende Bedingungen beeinflusst:
Qualität des Sägeblattes
Gewicht des Bedieners
Vorschubgeschwindigkeit
Zustand der Maschine
Beschaffenheit des Betons
3. Inbetriebnahme
3.1 Einbau des Sägeblattes
- Schutzhaube (Pos.1) entfernen
- Drehen Sie die Sechskantmutter (Linksgewinde) ab
- Sägeflansch-Druckscheibe abziehen
- Setzen Sie das Sägeblatt ein
Drehrichtungspfeil am Sägeblatt und an der Haube müssen übereinstimmen!
Flanschflächen müssen sauber sein!
- Montieren Sie die Sägeflansch-Druckscheibe und die Sechskantmutter
Hinweis Spritzrohre nach unten drehen.
Gefahr Schutzhaube (Pos.1) aufsetzen und sichern
3.2 Startvorbereitungen
Gefahr Überprüfen Sie den festen Sitz aller Schrauben!
- Wassertank füllen
- Gewünschte Schnittiefe einstellen
Ringschraube (Pos.12) lösen
Vorderes Stützrad auf Schnittiefe einstellen (von 0-8 cm)
Ziehen Sie die Ringschraube (Pos.12) fest an
Hinweis Sägeblatt steht am Boden auf!
- Drücken Sie den Fugenschneider am Schiebegriff nach unten, bis das Sägeblatt vom
Boden entfernt ist.
= 96 dB (A)
Schwingungsgesamtwert
2
a
= 3,5 m/s
hv
8
