de
6.5.2.2 Widerstand der Temperaturfühler
prüfen
6.5.3
Anschluss Einphasen-Wechsel-
strommotor (1~-Motor)
PE
N
L
C
r
M 1~

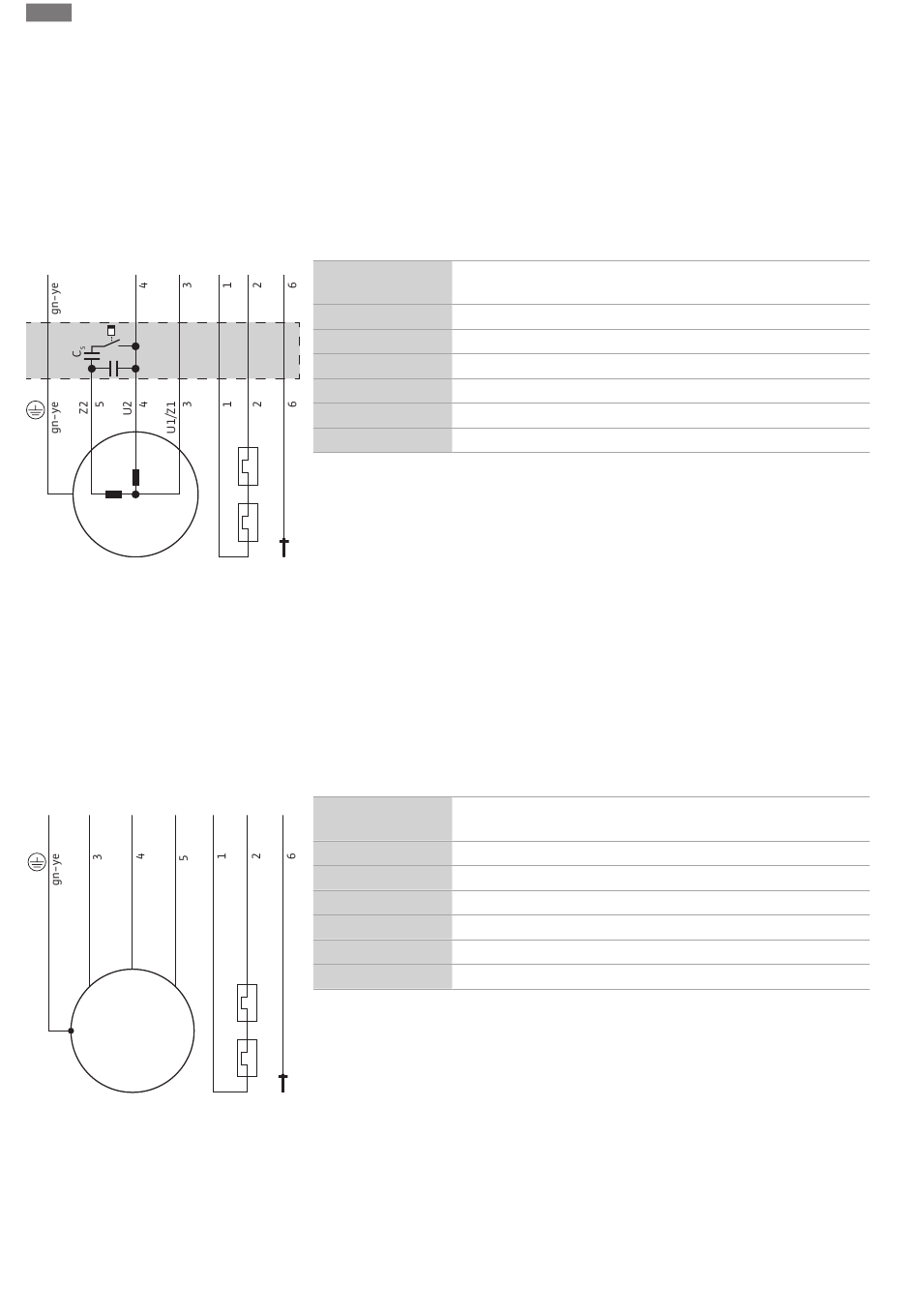

Fig. 6: Anschlussplan 1~-Motor
6.5.4
Anschluss Dreiphasen-Wechsel-
strommotor (3~-Motor)
PE
U
V
W
M 3~
Fig. 7: Anschlussplan 3~-Motor: Direktanlauf,
Bimetallfühler
20
✓
Ohmmeter vorhanden.
1.
Widerstand messen.
⇒
Messwert Bimetallfühler: 0 Ohm (Durchgang).
⇒
Messwert 3x PTC-Fühler: zwischen 60 und 300 Ohm.
⇒
Messwert 4x PTC-Fühler: zwischen 80 und 400 Ohm.
▶
Widerstand geprüft. Wenn der gemessene Wert von der Vorgabe abweicht, Rück-
sprache mit dem Kundendienst halten.
20
21
DK
Ader
1, 2
3
4
5
6
Grün/Gelb (gn-ye)
•
Anschlusskabel mit freien Kabelenden.
•
Anschluss im Schaltgerät laut Anschlussplan.
•
Thermische Motorüberwachung:
–
Sensor: Bimetallfühler
–
Anzahl Temperaturkreise: 1, Temperaturbegrenzung
–
Anschlusswerte: max. 250 V(AC), 2,5 A, cos phi = 1
–
Schwellenwert: ist durch den Fühler vorgegeben.
–
Auslösezustand: Wenn der Schwellenwert erreicht wird, Pumpe abschalten!
•
Überwachung Leckage Motorraum:
Der Anschluss muss über ein Auswerterelais (z. B. "NIV 101/A") erfolgen.
–
Sensor: Elektrode
–
Anschlusswerte: max. 250 V(AC), 2,5 A, cos phi = 1
–
Schwellenwert: 30 kOhm
–
Auslösezustand: Wenn der Schwellenwert erreicht wird, Pumpe abschalten!
20
21
DK
Ader
1, 2
3
4
5
6
Grün/Gelb (gn-ye)
•
Anschlusskabel mit freien Kabelenden.
•
Anschluss im Schaltgerät laut Anschlussplan.
•
Netzanschluss mit rechtsdrehendem Drehfeld
•
Thermische Motorüberwachung:
–
Sensor: Bimetallfühler
–
Anzahl Temperaturkreise: 1, Temperaturbegrenzung
–
Anschlusswerte: max. 250 V(AC), 2,5 A, cos phi = 1
–
Schwellenwert: ist durch den Fühler vorgegeben.
–
Auslösezustand: Wenn der Schwellenwert erreicht wird, Pumpe abschalten!
•
Überwachung Leckage Motorraum:
Der Anschluss muss über ein Auswerterelais (z. B. „NIV 101/A") erfolgen.
–
Sensor: Elektrode
–
Anschlusswerte: max. 250 V(AC), 2,5 A, cos phi = 1
Bezeich-
Klemme
nung
20, 21
Thermische Motorüberwachung
U1/Z1
L
U2
N
Z2
Anschluss Start- und Betriebskondensator
DK
Überwachung Leckage Motorraum
PE
Erde
Bezeich-
Klemme
nung
20, 21
Thermische Motorüberwachung
U
L1
V
L2
W
L3
DK
Überwachung Leckage Motorraum
PE
Erde
Einbau- und Betriebsanleitung • Wilo-Rexa PRO-S • Ed.01/2022-03
