RMA42
Die HART®-Anschlussklemmen sind mit dem internen Widerstand der Messumformer-
speisung verbunden.
Es besteht keine interne Verbindung zum Stromeingang. Wird nicht die Messumformer-
speisung des Gerätes verwendet, muss ein externer HART®-Widerstand in der
4 ... 20 mA Stromschleife verwendet werden.
1
2
3

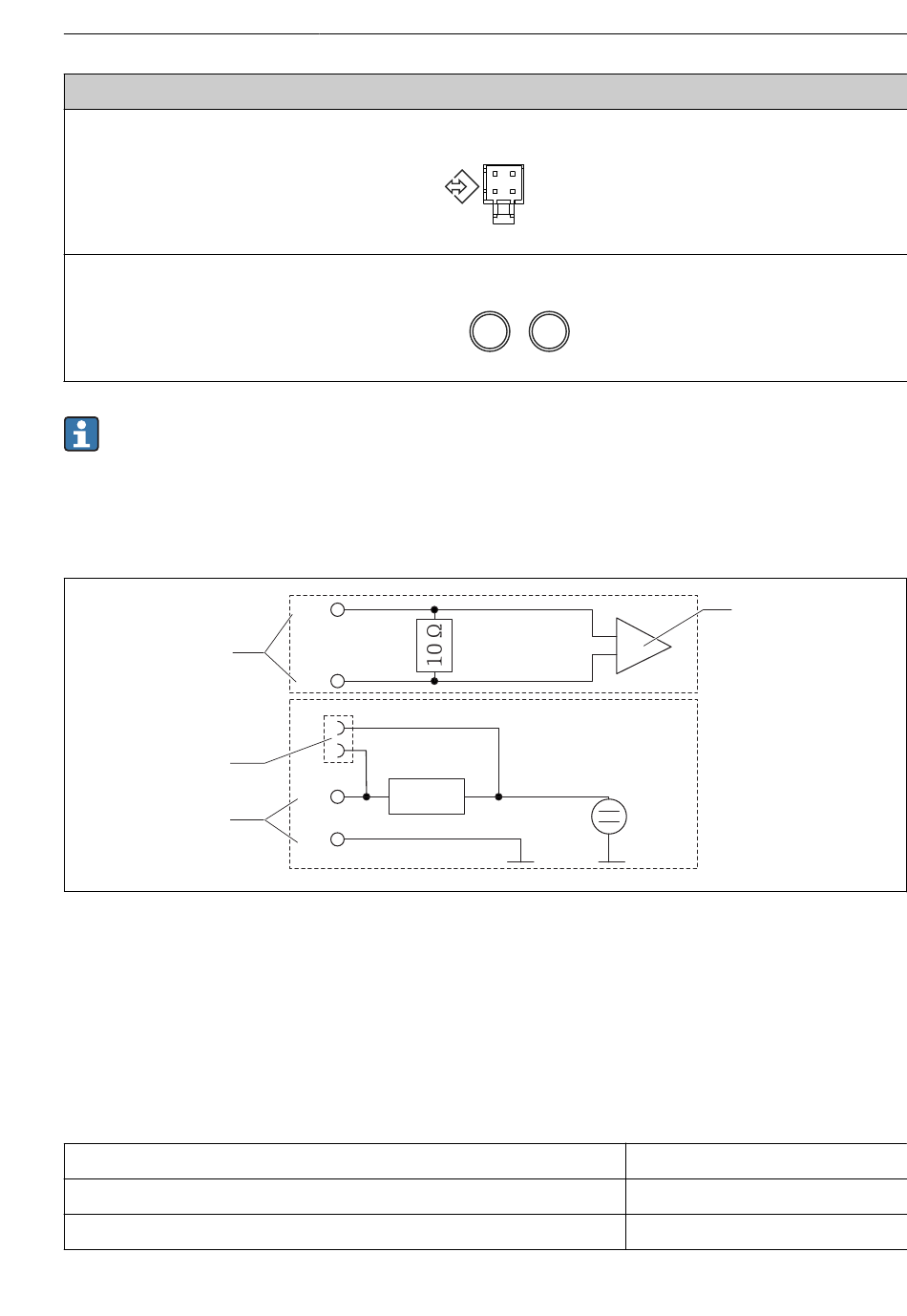

 3 Interne Schaltung der HART® Anschlussbuchsen
1 Stromeingang
2 HART® Anschlussbuchsen
3 Messumformerspeisung
4 A/D-Wandler
5.2

Anschlusskontrolle

Gerätezustand und Spezifikationen
Sind Gerät oder Kabel beschädigt?
Elektrischer Anschluss
Endress+Hauser
Schnittstellen
Schnittstelle zur Konfiguration mit PC-Software
HART® Anschluss-Buchsen
CH1 /
CH2
x4+
x8-
x1 200 Ω
x2
4
24 V
Hinweise
Sichtkontrolle
Hinweise
Verdrahtung
A0012418
A0012403
A0029250
