Endress+Hauser RMA42 Kurzanleitung Seite 17

RMA42

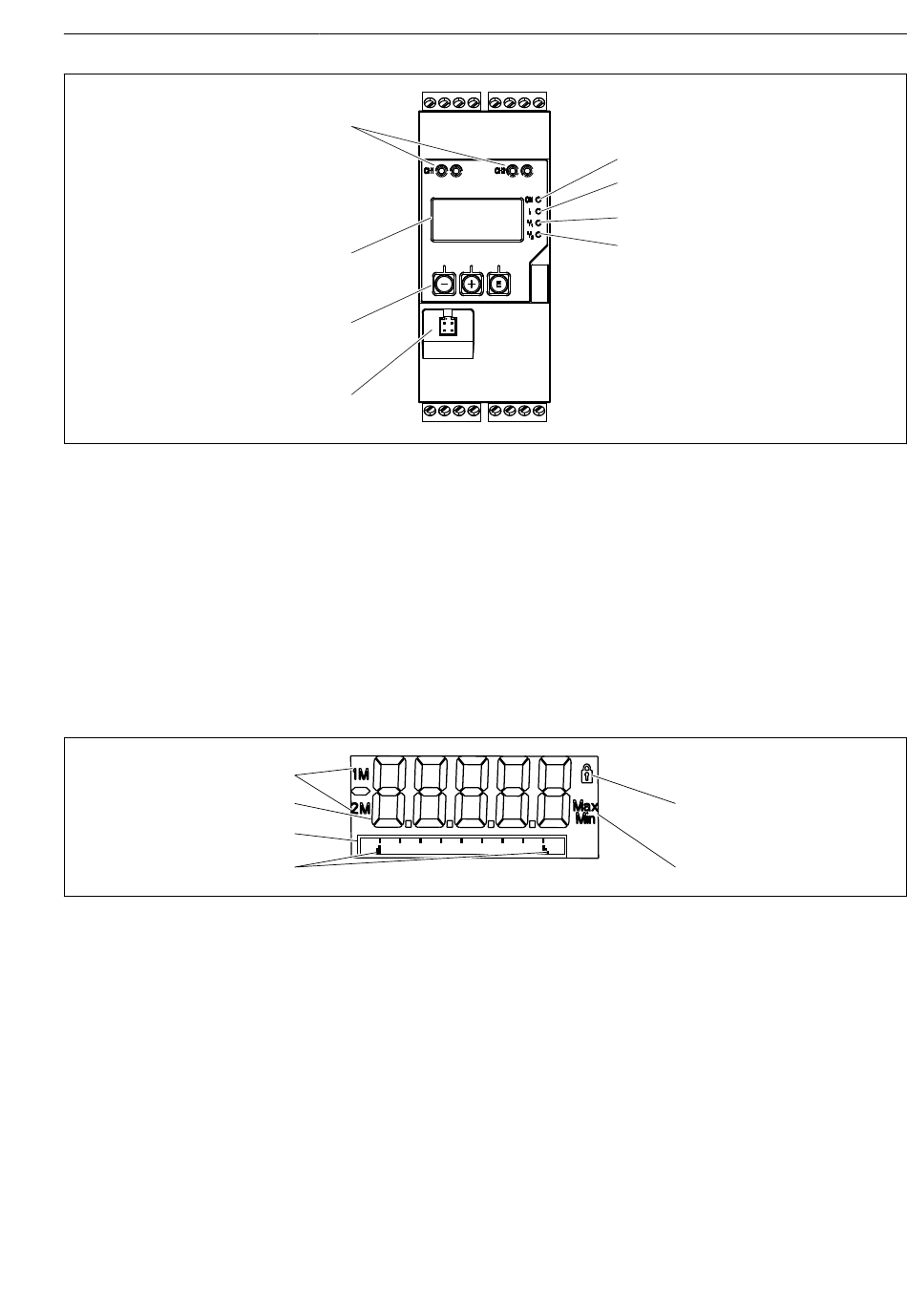

 4 Anzeige- und Bedienelemente des Prozesstransmitters
1 HART® Anschlussbuchsen
2 Display
3 Bedientasten
4 Anschlussbuchse PC-Schnittstelle
5 grüne LED; an = Versorgungsspannung liegt an
6 rote LED; an = Fehler / Alarm
7 gelbe LED; an = Relais 1 angezogen
8 gelbe LED; an = Relais 2 angezogen
 5 Display des Prozesstransmitters
1 Kanalanzeige: 1: Analogeingang 1; 2: Analogeingang 2; 1M: berechneter Wert 1; 2M: berechneter
Wert 2
2 Messwertanzeige
3 Dot-Matrix-Anzeige für TAG, Bargraph, Einheit
4 Grenzwertmarken im Bargraph
5 Anzeige Bediensperre
6 Anzeige Minimal-/Maximalwert
Im Fehlerfall schaltet das Gerät automatisch zwischen der Anzeige des Fehlers und dem Kanal
um, siehe Kapitel "Eigendiagnose des Gerätes, ..." und Kapitel 'Störungsbehebung' in der
Betriebsanleitung.
Endress+Hauser
1
2
3
4
1
2
3
4
5
6
7
8
5
6
Bedienung
A0011767
A0011765
17
