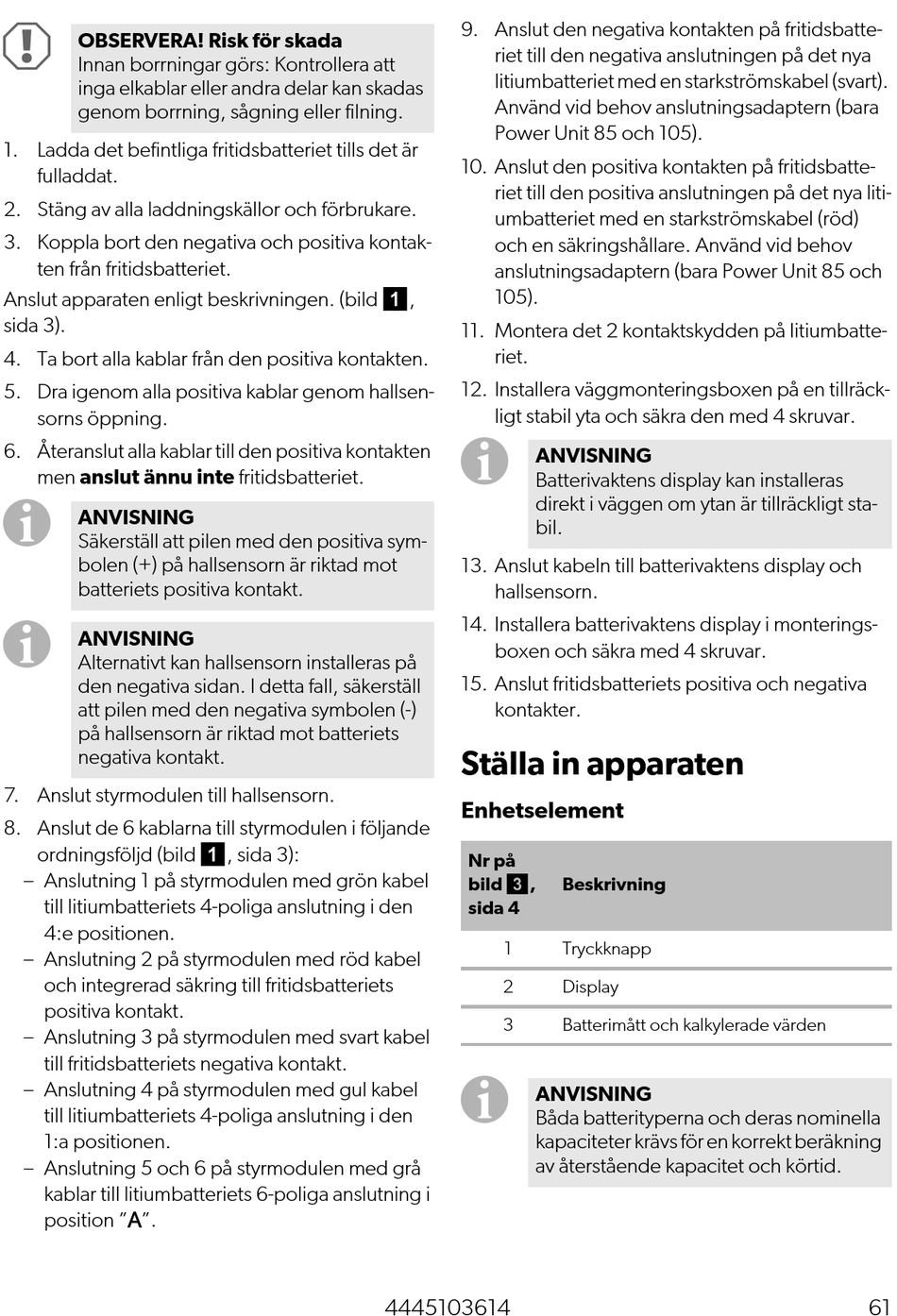

A
OBSERVERA! Risk för skada
Innan borrningar görs: Kontrollera att
inga elkablar eller andra delar kan skadas
genom borrning, sågning eller filning.
1. Ladda det befintliga fritidsbatteriet tills det är
fulladdat.
2. Stäng av alla laddningskällor och förbrukare.
3. Koppla bort den negativa och positiva kontak-
ten från fritidsbatteriet.
Anslut apparaten enligt beskrivningen. (bild 1,
sida 3).
4. Ta bort alla kablar från den positiva kontakten.
5. Dra igenom alla positiva kablar genom hallsen-
sorns öppning.
6. Återanslut alla kablar till den positiva kontakten
men anslut ännu inte fritidsbatteriet.
I
ANVISNING
Säkerställ att pilen med den positiva sym-
bolen (+) på hallsensorn är riktad mot
batteriets positiva kontakt.
I
ANVISNING
Alternativt kan hallsensorn installeras på
den negativa sidan. I detta fall, säkerställ
att pilen med den negativa symbolen (-)
på hallsensorn är riktad mot batteriets
negativa kontakt.
7. Anslut styrmodulen till hallsensorn.
8. Anslut de 6 kablarna till styrmodulen i följande
ordningsföljd (bild 1, sida 3):
– Anslutning 1 på styrmodulen med grön kabel
till litiumbatteriets 4-poliga anslutning i den
4:e positionen.
– Anslutning 2 på styrmodulen med röd kabel
och integrerad säkring till fritidsbatteriets
positiva kontakt.
– Anslutning 3 på styrmodulen med svart kabel
till fritidsbatteriets negativa kontakt.
– Anslutning 4 på styrmodulen med gul kabel
till litiumbatteriets 4-poliga anslutning i den
1:a positionen.
– Anslutning 5 och 6 på styrmodulen med grå
kablar till litiumbatteriets 6-poliga anslutning i
position "A".
9. Anslut den negativa kontakten på fritidsbatte-
riet till den negativa anslutningen på det nya
litiumbatteriet med en starkströmskabel (svart).
Använd vid behov anslutningsadaptern (bara
Power Unit 85 och 105).
10. Anslut den positiva kontakten på fritidsbatte-
riet till den positiva anslutningen på det nya liti-
umbatteriet med en starkströmskabel (röd)
och en säkringshållare. Använd vid behov
anslutningsadaptern (bara Power Unit 85 och
105).
11. Montera det 2 kontaktskydden på litiumbatte-
riet.
12. Installera väggmonteringsboxen på en tillräck-
ligt stabil yta och säkra den med 4 skruvar.
I
ANVISNING
Batterivaktens display kan installeras
direkt i väggen om ytan är tillräckligt sta-
bil.
13. Anslut kabeln till batterivaktens display och
hallsensorn.
14. Installera batterivaktens display i monterings-
boxen och säkra med 4 skruvar.
15. Anslut fritidsbatteriets positiva och negativa
kontakter.
Ställa in apparaten
Enhetselement
Nr på
bild 3,
sida 4
1
2
3
I
ANVISNING
Båda batterityperna och deras nominella
kapaciteter krävs för en korrekt beräkning
av återstående kapacitet och körtid.
4445103614
Beskrivning
Tryckknapp
Display
Batterimått och kalkylerade värden
