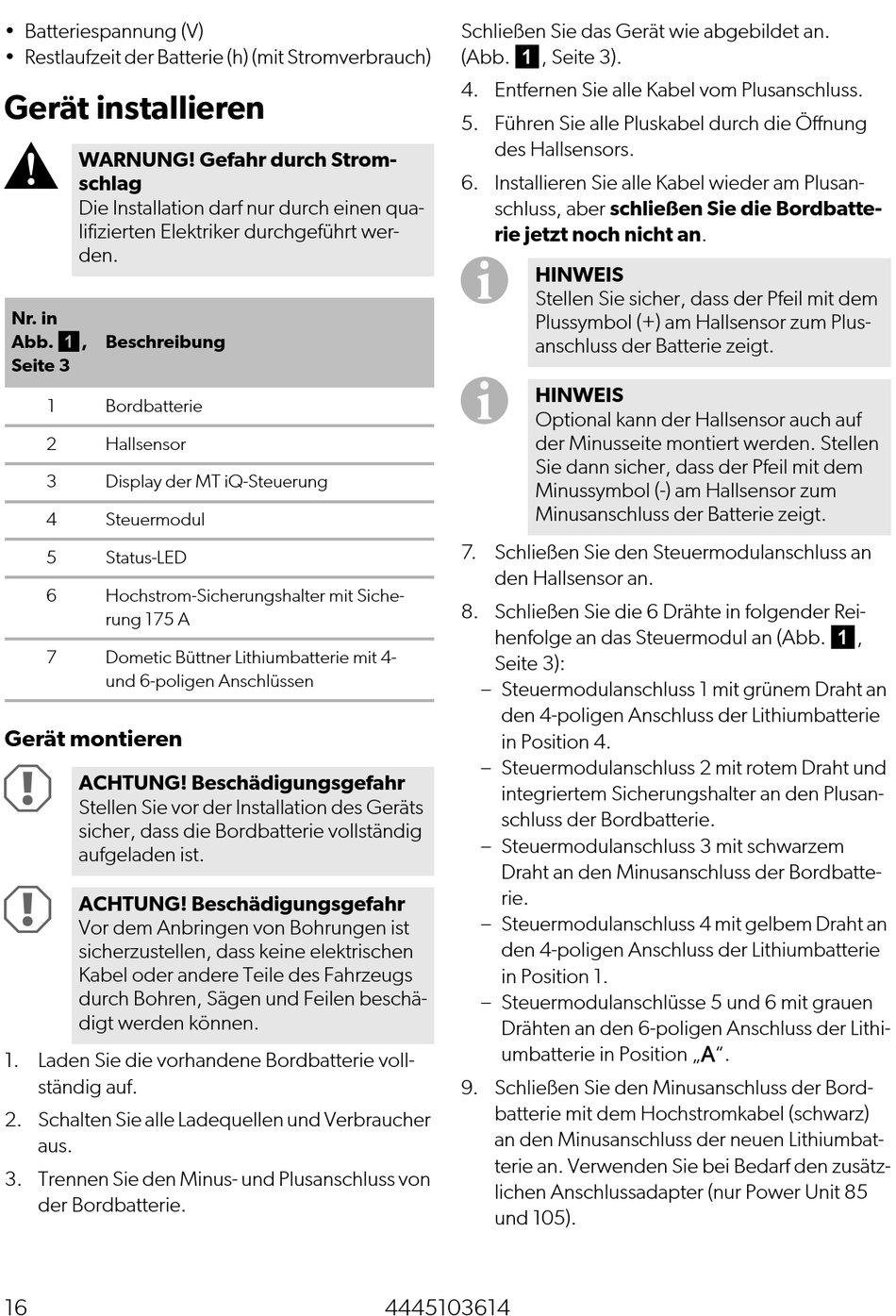

• Batteriespannung (V)
• Restlaufzeit der Batterie (h) (mit Stromverbrauch)
Gerät installieren
!
WARNUNG! Gefahr durch Strom-
schlag
Die Installation darf nur durch einen qua-
lifizierten Elektriker durchgeführt wer-
den.
Nr. in
Abb. 1,
Beschreibung
Seite 3
1 Bordbatterie
2 Hallsensor
3 Display der MT iQ-Steuerung
4 Steuermodul
5 Status-LED
6 Hochstrom-Sicherungshalter mit Siche-
rung 175 A
7 Dometic Büttner Lithiumbatterie mit 4-
und 6-poligen Anschlüssen
Gerät montieren
A
ACHTUNG! Beschädigungsgefahr
Stellen Sie vor der Installation des Geräts
sicher, dass die Bordbatterie vollständig
aufgeladen ist.
A
ACHTUNG! Beschädigungsgefahr
Vor dem Anbringen von Bohrungen ist
sicherzustellen, dass keine elektrischen
Kabel oder andere Teile des Fahrzeugs
durch Bohren, Sägen und Feilen beschä-
digt werden können.
1. Laden Sie die vorhandene Bordbatterie voll-
ständig auf.
2. Schalten Sie alle Ladequellen und Verbraucher
aus.
3. Trennen Sie den Minus- und Plusanschluss von
der Bordbatterie.
16
Schließen Sie das Gerät wie abgebildet an.
(Abb. 1, Seite 3).
4. Entfernen Sie alle Kabel vom Plusanschluss.
5. Führen Sie alle Pluskabel durch die Öffnung
des Hallsensors.
6. Installieren Sie alle Kabel wieder am Plusan-
schluss, aber schließen Sie die Bordbatte-
rie jetzt noch nicht an.
I
HINWEIS
Stellen Sie sicher, dass der Pfeil mit dem
Plussymbol (+) am Hallsensor zum Plus-
anschluss der Batterie zeigt.
I
HINWEIS
Optional kann der Hallsensor auch auf
der Minusseite montiert werden. Stellen
Sie dann sicher, dass der Pfeil mit dem
Minussymbol (-) am Hallsensor zum
Minusanschluss der Batterie zeigt.
7. Schließen Sie den Steuermodulanschluss an
den Hallsensor an.
8. Schließen Sie die 6 Drähte in folgender Rei-
henfolge an das Steuermodul an (Abb. 1,
Seite 3):
– Steuermodulanschluss 1 mit grünem Draht an
den 4-poligen Anschluss der Lithiumbatterie
in Position 4.
– Steuermodulanschluss 2 mit rotem Draht und
integriertem Sicherungshalter an den Plusan-
schluss der Bordbatterie.
– Steuermodulanschluss 3 mit schwarzem
Draht an den Minusanschluss der Bordbatte-
rie.
– Steuermodulanschluss 4 mit gelbem Draht an
den 4-poligen Anschluss der Lithiumbatterie
in Position 1.
– Steuermodulanschlüsse 5 und 6 mit grauen
Drähten an den 6-poligen Anschluss der Lithi-
umbatterie in Position „A".
9. Schließen Sie den Minusanschluss der Bord-
batterie mit dem Hochstromkabel (schwarz)
an den Minusanschluss der neuen Lithiumbat-
terie an. Verwenden Sie bei Bedarf den zusätz-
lichen Anschlussadapter (nur Power Unit 85
und 105).
