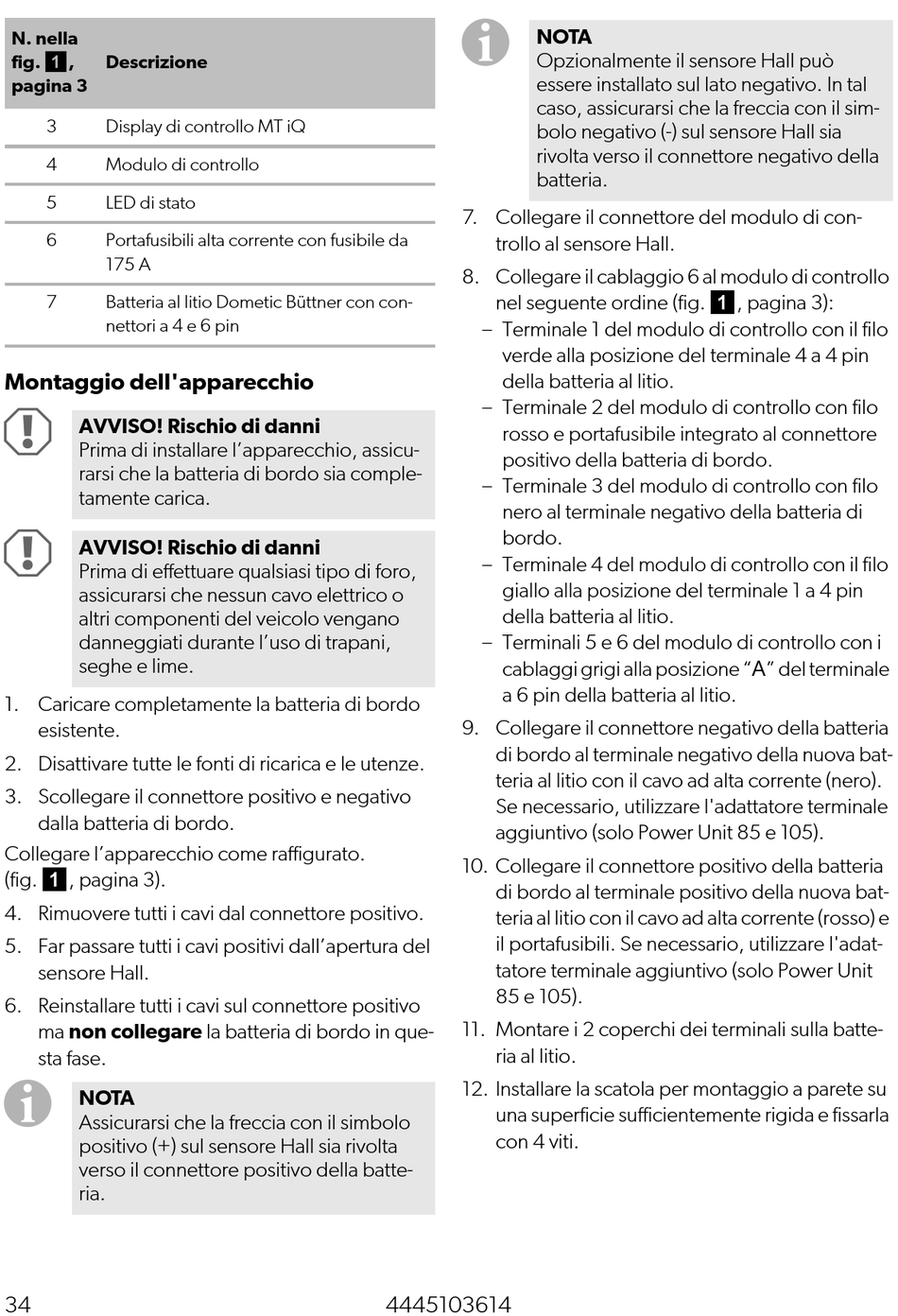

Montaggio Dell'apparecchio - Dometic BUTTNER Power Unit I Montage- Und Bedienungsanleitung

N. nella
fig. 1,
Descrizione
pagina 3
3 Display di controllo MT iQ
4 Modulo di controllo
5 LED di stato
6 Portafusibili alta corrente con fusibile da
175 A
7 Batteria al litio Dometic Büttner con con-
nettori a 4 e 6 pin

Montaggio dell'apparecchio

A
AVVISO! Rischio di danni
Prima di installare l'apparecchio, assicu-
rarsi che la batteria di bordo sia comple-
tamente carica.
A
AVVISO! Rischio di danni
Prima di effettuare qualsiasi tipo di foro,
assicurarsi che nessun cavo elettrico o
altri componenti del veicolo vengano
danneggiati durante l'uso di trapani,
seghe e lime.
1. Caricare completamente la batteria di bordo
esistente.
2. Disattivare tutte le fonti di ricarica e le utenze.
3. Scollegare il connettore positivo e negativo
dalla batteria di bordo.
Collegare l'apparecchio come raffigurato.
(fig. 1, pagina 3).
4. Rimuovere tutti i cavi dal connettore positivo.
5. Far passare tutti i cavi positivi dall'apertura del
sensore Hall.
6. Reinstallare tutti i cavi sul connettore positivo
ma non collegare la batteria di bordo in que-
sta fase.
I
NOTA
Assicurarsi che la freccia con il simbolo
positivo (+) sul sensore Hall sia rivolta
verso il connettore positivo della batte-
ria.
34
I
NOTA
Opzionalmente il sensore Hall può
essere installato sul lato negativo. In tal
caso, assicurarsi che la freccia con il sim-
bolo negativo (-) sul sensore Hall sia
rivolta verso il connettore negativo della
batteria.
7. Collegare il connettore del modulo di con-
trollo al sensore Hall.
8. Collegare il cablaggio 6 al modulo di controllo
nel seguente ordine (fig. 1, pagina 3):
– Terminale 1 del modulo di controllo con il filo
verde alla posizione del terminale 4 a 4 pin
della batteria al litio.
– Terminale 2 del modulo di controllo con filo
rosso e portafusibile integrato al connettore
positivo della batteria di bordo.
– Terminale 3 del modulo di controllo con filo
nero al terminale negativo della batteria di
bordo.
– Terminale 4 del modulo di controllo con il filo
giallo alla posizione del terminale 1 a 4 pin
della batteria al litio.
– Terminali 5 e 6 del modulo di controllo con i
cablaggi grigi alla posizione "A" del terminale
a 6 pin della batteria al litio.
9. Collegare il connettore negativo della batteria
di bordo al terminale negativo della nuova bat-
teria al litio con il cavo ad alta corrente (nero).
Se necessario, utilizzare l'adattatore terminale
aggiuntivo (solo Power Unit 85 e 105).
10. Collegare il connettore positivo della batteria
di bordo al terminale positivo della nuova bat-
teria al litio con il cavo ad alta corrente (rosso) e
il portafusibili. Se necessario, utilizzare l'adat-
tatore terminale aggiuntivo (solo Power Unit
85 e 105).
11. Montare i 2 coperchi dei terminali sulla batte-
ria al litio.
12. Installare la scatola per montaggio a parete su
una superficie sufficientemente rigida e fissarla
con 4 viti.
