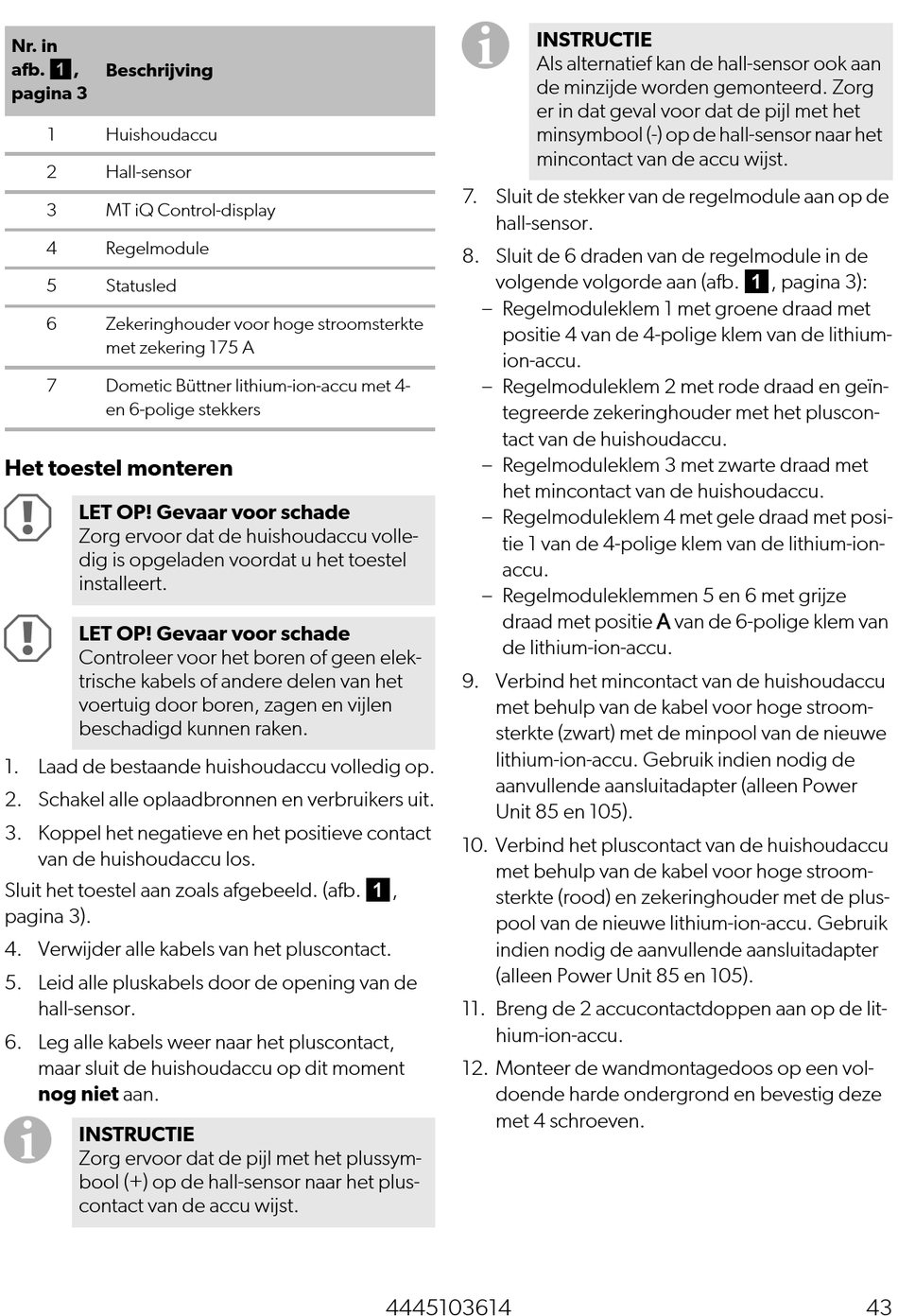

Nr. in
afb. 1,
Beschrijving
pagina 3
1 Huishoudaccu
2 Hall-sensor
3 MT iQ Control-display
4 Regelmodule
5 Statusled
6 Zekeringhouder voor hoge stroomsterkte
met zekering 175 A
7 Dometic Büttner lithium-ion-accu met 4-
en 6-polige stekkers

Het toestel monteren

A
LET OP! Gevaar voor schade
Zorg ervoor dat de huishoudaccu volle-
dig is opgeladen voordat u het toestel
installeert.
A
LET OP! Gevaar voor schade
Controleer voor het boren of geen elek-
trische kabels of andere delen van het
voertuig door boren, zagen en vijlen
beschadigd kunnen raken.
1. Laad de bestaande huishoudaccu volledig op.
2. Schakel alle oplaadbronnen en verbruikers uit.
3. Koppel het negatieve en het positieve contact
van de huishoudaccu los.
Sluit het toestel aan zoals afgebeeld. (afb. 1,
pagina 3).
4. Verwijder alle kabels van het pluscontact.
5. Leid alle pluskabels door de opening van de
hall-sensor.
6. Leg alle kabels weer naar het pluscontact,
maar sluit de huishoudaccu op dit moment
nog niet aan.
I
INSTRUCTIE
Zorg ervoor dat de pijl met het plussym-
bool (+) op de hall-sensor naar het plus-
contact van de accu wijst.
I
INSTRUCTIE
Als alternatief kan de hall-sensor ook aan
de minzijde worden gemonteerd. Zorg
er in dat geval voor dat de pijl met het
minsymbool (-) op de hall-sensor naar het
mincontact van de accu wijst.
7. Sluit de stekker van de regelmodule aan op de
hall-sensor.
8. Sluit de 6 draden van de regelmodule in de
volgende volgorde aan (afb. 1, pagina 3):
– Regelmoduleklem 1 met groene draad met
positie 4 van de 4-polige klem van de lithium-
ion-accu.
– Regelmoduleklem 2 met rode draad en geïn-
tegreerde zekeringhouder met het pluscon-
tact van de huishoudaccu.
– Regelmoduleklem 3 met zwarte draad met
het mincontact van de huishoudaccu.
– Regelmoduleklem 4 met gele draad met posi-
tie 1 van de 4-polige klem van de lithium-ion-
accu.
– Regelmoduleklemmen 5 en 6 met grijze
draad met positie A van de 6-polige klem van
de lithium-ion-accu.
9. Verbind het mincontact van de huishoudaccu
met behulp van de kabel voor hoge stroom-
sterkte (zwart) met de minpool van de nieuwe
lithium-ion-accu. Gebruik indien nodig de
aanvullende aansluitadapter (alleen Power
Unit 85 en 105).
10. Verbind het pluscontact van de huishoudaccu
met behulp van de kabel voor hoge stroom-
sterkte (rood) en zekeringhouder met de plus-
pool van de nieuwe lithium-ion-accu. Gebruik
indien nodig de aanvullende aansluitadapter
(alleen Power Unit 85 en 105).
11. Breng de 2 accucontactdoppen aan op de lit-
hium-ion-accu.
12. Monteer de wandmontagedoos op een vol-
doende harde ondergrond en bevestig deze
met 4 schroeven.
4445103614 43
