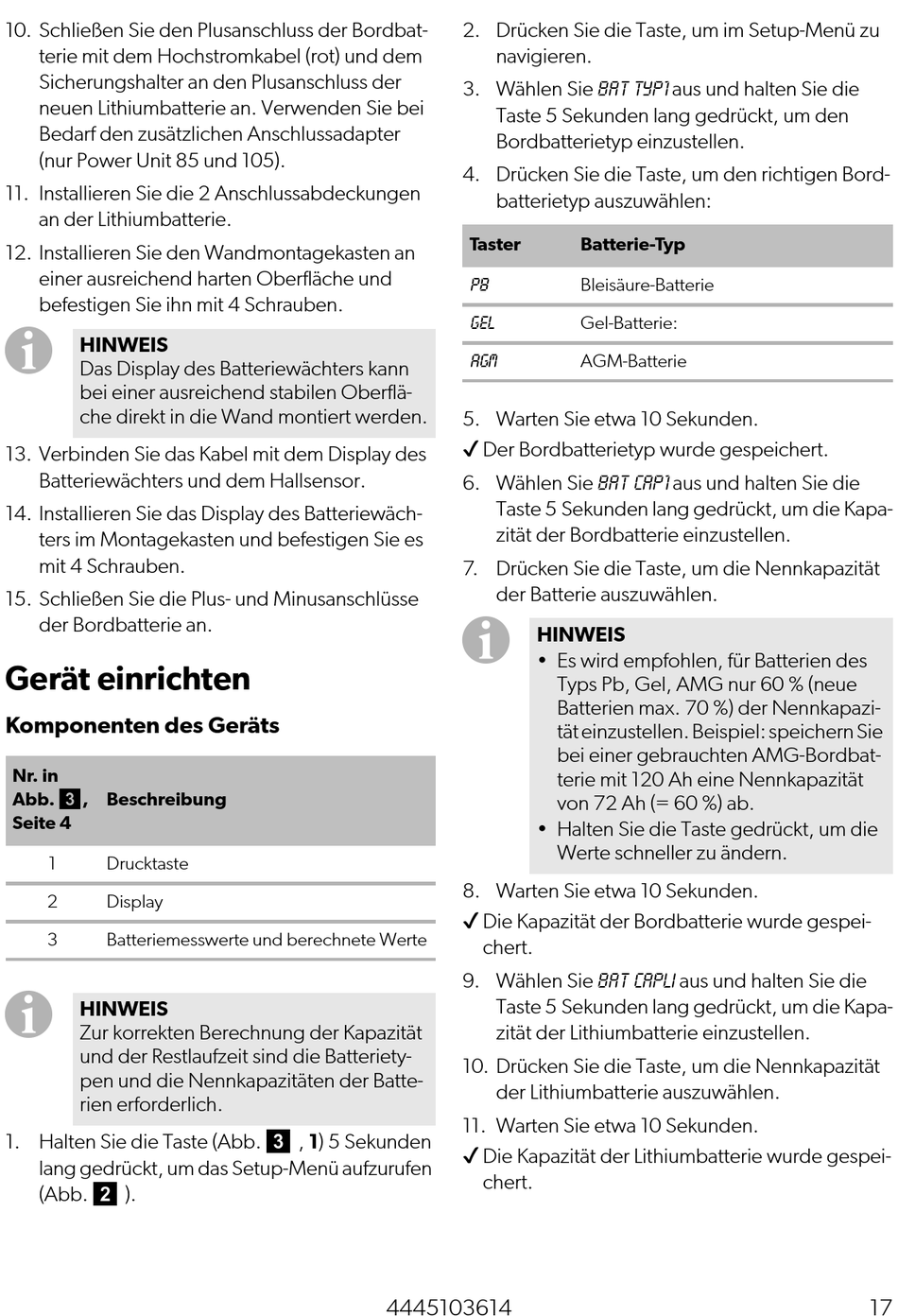

10. Schließen Sie den Plusanschluss der Bordbat-
terie mit dem Hochstromkabel (rot) und dem
Sicherungshalter an den Plusanschluss der
neuen Lithiumbatterie an. Verwenden Sie bei
Bedarf den zusätzlichen Anschlussadapter
(nur Power Unit 85 und 105).
11. Installieren Sie die 2 Anschlussabdeckungen
an der Lithiumbatterie.
12. Installieren Sie den Wandmontagekasten an
einer ausreichend harten Oberfläche und
befestigen Sie ihn mit 4 Schrauben.
I
HINWEIS
Das Display des Batteriewächters kann
bei einer ausreichend stabilen Oberflä-
che direkt in die Wand montiert werden.
13. Verbinden Sie das Kabel mit dem Display des
Batteriewächters und dem Hallsensor.
14. Installieren Sie das Display des Batteriewäch-
ters im Montagekasten und befestigen Sie es
mit 4 Schrauben.
15. Schließen Sie die Plus- und Minusanschlüsse
der Bordbatterie an.
Gerät einrichten
Komponenten des Geräts
Nr. in
Abb. 3,
Beschreibung
Seite 4
1 Drucktaste
2 Display
3 Batteriemesswerte und berechnete Werte
I
HINWEIS
Zur korrekten Berechnung der Kapazität
und der Restlaufzeit sind die Batteriety-
pen und die Nennkapazitäten der Batte-
rien erforderlich.
1. Halten Sie die Taste (Abb. 3 , 1) 5 Sekunden
lang gedrückt, um das Setup-Menü aufzurufen
(Abb. 2 ).
2. Drücken Sie die Taste, um im Setup-Menü zu
navigieren.
3. Wählen Sie Bat Typ1 aus und halten Sie die
Taste 5 Sekunden lang gedrückt, um den
Bordbatterietyp einzustellen.
4. Drücken Sie die Taste, um den richtigen Bord-
batterietyp auszuwählen:
Taster
Pb
Gel
AGM
5. Warten Sie etwa 10 Sekunden.
✔ Der Bordbatterietyp wurde gespeichert.
6. Wählen Sie Bat cap1 aus und halten Sie die
Taste 5 Sekunden lang gedrückt, um die Kapa-
zität der Bordbatterie einzustellen.
7. Drücken Sie die Taste, um die Nennkapazität
der Batterie auszuwählen.
I
HINWEIS
• Es wird empfohlen, für Batterien des
• Halten Sie die Taste gedrückt, um die
8. Warten Sie etwa 10 Sekunden.
✔ Die Kapazität der Bordbatterie wurde gespei-
chert.
9. Wählen Sie Bat capLi aus und halten Sie die
Taste 5 Sekunden lang gedrückt, um die Kapa-
zität der Lithiumbatterie einzustellen.
10. Drücken Sie die Taste, um die Nennkapazität
der Lithiumbatterie auszuwählen.
11. Warten Sie etwa 10 Sekunden.
✔ Die Kapazität der Lithiumbatterie wurde gespei-
chert.
4445103614
Batterie-Typ
Bleisäure-Batterie
Gel-Batterie:
AGM-Batterie
Typs Pb, Gel, AMG nur 60 % (neue
Batterien max. 70 %) der Nennkapazi-
tät einzustellen. Beispiel: speichern Sie
bei einer gebrauchten AMG-Bordbat-
terie mit 120 Ah eine Nennkapazität
von 72 Ah (= 60 %) ab.
Werte schneller zu ändern.
