4.2.2
Montage im Schaltschrank
Extreme Umgebungsbedingungen
Durch extreme Umgebungsbedingungen können Sachschäden am Gerät entstehen.
• Vermeiden Sie extreme Umgebungsbedingungen.
• Schützen Sie das Gerät vor Staub, Feuchtigkeit und Hitze.
• Verdecken Sie nicht die Lüftungsgitter des Geräts.
Beachten Sie beim Einbau in den Schaltschrank, dass für die Luftzirkulation 5 cm freier Raum oberhalb und
unterhalb des Geräts vorhanden sein muss.
Montage über Montageplatten
Um den Industrie-PC mit den Montageplatten über die Rückwand oder die Seitenwand des Geräts im
Schaltschrank zu montieren, muss dieser mit den Bohrungen für die Befestigungsschrauben entsprechend
der Geräteabmessungen des PCs (siehe Kapitel 4.2.1 Abmessungen [} 20]) ausgestattet werden. Zur
Befestigung benötigen Sie M4-Schrauben.
Nachdem Sie die Bohrungen für die Befestigungsschrauben im Schaltschrank vorgenommen haben, können
Sie nun den Industrie-PC mit den Montageplatten im Schaltschrank montieren.

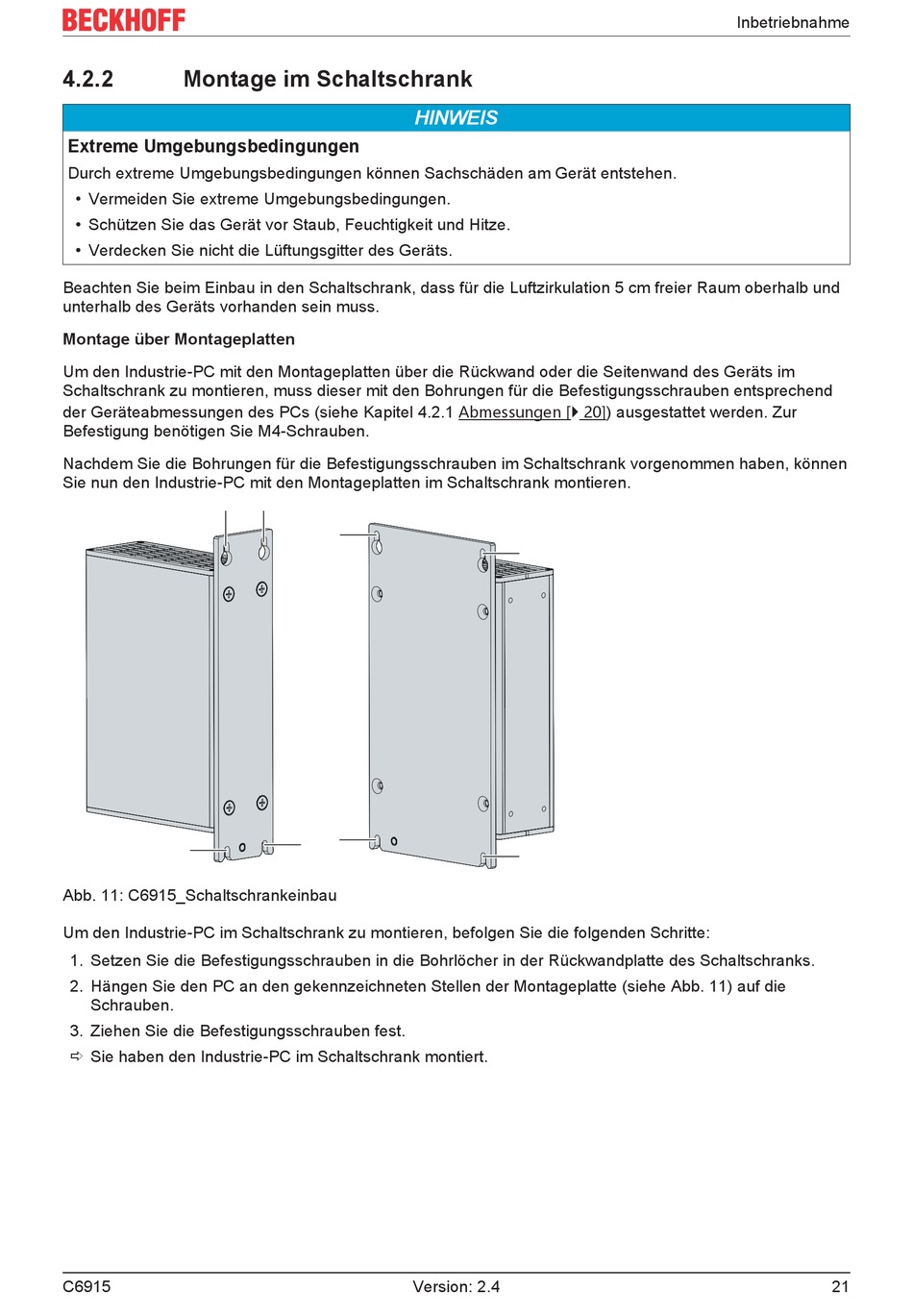

Abb. 11: C6915_Schaltschrankeinbau
Um den Industrie-PC im Schaltschrank zu montieren, befolgen Sie die folgenden Schritte:
1. Setzen Sie die Befestigungsschrauben in die Bohrlöcher in der Rückwandplatte des Schaltschranks.
2. Hängen Sie den PC an den gekennzeichneten Stellen der Montageplatte (siehe Abb. 11) auf die
Schrauben.
3. Ziehen Sie die Befestigungsschrauben fest.
ð Sie haben den Industrie-PC im Schaltschrank montiert.
C6915
HINWEIS
Version: 2.4
Inbetriebnahme
21
