Inhaltszusammenfassung für Beckhoff C6915

  • Seite 1 Installations- und Betriebsanleitung für C6915 Lüfterloser Schaltschrank-Industrie-PC Version: 1.4 Datum: 02.04.2019...
  • Seite 3: Inhaltsverzeichnis

    DVI-D (Digital Visual Interface) (X108) 2.5.5 Zusätzliche Steckkarten (optional) 2.5.6 Erdungsverbindung 3 Installation Transport und Auspacken 3.1.1 Transportieren 3.1.2 Auspacken Einbau des PCs in den Schaltschrank 3.2.1 Vorbereitung des Schaltschrankes 3.2.2 Erdungsmaßnahmen Stromversorgung des Industrie-PCs 3.3.1 Beckhoff Netzteil-Technologie 3.3.2 Montage der Versorgungskabel C6915...
  • Seite 4 Hilfedateien 6 Hilfe bei Störungen 7 Abmessungen 8 Technische Daten 9 Anhang Service und Support 9.1.1 Beckhoff Service 9.1.2 Beckhoff Support 9.1.3 Firmenzentrale Zulassungen für USA and Kanada FCC Zulassungen für die Vereinigten Staaten von Amerika FCC Zulassungen für Kanada...
  • Seite 5: Vorwort

    Software-Konfigurationen ausgeliefert. Änderungen der Hard-, oder Software-Konfiguration, die über die dokumentierten Möglichkeiten hinausgehen sind unzulässig und bewirken den Haftungsausschluss der Beckhoff Automation GmbH & Co. KG. 1.1.6 Lieferbedingungen Es gelten darüber hinaus die allgemeinen Lieferbedingungen der Fa. Beckhoff Automation GmbH & Co. KG. C6915...
  • Seite 6: Erklärung Der Sicherheitssymbole

    Wenn der Sicherheitshinweis neben diesem Symbol nicht beachtet wird, können Personen geschädigt werden. VORSICHT Schädigung von Umwelt oder Geräten Wenn der Hinweis neben diesem Symbol nicht beachtet wird, können Umwelt oder Geräte geschädigt werden. Achtung Tipp oder Fingerzeig Dieses Symbol kennzeichnet Informationen, die zum besseren Verständnis beitragen. Hinweis C6915...
  • Seite 7: Grundlegende Sicherheitsmaßnahmen

    Durch Montagearbeiten im Industrie-PC kann Schaden entstehen: • wenn Metallgegenstände wie Schrauben oder Werkzeug auf in Betrieb befindlichen Leiterplatten fallen. • wenn PC-interne Verbindungskabel während des Betriebs abgezogen oder eingesteckt werden. • wenn Steckkarten bei eingeschaltetem PC aus- oder eingebaut werden. C6915...
  • Seite 8: Sorgfaltspflicht Des Betreibers

    Bei Störungen am Industrie-PC kann anhand der Liste im Abschnitt Hilfe bei Störungen ermittelt werden, welche Maßnahmen einzuleiten sind. 1.4.3 Anforderungen an das Bedienungspersonal Jeder Benutzer des Industrie-PCs muss diese Betriebsanleitung gelesen haben und alle für ihn erreichbaren Funktionen der auf dem PC installierten Software kennen. C6915...
  • Seite 9: Produktbeschreibung

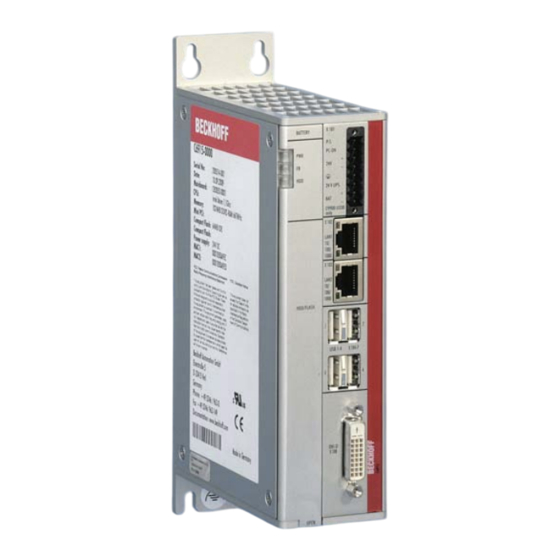

    2.1 Produktübersicht C6915 | Lüfterloser Schaltschrank-Industrie-PC Der Industrie-PC C6915 ist für den Einbau in Schaltschränken konzipiert. Das kompakte Gehäuse ist mit einem 3½-Zoll-Motherboard mit Intel® Atom™ mit bis zu vier Cores ausgestattet. Alle Anschlüsse des PCs befinden sich auf der Front des Gehäuses. Die Kühlung des Industrie-PCs erfolgt durch innenliegende Kühlrippen ohne Lüfter und ermöglicht den Betrieb bis 55 °C, bei eingebauter Festplatte...
  • Seite 10: Bestimmungsgemäße Verwendung

    Produktbeschreibung 2.2 Bestimmungsgemäße Verwendung Der Industrie-PC C6915 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Explosionsgefahr! Der Industrie-PC darf nicht im Explosionsgefährdeten Bereich eingesetzt werden. GEFAHR 2.3 Zugang zur Batterie und den Laufwerken Zugang zu Batterie, Flash-...
  • Seite 11: Status-Leds

    Bedeutung der Status-LEDs: PWR (Power): grün Rechner an Rechner aus FB (Feldbus): TwinCAT Stop blau TwinCAT Config blau/ rot blinkend TwinCAT Config (Feldbus Error) grün TwinCAT Run grün/ rot blinkend TwinCAT Run (Feldbus Error) HDD (Festplatte): Zugriff auf Speichermedium C6915...
  • Seite 12: Schnittstellen

    Der DVI Anschluss (X108) dient der Übertragung des Videosignals. Unterstützt wird die DVI-D Norm. 2.5.5 Zusätzliche Steckkarten (optional) Auf dem Gehäuse des Industrie-PCs befindet sich ein Typenschild, das über die Ausstattung des Industrie-PCs im Auslieferungszustand Auskunft gibt. 2.5.6 Erdungsverbindung Der Erdungsanschluss befindet sich an der Montageplatte des Industrie-PCs . C6915...
  • Seite 13: Installation

    4. Bitte bewahren Sie unbedingt die mitgelieferten Unterlagen auf, sie enthalten wichtige Informationen zum Umgang mit Ihrem Gerät. 5. Prüfen Sie den Verpackungsinhalt auf sichtbare Transportschäden. 6. Sollten Sie Transportschäden oder Unstimmigkeiten zwischen Verpackungsinhalt und Ihrer Bestellung feststellen, informieren Sie bitte den Beckhoff Service. C6915...
  • Seite 14: Einbau Des Pcs In Den Schaltschrank

    Installation 3.2 Einbau des PCs in den Schaltschrank Der Industrie-PC C6915 ist für den Einbau in Schaltschränke der Maschinen- und Anlagentechnik konzipiert. Beachten Sie die für den Betrieb vorgeschriebenen Umgebungsbedingungen (siehe Kapitel Technische Daten). 3.2.1 Vorbereitung des Schaltschrankes Der Schaltschrank muss mit den vier Bohrungen für die Befestigungsschrauben entsprechend der Geräteabmessungen des PCs (siehe Kapitel Abmessungen) ausgestattet werden.
  • Seite 15: Stromversorgung Des Industrie-Pcs

    Gebrauch zur Folge hat, dass sich die Lebenszeit des Akkus deutlich verkürzt. Das neue Konzept der Beckhoff Netzteil-Technologie hat dieses Problem aufgegriffen und bietet dem Anwender nun die Möglichkeit, den PC abzuschalten, ohne auf den Akku zurückgreifen zu müssen und diesen dadurch zu belasten.
  • Seite 16: Pinbelegung Anschlussstecker

    Über die 8-polige Stiftleiste erfolgt die Stromversorgung des Industrie-PCs sowie die externe Beschaltung zum Ein- und Ausschalten. 1 2 3 4 5 6 7 8 Pinbelegung zum Anschluss von Schalter, Stromversorgung und Akku-Pack (optional): Funktion Akku-Pack (nur bei USV) UPS+ (USV-Ausgang) 24 V DC Versorgungsspannung PC_ON Power-Status C6915...
  • Seite 17: Montage Der Versorgungskabel

    Setzen Sie die Steckerleiste in das Unterteil des Zugentlastungs- gehäuses ein. Ziehen Sie den Kabelbinder fest zu und kneifen Sie die Kunststofflasche ab. Befestigen Sie das Oberteil des Zugentlastungsgehäuses, in dem Sie es auf das Unterteil aufrasten. C6915...
  • Seite 18: Anschließen Der Stromversorgung

    Zwischen UPS output und Battery – Pol liegen auch nach Stromausfall 27 V an, Belastbarkeit max. 1,4 A. • Nachdem der PC über die USV-Software spannungsfrei geschaltet ist, wird der Ausgang UPS Output auf 0 V gelegt. Ein angeschlossenes Panel wird abgeschaltet und eine Tiefentladung des Akkus ist somit nicht möglich. C6915...
  • Seite 19 Die Verdrahtung erfolgt entsprechend dem Verdrahtungsplan (Beschaltung von PC_ON und Power- Status symbolisch): Verdrahtungsplan Stromversorgung und Externe Beschaltung Anschluss Akku-Pack sowie UPS Output Anschluss des Akku-Packs sowie von UPS Output nur bei Auslieferung des Industrie- PCs mit integrierter USV möglich (Bestelloption). Hinweis C6915...
  • Seite 20: Industrie-Pc Anschließen

    2. Stecken Sie das von Ihnen montierte Stromversorgungskabel in den Stromversorgungs- Anschlussstecker des Industrie-PCs und schließen Sie ihn an Ihre externe 24 V Stromversorgung Richtigen Akku-Typ anschließen Bei einer Ausstattung mit 24 V USV muss beachtet werden, dass der richtige Akku-Typ angeschlossen wird. Achtung C6915...
  • Seite 21: Betrieb

    Komponenten bereits die benötigten Treiber installiert. Falls Sie den PC ohne Betriebssystem bestellt haben, müssen Sie dieses und die Treibersoftware für von Ihnen angeschlossene Zusatzhardware nachträglich selber installieren. Befolgen Sie dabei die Anweisungen in den Dokumentationen des Betriebssystems und der entsprechenden Geräte. C6915...
  • Seite 22: Instandhaltung

    Zur Entsorgung muss das Gerät ausgebaut und vollständig zerlegt werden: • Gehäuseteile (Polycarbonat, Polyamid (PA6.6)) können dem Kunststoffrecycling zugeführt werden • Metallteile können dem Metallrecycling zugeführt werden • Elektronik-Bestandteile wie Laufwerke und Leiterplatten sind entsprechend der nationalen Elektronik-Schrott-Verordnung zu entsorgen. C6915...
  • Seite 23: Usv Softwarekomponenten (Optional)

    Zum Betrieb des Netzteils als USV muss auf dem Industrie-PC die USV-Treibersoftware mit dem dazugehörigen USV-Treiber installiert sein. Bei Auslieferung des Beckhoff Industrie-PCs mit Betriebssystem ist die Software bereits installiert. Sollte sich die Software nicht auf dem PC befinden, so werden die Treiber von der mitgelieferten Treiber-CD installiert.
  • Seite 24: Hilfe Bei Störungen

    Maßnahmen keine Funktion nach Starten des fehlende Stromversorgung des Kabel für die Stromversorgung Industrie-PCs Industrie-PCs prüfen andere Ursachen Beckhoff Service anrufen Der Industrie-PC bootet nicht Setup-Einstellungen fehlerhaft Setup-Einstellungen prüfen vollständig andere Ursachen Beckhoff Service anrufen Rechner bootet, Software wird Fehlerursache liegt bei der Software...
  • Seite 25: Abmessungen

    Abmessungen 7 Abmessungen Auf den folgen Seiten finden Sie Abbildungen des Industrie-PCs mit den Geräteabmessungen in mm. Industrie-PC C6915, Montage von hinten Einbaulage beachten Die Montage des Gerätes muss mit der dargestellten Ausrichtung erfolgen. Achtung Frontansicht Ansicht von links Ansicht von hinten...
  • Seite 26 Abmessungen Industrie-PC C6915-C9900-M, seitliche Montage Einbaulage beachten Die Montage des Gerätes muss mit der dargestellten Ausrichtung erfolgen. Achtung Frontansicht Ansicht von links Ansicht von oben C6915...
  • Seite 27: Technische Daten

    Gewicht 1,25 kg (bei Grundausstattung) Versorgungsspannung 22–30V V (24 V Netzteil) Leistungsaufnahme C6915-0000: ca. 32 W bei Grundausstattung C6915-0010: ca. 14 W bei Grundausstattung Schnittstellen 1 x DVI-D 2 x RJ-45 10/100/1000 BASE-T Ethernet 4 x USB 2.0 Schutzart IP20 Erschütterungsfestigkeit...
  • Seite 28: Anhang

    Anhang 9 Anhang 9.1 Service und Support Beckhoff und seine weltweiten Partnerfirmen bieten einen umfassenden Service und Support, der eine schnelle und kompetente Unterstützung bei allen Fragen zu Beckhoff Produkten und Systemlösungen zur Verfügung stellt. 9.1.1 Beckhoff Service Das Beckhoff Service Center unterstützt Sie rund um den After-Sales-Service: •...
  • Seite 29: Zulassungen Für Usa And Kanada

    Technische Veränderungen an dem Gerät können zum Verlust der FCC Zulassung führen. Hinweis 9.4 FCC Zulassungen für Kanada FCC: Canadian Notice Dieses Gerät überschreitet die Klasse A Grenzwerte für Abstrahlungen wie sie von der „Radio Interference Regulations of the Canadian Department of Communications“ festgelegt wurden nicht. C6915...
