Sensor Hubwerk Zugschalter (Art.nr.: 00410-2-115) - Apv 5.7 Original Bedienungsanleitung

5.8 Sensor Hubwerk Zugschalter (Art.Nr.: 00410-2-174)

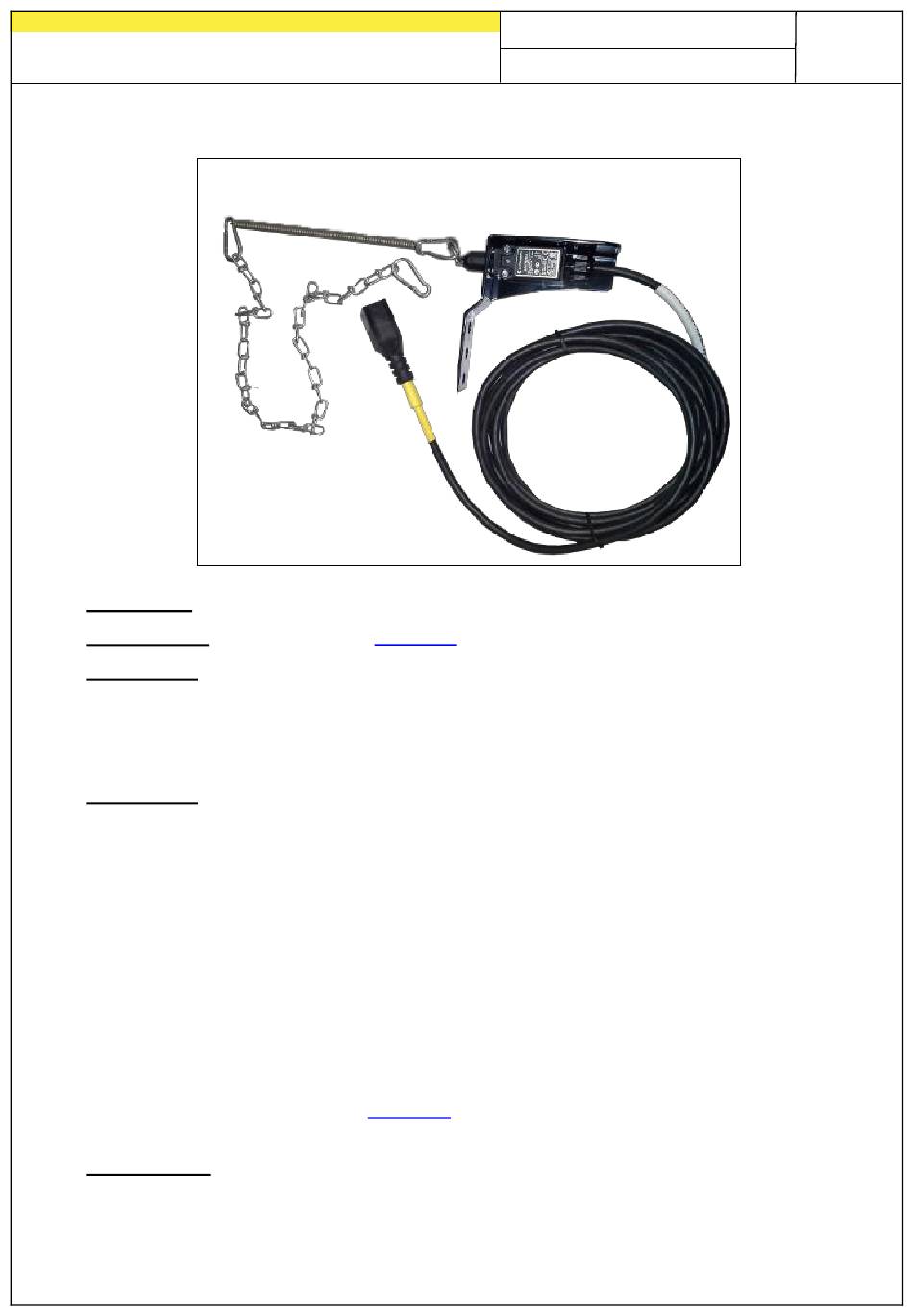

Abb.: 15
Anschluss:
Kalibrierung:
Kabellänge:
Einbaulage:
Lieferumfang:
12 poliger Stecker am Steuermodul
siehe unter Punkt 6.7
5m
Die Säwelle des PS kann über diesen Sensor beim Anheben und
Senken des Arbeitsgerätes automatisch losdrehen und stoppen.
Mittels einer Feder (zum Längenausgleich) und einer Kette können
zwei Punkte – die sich beim Ausheben der Maschine relativ
zueinander bewegen
Längenänderung wird der Schalter betätigt und dadurch die
Säwelle ausgeschalten. Der Zugschalter kann, ähnlich wie der
Hubwerksensor Oberlenker am Dreipunkt montiert und mit der
Kette z.B. an die Anhängevorrichtung am Traktor gespannt werden.
Wird nun die Maschine ausgehoben wird der Weg zwischen den
beiden Punkten länger und der Zugschalter schaltet die Säwelle ab.
Der Schalter kann aber auch zB parallel zu Zylindern, in
Parallelogrammen montiert werden, wo beim Aushebevorgang eine
relative Bewegung zwischen zwei Punkten stattfindet. Dafür kann
die Programmierung (in welcher Position gearbeitet werden soll)
angepasst werden.
Dies ist im Punkt 6.8
1 Sensor, 1 Befestigungsplatte inkl. Schrauben zur Befestigung
QUALITÄT FÜR PROFIS
–
verbunden
erklärt.
werden. Durch die
39
