Inhaltszusammenfassung für SHOWTEC Lite 4 Pro

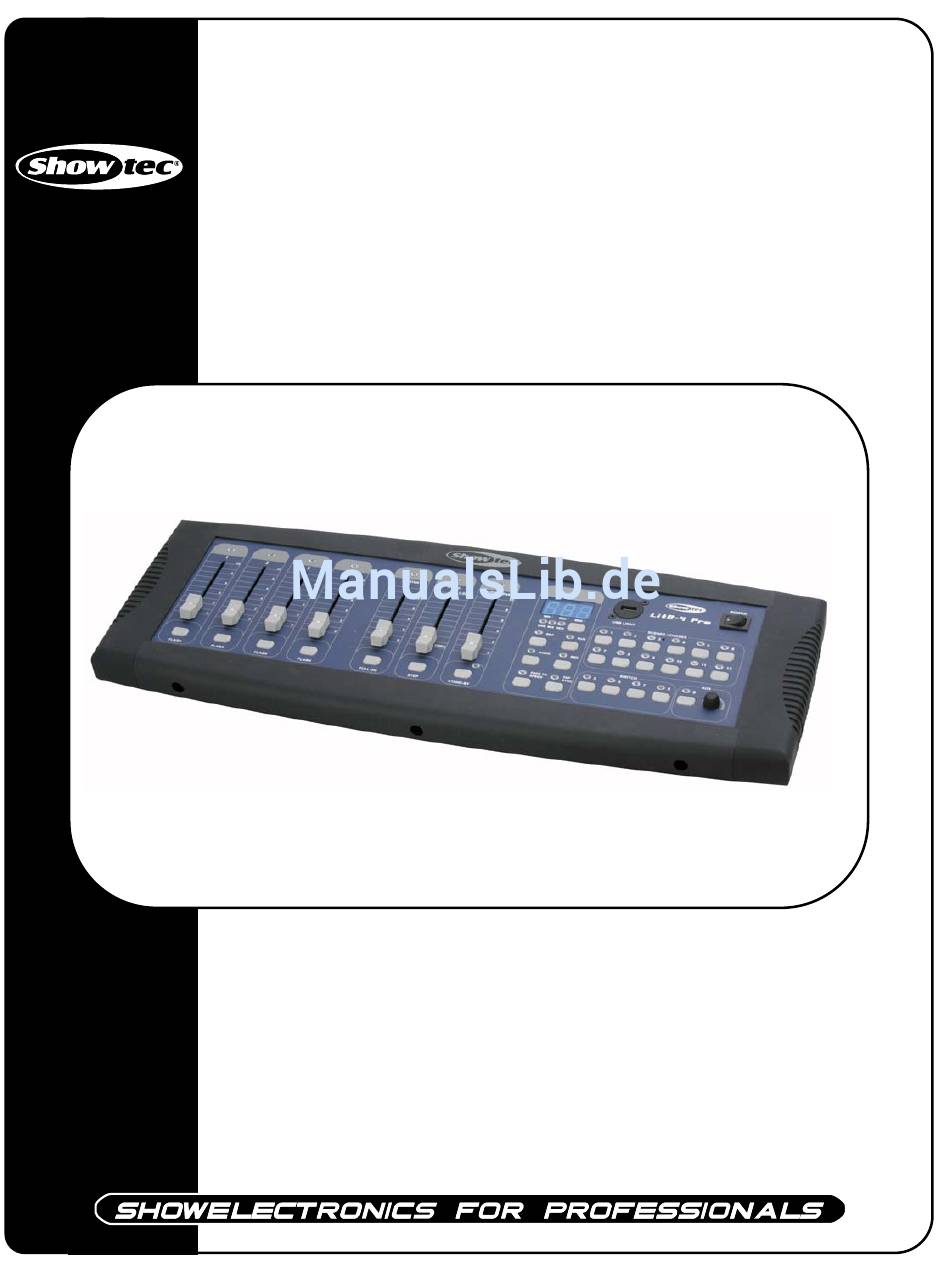

- Seite 1 Lite 4 Pro ORDERCODE 50435...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Lite 4 Pro Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Geräteübersicht Frontseite…………………………………………………………………………..…..Geräteübersicht Rückseite ………………………………………………………………………..…..…..…. Installation................…...……………………………………..…... Installation............………………………………………..………....… Aufstellung und Bedienung..............…..……………………………….…. Szene/Lauflicht bearbeiten ……………..........……….………………………….… - Den Editing-Modus (Bearbeiten) aufrufen oder verlassen......……………………..- Eine Scene/Chase bearbeiten...........……....…....Eine Scene/Chase löschen................………………..…... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Gerätebeschreibung

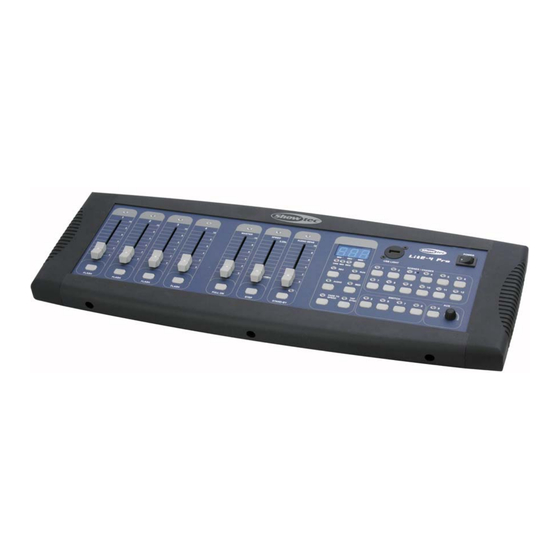

GERÄTEBESCHREIBUNG Features Lite 4 Pro ist ein 9 Kanal DMX Controller von Showtec. • 4-Kanal Dimming-Konsole mit 4 Dimming-Reglern, 4 Flash-Tasten und 1 Master-Regler. • Ch5~8 Output-Schalter; Ch9 Output-Schalter + Knopf zum Einstellen. • 12 original voreingestelle Chases. • Manual step/Auto/ Audio (sound-to-light) running Modus •... -
Seite 7: Geräteübersicht Frontseite
Schalttafel Frontseite Anzeige LED(s): alle Kanalregler haben LEDs, die den Output-level jedes Reglers anzeigen. LEDs zeigen auch dazugehörige Funktionen, wenn sie aktiviert sind. Kanalregler: Zur Steuerung des Dimming-Outputs jedes entsprechenden Kanals. Flash-Tasten: die Flash-Tasten leuchten zeitweise auf, wenn Sie den Level bzw. die Intensität des entsprechenden Reglers anzeigen. -
Seite 8: Geräteübersicht Rückseite
31) DB-9 Connector: Um eine externe Step-Steuerung anzuschließen. 32) DC-Input: DC 9-15V, 600 mA min. Installation Installieren Lite 4 Pro Entfernen Sie jegliches Verpackungsmaterial. Vergewissern Sie sich daß alle Schaumstoff- und Plastikeinlagen entfernt sind. Schrauben Sie das Gerät in ein 19“ Rack. Verbinden Sie alle Kabel. -
Seite 9: Szene/Lauflicht Bearbeiten
Szene/Lauflicht bearbeiten Den Editing-Modus (Bearbeiten) aufrufen oder verlassen Zugang zum Bearbeitungsmodus: Halten Sie die REC-Taste 3 Sek. lang gedrückt, bis die REC-LED leuchtet. Dies bedeutet, das Sie bereits im Editing-Modus (Bearbeiten) sind. Arbeitsmodus verlassen: Nach Ihrer Aktion können Sie die RUN-Taste drücken, um den Modus zu verlassen (REC LED geht aus). Eine Scene/Chase bearbeiten 1. -
Seite 10: Zurückholen Eines Original Voreingestellen Lauflichts
4. Sie können die programmierte Szene bzw. das Lauflicht auf die gleiche Weise anschauen wie oben beschrieben. Nach der Aktion können Sie die RUN-Taste oder die laufende Scene-Taste drücken, um den Modus zu verlassen (die leuchtende LED geht aus, wenn Sie die Taste drücken). Zurückholen eines original voreingestellen Lauflichts Dieses Produkt enthält 12 Original voreingestellte Lauflichter für ihre Anwendung. -
Seite 11: Stand-By Einstellung
Einstellung des MIDI-Kanals in diesem Modus rechtzeitig sichern, denn sonst geht Ihre Einstellung verloren. • Die MIDI-Kanal Einstellung umfaßt einen Bereich von 01~16 in dieser Einheit. MIDI Control Data: MIDI Note Steuerungen Lite 4 Pro Blitz 1-4 Schalter 5-8 Schalter 9 9-20 Scenen / Lauflichter 1-12... -
Seite 12: Abspielen Einer Szene Bzw. Eines Lauflichts (Running Scene/Chase)
Abspielen einer Szene bzw. eines Lauflichts (Running Scene/Chase) ONE/MIX/SEQ Chasing-Modi Sie können die ONE/MIX/SEQ-Taste drücken, um ONE, MIX oder SEQ Chasing-Modus auszuwählen, um das Lauflicht bzw. die Lauflichter wie gewünscht: 1. ONE: Lauflicht einzeln laufen lassen - dies bedeutet, dass Sie nur ein Lauflicht zur Zeit abspielen können. 2. -
Seite 13: Entfernen Des Gummiteils Des Gehäuses Für Den Einbau In Ein 19"-Rack
Jetzt können Sie Ihren Lite 4 Pro in ein 19"-Gehäuse einbauen. Wartung Der Showtec Lite 4 Pro benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. -
Seite 14: Produktbeschreibung
Produktbeschreibung Modell: Showtec Lite 4 Pro Spannungsversorgung : DC 9-15V, 500 mA min. MIDI IN: 5-poliges MIDI Connector DMX-Output: 3-polige und 5-poliges XLR-Buchse, female SOUND INPUT: RCA Connector EXT STEP CONTROL: DB-9 Connector Sicherung: FO.5A 250V 5x20 mm Maße : 19” / 4 HE ; 482 x 135 x 82 mm (LxBxH) Gewicht : 2,2 kg Design und Produktbeschreibungen sind abhängig von Änderungen ohne vorherige Ankündigung. - Seite 15 2005 Showtec.
