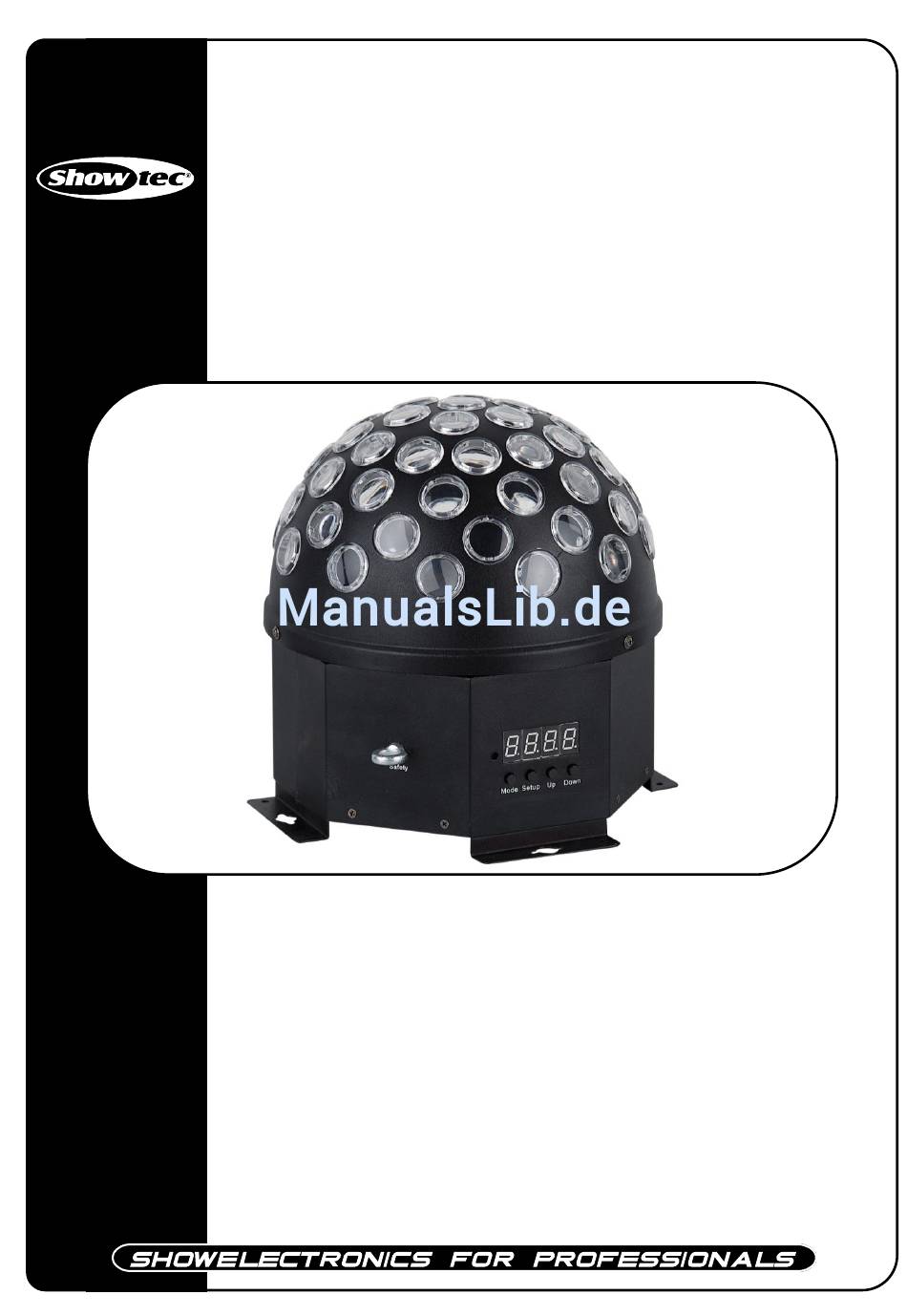

- Seite 1 Sunraise LED ORDERCODE 43078 Highlite International B.V. Vestastraat 2 6468 EX Kerkrade The Netherlands Phone: +31 45-5667700...
- Seite 2 Herzlichen Glückwunsch! Sie haben ein hervorragendes und innovatives Produkt von Showtec erworben. Der Showtec Sunraise LED sorgt auf jeder Veranstaltung für beste Unterhaltung. Egal ob Sie eine Veranstaltung ohne großen technischen Aufwand oder eine anspruchsvolle DMX-Show planen, dieses Produkt wird Ihnen bei der Umsetzung der gewünschten Effekte helfen.
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec Sunraise ™ Anleitung Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Übersicht ..................................6 Setup und Betrieb ................................7 Steuerungsmodi ................................7 Ein Sunraise LED (Voreingestellte Programme + Autorun + Statische Farben) .......... -
Seite 4: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: • Showtec Sunraise LED mit Montagebügel • IEC-Netzkabel (1,5m) • Bedienungsanleitung Voraussichtliche Nutzungsdauer des LED-Scheinwerfers Die Helligkeit von LEDs lässt mit der Zeit nach. - Seite 5 Schalten Sie das Gerät erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalverpackung) und schicken Sie es an Ihren Showtec- Händler. ...
-
Seite 6: Bestimmungsgemäßer Gebrauch
Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelb-grünen Kabel geerdet werden. Bei der ersten Inbetriebnahme kann es zu geringer Rauch- oder Geruchsbildung kommen. Das ist nicht ungewöhnlich und bedeutet nicht unbedingt, dass das Gerät nicht ordnungsgemäß funktioniert. -
Seite 7: Rückgabe
Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an. Achten Sie immer darauf, dass die farbigen Kabel an die entsprechenden, richtigen Stellen angeschlossen sind. International Kabel Europa Kabel UK Kabel USA BRAUN GELB/KUPFER PHASE BLAU SCHWARZ SILBER NULL GELB-GRÜN GRÜN... -
Seite 8: Beschreibung Des Geräts
Beschreibung des Geräts Leistungsmerkmale Der Sunraise LED ist ein Effektstrahler mit hoher Leistung und hervorragenden Effekten. • Lichtquelle: 385 5 x 3W LED (1 x Rot, 1 x Grün, 1x Blau, 1x Weiß, 1x Gelb) • Netzspannung: AC 100-240V, 50/60 Hz •... -
Seite 9: Setup Und Betrieb
Setup und Betrieb Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120V ausgelegtes Gerät darf nicht an eine Netzspannung von 230V angeschlossen werden und umgekehrt. Entfernen Sie alle Verpackungsmaterialien von Ihrem Sunraise LED Stroboskop. -
Seite 10: Mehrere Sunraise Leds (Dmx-Steuerung)
Mehrere Sunraise LEDs (DMX-Steuerung) 1. Bringen Sie den Effektstrahler an einem stabilen Traversenrahmen an. Lassen Sie dabei mindestens 0,5m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140 / 70141). Verbinden Sie die Sunraise LEDs und andere Geräte mit einem 3-poligen XLR-Kabel. Verbinden Sie die Geräte so wie in (Abb. -
Seite 11: Verbinden Der Geräte
Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. Wichtig: Die mit einer seriellen Datenübertragungsleitung verbundenen Geräte müssen in Reihe geschaltet sein. -
Seite 12: Bedienfeld
Bedienfeld Abb. 4 A. LCD-Anzeige D. Up Button (Oben) B. MODE-Taste E. Down Taste (Unten) C. SETUP-Taste DMX-Steuermodus: Den Geräten werden individuelle Adressen von an einer Datenübertragungsleitung zugewiesen und sie sind mit einem Controller verbunden. Die Geräte reagieren auf das vom Controller ausgegebene DMX-Signal. (Wenn Sie eine DMX-Adresse auswählen und speichern, zeigt der Controller die gespeicherte Adresse das nächste Mal an.) DMX-Adresszuweisung Mit dem Bedienfeld auf der Vorderseite des Sockels können Sie dem Gerät eine DMX-Adresse zuweisen. -
Seite 13: Menü-Übersicht
Menü-Übersicht Voreingestellte Programme Auto-Programm DMX-Adresse Slave Musikgetaktet Statische Farben... -
Seite 14: Hauptmenü-Optionen
Hauptmenü-Optionen 1. Voreingestellte Programme 2. Auto-Programm 3. DMX-Adresse 4. Slave 5. Musikgetaktet 6. Statische Farben 1 Voreingestellte Programme 1) Drücken Sie die MODE-Taste an dem Gerät, bis das Display anzeigt. 2) In diesem Menü können Sie den voreingestellten Programm-Modus des Sunraise LED einstellen. Mit den Up/Down-Tasten können Sie zwischen 14 verschiedenen voreingestellten Programmen wählen. -
Seite 15: Statische Farben-Modus
6 Statische Farben-Modus 1) Drücken Sie die Mode-Taste, bis die LED-Anzeige anzeigt. 2) Wählen Sie die gewünschten statischen Farben, Sie können zwischen 19 verschiedenen statischen Farbeffekten wählen. -
Seite 16: Dmx-Kanäle
130-255 Rotation gegen den Uhrzeigersinn von langsam nach schnell Wartung Der Sunraise LED von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich die Lichtleistung des Geräts mit der Zeit erheblich. -
Seite 17: Sicherung Austauschen
5. Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall den Sunraise LED, da er dabei Schaden nehmen könnte und die Garantie erlischt. 6. Geben Sie das Gerät an Ihren Showtec-Händler zurück. Keine Reaktion auf DMX-Signale Antwort: Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder... - Seite 18 Problem Mögliche Ursache(n) Lösung Das Gerät erhält keinen Strom • Überprüfen Sie, ob das Gerät Ein oder mehrere eingeschaltet ist und ob die Kabel Geräte sind völlig angeschlossen sind. tot. Hauptsicherung durchgebrannt. • Ersetzen Sie die Sicherung. Die Geräte Der Controller ist nicht •...
-
Seite 19: Technische Daten
Technische Daten Modell: Showtec Sunraise LED Netzspannung: AC 100-240V, 50/60 Hz Lichtquelle: 385 5 x 3W LED (1 x Rot, 1 x Grün, 1x Blau, 1x Weiß, 1x Gelb) LED-System: Stromfluss: 790mA Spitzenleistung: 85 Watt; kontinuierliche Leistung 62 Watt Steuerung: Voreingestellte Programme / Autorun / Statische Farben / Musikgetaktet / Master/Slave /...
