SHOWTEC LP-416 Handbuch
Verwandte Anleitungen für SHOWTEC LP-416
Inhaltszusammenfassung für SHOWTEC LP-416
- Seite 1 HANDBUCH DEUTSCH LP-416 Bestellnummer: 50750 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
LP-416 Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Vorderseite ..................................6 Vorderseite ..................................7 Rückseite ..................................8 Installation ................................... 9 Setup und Betrieb ................................ -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: Showtec LP-416 Netzkabel (1,5 m) Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:... - Seite 4 Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des LP-416. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
LP-416 Bestimmungsgemäßer Gebrauch Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. Der Mindestabstand zwischen der Lichtquelle und der beleuchteten Fläche beträgt 1 Meter. Die maximale Umgebungstemperatur für den Betrieb beträgt ta = 35°C und darf auf keinen Fall überschritten werden. -
Seite 6: Rückgabe
LP-416 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts
LP-416 Beschreibung des Geräts Funktionen Der LP-416 ist ein kompakter Lichtcontroller mit sehr praktischen Funktionen: • 4-Kanal-Chaser mit max. 16A • Hintergrundfunktion • 9 Voreingestellte Programme • 5 Modi: Dimmwert halten, Soundpegel halten, Programm in Musiktaktung abspielen, Programmgeschwindigkeit, Musiktaktung über Audioeingang (19) •... -
Seite 8: Vorderseite

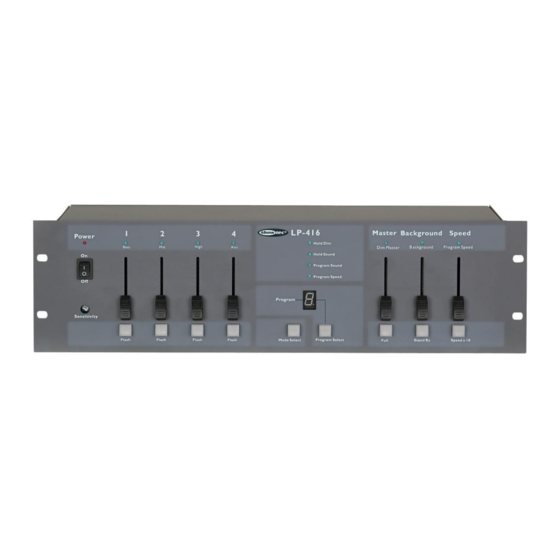

LP-416 Vorderseite Abb. 02 01) Power-LED Zeigt an, ob das Gerät eingeschaltet ist. 02) Kanal-LED Zur Überwachung der Ausgabe der Kanäle. 03) Modusanzeige Zeigt an, welcher der 4 Modi aktuell aktiviert ist. 04) Masterdimmer Steuert den Gesamtdimmwert der 4 Kanäle an. -
Seite 9: Rückseite
Sicherung immer mit einer Sicherung desselben Typs (F8A 250V 6x32 mm). 18) DMX-Ausgang Zum Anschließen des LP-416 an DMX-Powerpacks. An diesem Ausgang sind alle 4 Kanäle verfügbar. Den Dimmerkanälen sind die DMX-Adressen 001 bis 005 zugewiesen. Stellen Sie die Startadresse des angeschlossenen Dimmerpacks auf 001 ein. -
Seite 10: Installation
LP-416 Installation Entfernen Sie alle Verpackungsmaterialien. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Bringen Sie das Gerät in einem 19-Zoll-Rack an. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 11: Wartung
03) Mechanisch bewegte Bauteile wie Achsen, Linsen, etc. dürfen keinerlei Verschleißspuren aufweisen. 04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der LP-416 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 12: Fehlersuche
02) Die LEDs. Geben Sie das Gerät an Ihren Showtec-Händler zurück. 03) Ein Effektlicht reagiert nicht auf den LP-416: Überprüfen Sie die DMX-Adresse des Geräts und des Controllers. Versichern Sie sich, dass sie übereinstimmen. Versichern Sie sich, dass alle Anschlüsse korrekt vorgenommen wurden. -
Seite 13: Technische Daten
LP-416 Technische Daten Modell: LP-416 Stromversorgung: AC 220V-240V, 50/60Hz Stromverbrauch: 16A max. Sicherung: F8A 250V 6x32mm Abmessungen: 482 x 125 x 132 mm (LxBxH) Gewicht: 5,5 kg Bedienung und Programmierung Signal Pin OUT: Pin 1 Erdung, Pin 2 (-), Pin 3 (+) Signalausgänge:... -
Seite 14: Abmessungen
LP-416 Abmessungen Bestellnummer: 50750... -
Seite 15: Notizen
LP-416 Notizen Bestellnummer: 50750... - Seite 16 ©2014 Showtec...
