Inhaltszusammenfassung für SHOWTEC RGB Par

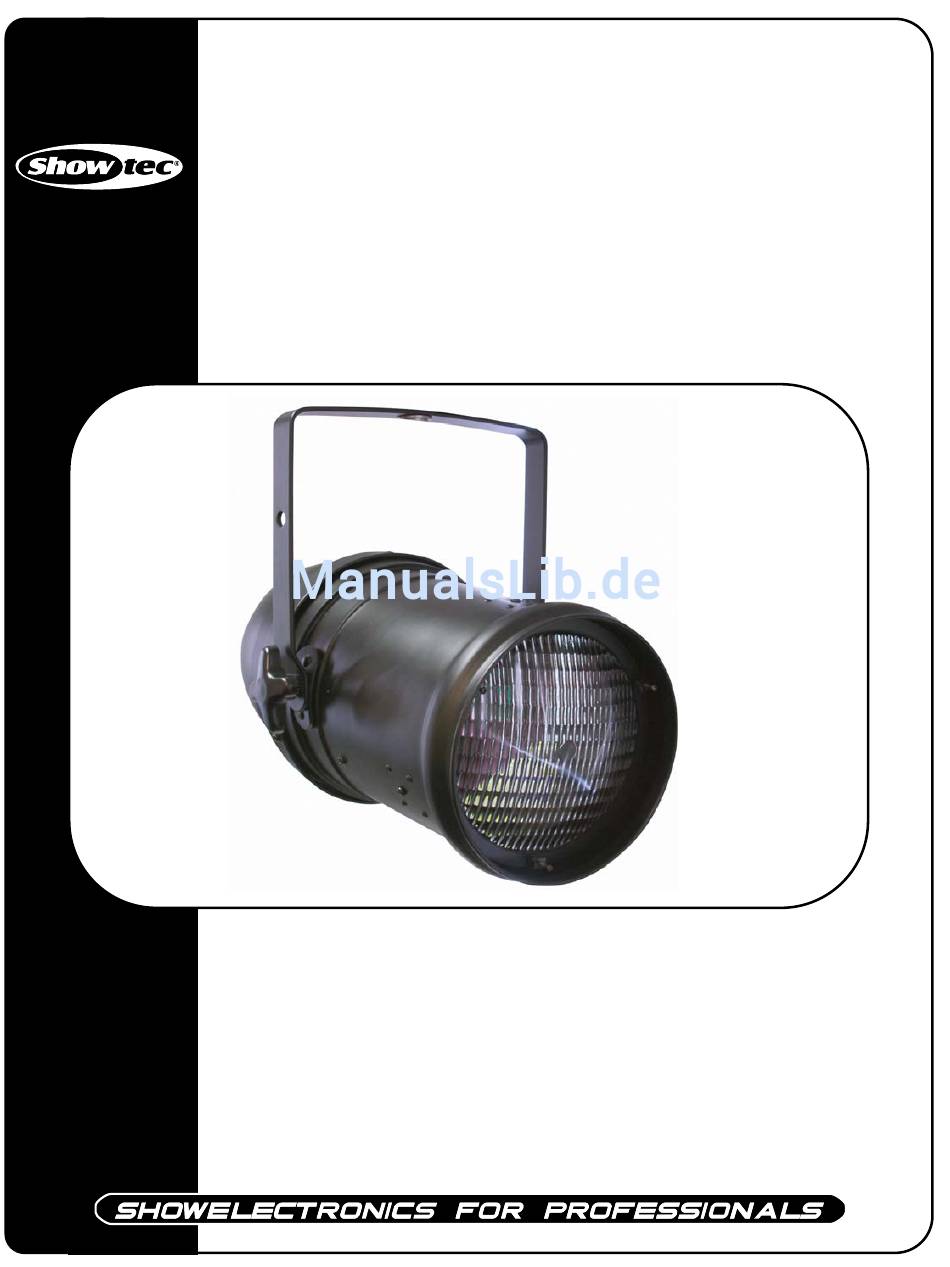

- Seite 1 RGB Par ORDERCODE 50451...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec RGB-Par Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Rückseite……………......…………………………………………………………..…..…..….. Installation................…...…………………………………….…… Aufstellung und Bedienung............……..……………………………...….. DMX Kanäle Tabelle............……..……………………………………………. Wartung..................………..………….…….……………..Fehlersuche..................………………….…………………..Technische Spezifikationen..............…...…….…….……………….…... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Gerätebeschreibung

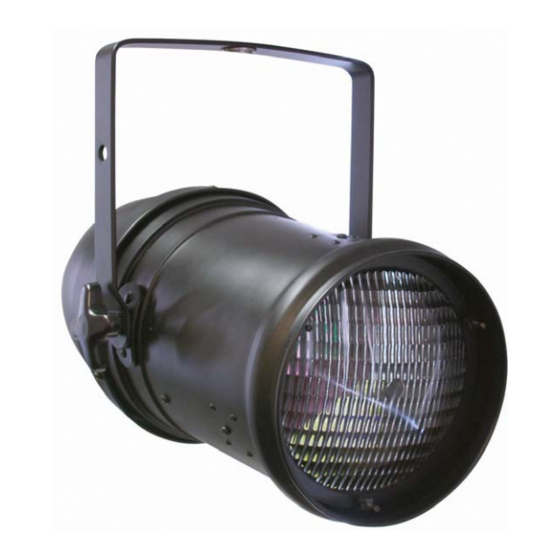

GERÄTEBESCHREIBUNG Features RGB-Par ist ein Parcan von Showtec mit RGB-Frabmischung. • 3 x 575 Lampe mit 15.000 Lumen • 3 DMX-Kanäle für jede Farbe ein Kanal: R/G/B • Eingebauter DMX-512-Dimmer ANMERKUNG: Ein Wissen von MIDI und DMX wird angefordert, um dieses Gerät völlig zu verwenden. -
Seite 7: Installation
Installation Lampeninstallation Für den RGB-Par brauchen Sie drei 575W Lampe (ordercode 80812G), die von allen namhaften Herstellern produziert wird. Benutzen Sie nur eine passende Lampe für Ihr Gerät. Beachten Sie, daß Produktversionen, die andere Lampen verwenden, künftig angeboten werden können. Überprüfen Sie Ihren Produktbeschreibung Kennsatz zu Information. -
Seite 8: Aufstellung Und Bedienung
Aufstellung und Bedienung Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf der Rückseite des Gerätes angegeben. Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt. 1. Stöpseln sie das Stromkabel in eine geeignete Steckdose. 2. - Seite 9 RGB-Modus Die RGB-LED leuchtet und fungiert als 3-kanaliges Dimmerpack. Die blaue Leuchtanzeige wird vom ersten DMX-Kanal gesteuert, die rote Leuchtanzeige wird vom zweiten DMX-Kanal gesteuert. Die grüne LED wird vom dritten DMX-Kanal gesteuert. C & B-Modus (Farbe & Helligkeit) Die C & B-LED leuchtet und fungiert als 2-kanaliges Dimmerpack. Die Farbe des Lichts wird vom ersten DMX-Kanal gesteuert und die Helligkeit des Lichts vom anderen DMX-Kanal.
-
Seite 10: Dmx Kanäle Tabelle
DMX Kanäle Tabelle Die Farbe und die Intensität können gemäß folgender Tabelle geändert werden: Hinweis: 1. " N" bezeichnet den DMX-Wert (0-255). Zum Beispiel: Wenn der DMX-Wert auf 239 steht, ist die Intensität der Farbe Rot 50-(239-237)x6=38%, die Intensität der Farbe Grün ist 25-(239-237)x6=13%, die Intensität der Farbe Blau beträgt 100%. 2. -
Seite 11: Wartung
Wartung Der Showtec RGB-Par benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Wischen Sie das Glas mit einem Glasreinigungsmittel und einem weichen Tuch sauber. -
Seite 12: Fehlersuche
4. Sollte nach 30 Sekunden noch immer nichts passieren, schalten Sie das Gerät ab und trennen Sie das Gerät vom Netz. 5. Schicken Sie das Gerät zu Ihrem Showtec-Händler . Kein Licht Diese Fehlersuchanleitung soll Ihnen helfen, einfache Probleme zu lösen. -
Seite 13: Produktbeschreibung
Produktbeschreibung Modell: Showtec RGB-Par Voltage : AC 230V-50Hz (CE) Kühlung: Ventilator Maße : 458 x 220 x 258 mm (LxBxH) Gewicht : 4,6 kg Aufstellung und Bedienung DMX-control via standard DMX-controller Signal pin OUT : pin 1 earth, pin 2 (-), pin 3 (+) Set Up und Adressierung : LED control panel DMX Kanäle 3... - Seite 14 2004 Showtec.
