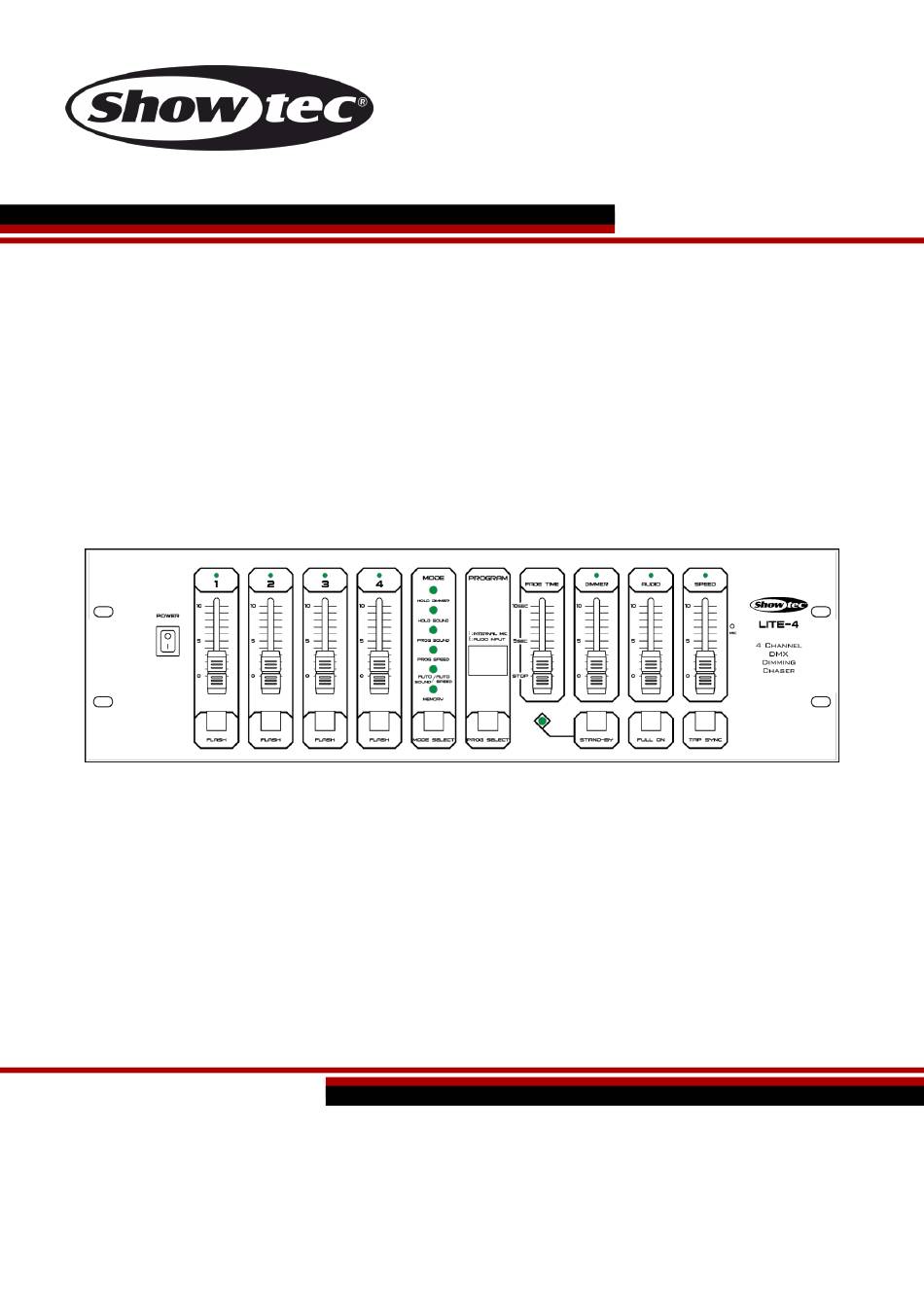

- Seite 1 HANDBUCH DEUTSCH Lite-4 Bestellnummer: 50328 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Lite-4 Inhaltsverzeichnis Warnung ....................................2 Auspacken ..................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................5 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Übersicht ..................................7 Rückseite ..................................8 Installation ................................... 8 Setup und Betrieb ................................8 Ein- und Ausschalten .............................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Lite-4 ● DC-Netzteil (1,5 m) ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Gerät installieren, bedienen und warten, müssen:... - Seite 4 Lite-4 Falls es beschädigt ist, setzen Sie sich bitte mit dem Verkäufer in Verbindung und verwenden Sie es nicht. Um den einwandfreien Zustand und die sichere Handhabung zu gewährleisten, müssen die Sicherheitshinweise und Warnungen in dieser Anleitung unbedingt beachtet werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern angebracht werden. Lassen Sie das angeschaltete Gerät niemals unbeaufsichtigt. ● Der Anwender ist verantwortlich für die korrekte Positionierung und den korrekten Betrieb des Lite-4. Der Hersteller haftet nicht für Schäden, die durch Fehlgebrauch oder fehlerhafte Installation verursacht werden. -
Seite 6: Netzanschlüsse
Lite-4 ● Wenn das Gerät nicht so verwendet wird, wie in dieser Anleitung beschrieben, könnte es Schaden nehmen und die Garantie erlischt. ● Jegliche unsachgemäße Verwendung führt zu Risiken wie z. B. Kurzschlüsse, Verbrennungen, Stromschlag, Abstürze, etc. Ihre Sicherheit und die der Personen, die Sie umgeben, sind in Gefahr! Netzanschlüsse... -
Seite 7: Rückgabe
Lite-4 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 8: Beschreibung Des Geräts

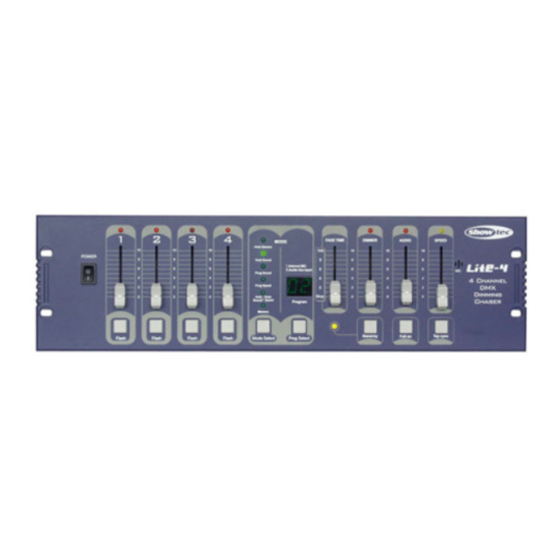

Lite-4 Beschreibung des Geräts Funktionen Der Showtec Lite-4 ist ein programmierbarer Licht-Controller mit einem 4-Kanal-Chaser, 42 Chase- Programmen, Speicher-Backup und Fadezeit-Steuerung. ● Eingangsspannung: DC 15-20V, 400mA ● Audio-Eingang: 100mV-1Vp-p ● DMX-Ausgang: 3-poliger DMX-Ausgang ● Analoger Ausgang: 8-poliger analoger DIN-Ausgang für einen analogen Dimmer ●... -
Seite 9: Rückseite
21) 3-poliger DMX-Ausgang Zum Anschließen an ein DMX-Pack oder einen DMX-Scheinwerfer. 22) 15-20V DC-Netzeingang Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Lite-4 Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Bringen Sie das Gerät in einem 19” Zoll-Rack an. Schließen Sie alle Kabel an. -
Seite 10: Steuerungsmodi
Lite-4 Steuerungsmodi Es gibt 7 Modi: 1. Hold Dimmer 2. Hold Sound 3. Prog Sound 4. Prog Speed 5. Auto-Geschwindigkeit 6. Auto Sound 7. Memory Drücken Sie „MODE SELECT“ (10), um den gewünschten Betriebsmodus auszuwählen. Immer, wenn Sie „MODE SELECT“ drücken, leuchtet eine LED (05) auf und zeigt an, welcher Betriebsmodus gerade ausgewählt ist. -
Seite 11: Pr-Modus (Programmieren)
01) Betätigen Sie den Netzschalter (02), um den Lite-4 auszuschalten. 02) Warten Sie5 Sekunden, halten Sie „PROG SELECT“ (11) gedrückt und schalten Sie den Lite-4 mit dem Netzschalter (02) wieder ein. Auf dem Display erscheint nun „I“ (integriertes Mikrofon) oder „E“ (Line- Eingang). -
Seite 12: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Lite-4 von Showtec ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. -
Seite 13: Fehlersuche
02) Der Lite-4. Geben Sie den Lite-4 an Ihren Showtec-Händler zurück. 03) Der Scheinwerfer. Geben Sie das Gerät an Ihren Händler zurück. 04) Der Scheinwerfer reagiert nicht auf den Lite-4: Überprüfen Sie die DMX-Adresse des Scheinwerfers und den Controller. Versichern Sie sich, dass sie übereinstimmen. Versichern Sie sich, dass alle Anschlüsse korrekt vorgenommen wurden. - Seite 14 Lite-4 Problem Mögliche Ursache(n) Lösung ● Überprüfen Sie, ob das Gerät Ein oder mehrere Das Gerät erhält keinen Strom eingeschaltet ist und ob die Kabel Geräte funktionieren angeschlossen sind. überhaupt nicht Hauptsicherung durchgebrannt ● Ersetzen Sie die Sicherung. Der Controller ist nicht ●...
-
Seite 15: Technische Daten
Lite-4 Technische Daten Modell: Lite-4 Eingangsspannung: DC 15-20V, 400mA Abmessungen: 483 x 133 x 40 mm (LxBxH) 19" x 3 HE Gewicht: 2,1 kg Bedienung und Programmierung Ausgabepole: Pin 1 Erde, Pin 2 (-), Pin 3 (+) Signalausgang: 3-poliger DMX-Ausgang Analoger Ausgang: 8-poliger analoger DIN-Ausgang für einen analogen... -
