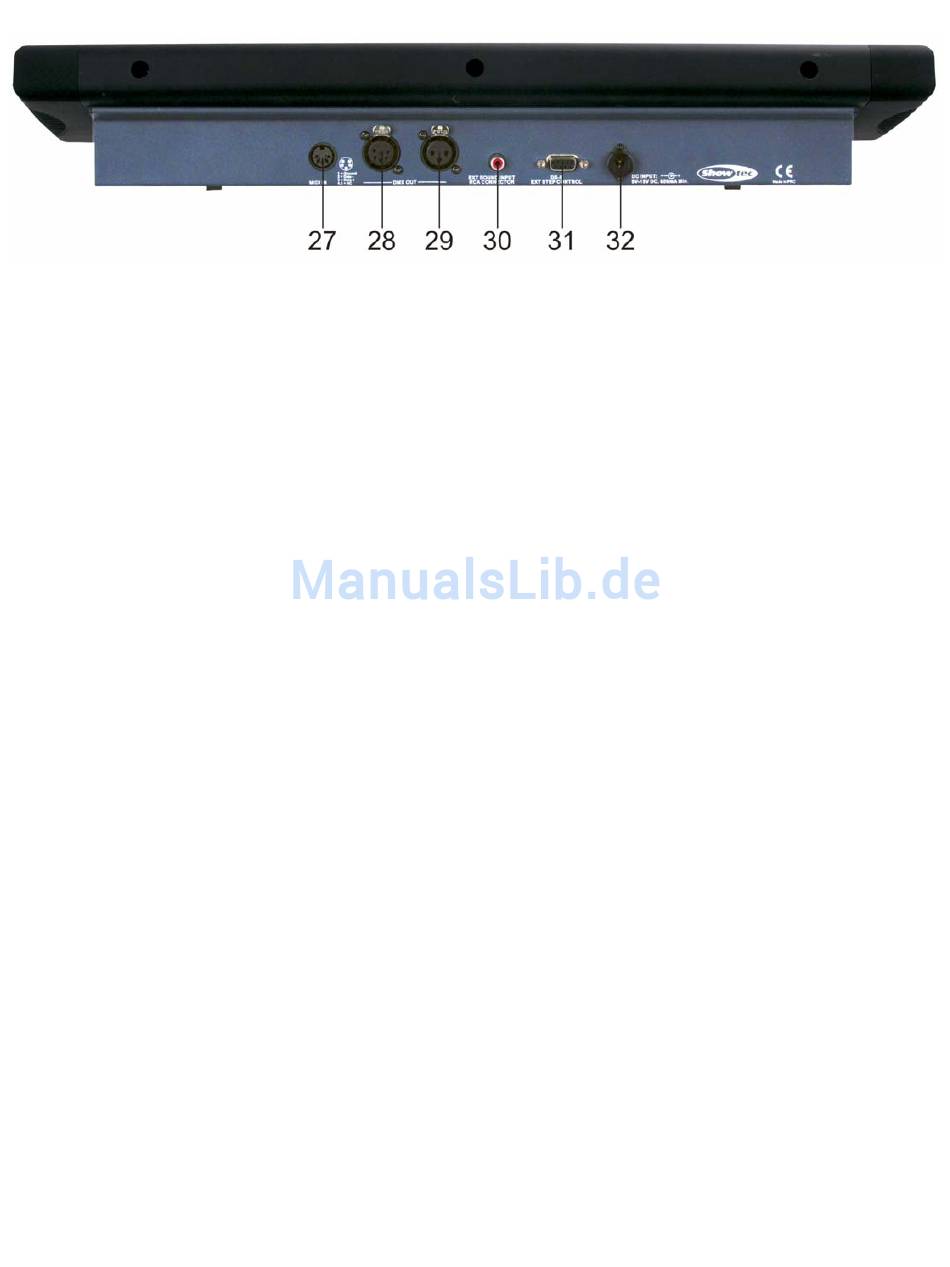

Schalttafel Rückseite
Abb. 2
27) MIDI-In: Dieser Anschluß empfängt MIDI-Signale.
28) DMX-Output: Dieser Anschluß sendet DMX-Signale zur Anlage.
29) DMX-Output: Dieser Anschluß sendet DMX-Signale zur Anlage.
30) Audio-Input: Dieser Jack akzeptiert ein Line-Level-Audio-Eingangssignal innerhalb einer Skala von
100mV bis 1Vpp.
31) DB-9 Connector: Um eine externe Step-Steuerung anzuschließen.
32) DC-Input: DC 9-15V, 600 mA min.
Installation
Installieren Lite 4 Pro
Entfernen Sie jegliches Verpackungsmaterial. Vergewissern Sie sich daß alle Schaumstoff- und
Plastikeinlagen entfernt sind. Schrauben Sie das Gerät in ein 19" Rack. Verbinden Sie alle Kabel.
Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und
Wartungsarbeiten.
Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch.
Aufstellung und Bedienung
Bevor Sie das Gerät anschließen, überprüfen Sie immer die Netzspannung. Die Betriebsspannung ist auf
der Rückseite des Gerätes angegeben.
Versuchen Sie nie, ein 120V Produkt an 230V anzuschliessen oder umgekehrt.
6
