Inhaltszusammenfassung für SHOWTEC Led Controller

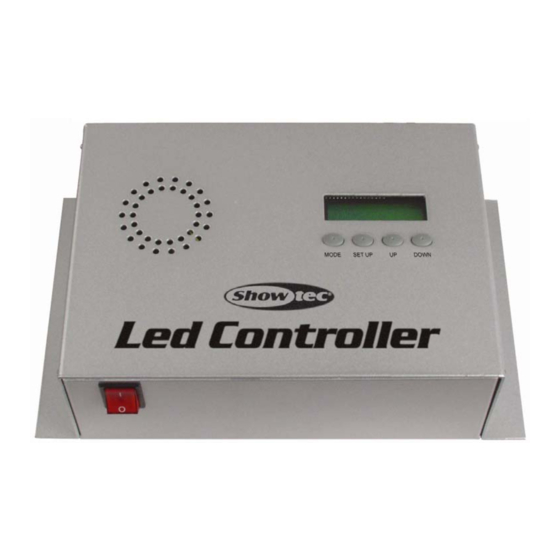

- Seite 1 LED Controller ORDERCODE 41002...
- Seite 2 Wir stellen professionelle Ausrüstung für die Unterhaltungsindustrie her. Neue Produkte werden regelmäßig weiterentwickelt. Wir arbeiten hart, um Sie - unsere Kunden - zufrieden zu stellen. Für weitere Information: iwant@showtec.info Beste Qualität, ausgereifte Produkte von Showtec, so erhalten Sie immer das beste -- mit Showtec! Danke!
-
Seite 3: Inhaltsverzeichnis
Showtec Showtec LED Controller Produkt-Anleitung ™ Warnung..…...................………………………………..…….….. Sicherheitshinweise ………………………………………………………………………………………..…. Bestimmungsgemäße Verwendung …………………………………………………………..…………….. Gerätebeschreibung....…............……….……………………………… Features……………………….………………………………………………………….………………….…. Frontseite……...……......…………………………………………………………..…..…..….. Rückseite……………......…………………………………………………………..…..…..….. Installation................…...…………………………………….…... Aufstellung und Bedienung............……..……………………………...….. Stand-alone………..………………………………………………………………………..….………….…… DMX gesteuert…….…………………………………………………………………..….………….………… Wartung..................………..………….…….……………..Fehlersuche..................………………….…………………..Technische Spezifikationen..............…...…….…….……………….…... -
Seite 4: Warnung
WARNUNG ACHTUNG! Gerät vor Regen und Feuchtigkeit schützen! ZUR EIGENEN SICHERHEIT LESEN SIE VOR DER ERSTEN INBETRIEBNAHME DIESE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH! SICHERHEITSHINWEISE Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses Gerätes zu tun haben, müssen: entsprechend qualifiziert sein diese Bedienungsanleitung genau beachten ACHTUNG! Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. -
Seite 5: Bestimmungsgemäße Verwendung
(z.B. nach Transport) ausgesetzt worden ist. Das dabei entstehende Kondenswasser kann Ihr Gerät zerstören. Lassen Sie das Gerät solange ausgeschaltet, bis es Zimmertemperatur erreicht hat! Sollte Ihr Showtec Gerät einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie es bitte sofort ab. •... -
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Der LED-Controller kann bis zu 4000 RGB LED-Röhren steuern. • 21 vorprogrammierte Szenen und Lauflichter • 144 LEDs pro Meter Röhre. • DMX-steuerbar oder Stand-alone-Controller. • 4 Outputs ( 4x1000 Röhren können gesteuert werden). • DMX IN und DMX OUT. Geräteübersicht Abb. -
Seite 7: Installation
Installation Entfernen Sie jegliches Verpackungsmaterial vom LED-Controller. Vergewissern Sie sich, daß alle Schaumstoff- und Plastikeinlagen entfernt sind. Schließen Sie alle Kabel an. Trennen Sie immer das Gerät von der elektrischen Hauptstromversorgung, vor Reinigungs- und Wartungsarbeiten. Bei Beschädigungen, die durch Nichtbeachtung verursacht werden, erlischt der Garantieanspruch. Aufstellung und Bedienung Folgen Sie den untenstehenden Instruktionen, die zu dem von Ihnen bevorzugten Bedienungsmodus gehoren. - Seite 8 Wenn die Anzeige "Function Set" auf der LCD erscheint, können Sie einige zusätzliche Einstellungen vornehmen: Laufgeschwindigkeit, Blitzrate, etc. 9. Color Change Function Set : Run Speed 0-100 (1X Set Up) Flash Freq 0-100 (2X Set Up) Mode : Rückkehr zum Modus Menu 10.
-
Seite 9: Dmx Gesteuert
DMX gesteuert 1. Schalten Sie den Power-Schalter an. Das Gerät startet im Test-Modus. 2. Drücken Sie die MODE-Taste, um den Modus einzustellen. 3. Schalten Sie in den System-Modus, drücken Sie dann die Set-up-Taste. 4. Fügen Sie die Anzahl an Röhren ein, die Sie benutzen. 5. -
Seite 10: Wartung
Wartung Der Showtec LED Controller benötigt fast keine Wartung. Sie sollten das Gerät jedoch sauber halten. Trennen Sie das Gerät vom Netz und wischen Sie dann das Gehäuse mit einem feuchten Tuch ab. Tauchen Sie das Gerät nicht in eine Flüssigkeit. Benutzen Sie nie Spiritus oder Lösungsmittel. -
Seite 11: Produktbeschreibung
Produktbeschreibung Modell: Showtec LED Controller Spannung: AC 230V-50Hz (CE) Leistungsaufnahme: 300W(230V) Sicherung:16A Output: 12V DC Maße: 320 x 210 x 90 mm (LxBxH) Gewicht: 2,3 kg Design und Produktbeschreibungen sind abhängig von Änderungen ohne vorherige Ankündigung. - Seite 12 2004 Showtec.
