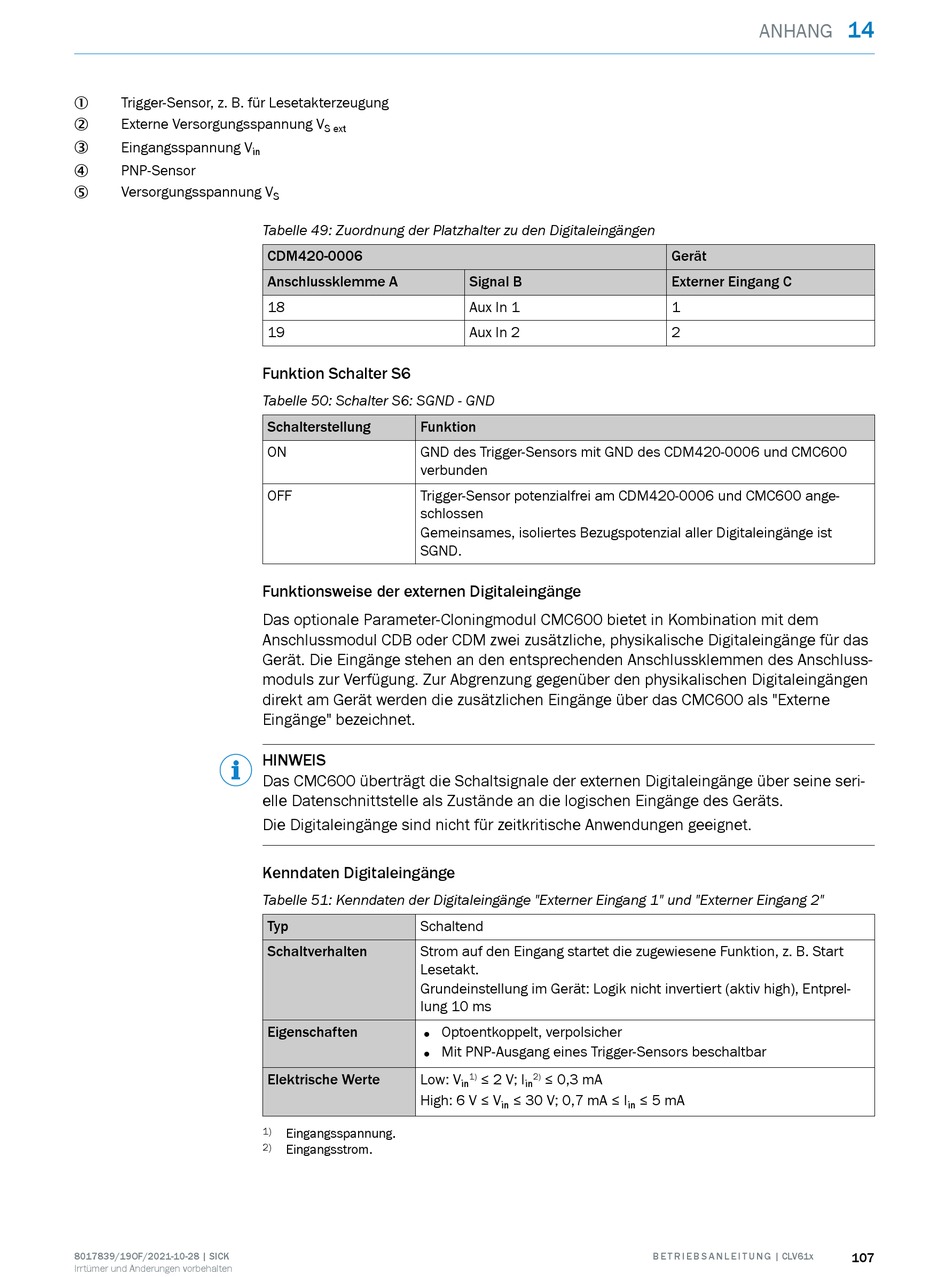

Trigger-Sensor, z. B. für Lesetakterzeugung
1
Externe Versorgungsspannung V
2
Eingangsspannung V
3
in
PNP-Sensor
4
Versorgungsspannung V
5
8017839/19OF/2021-10-28 | SICK
Irrtümer und Änderungen vorbehalten
S ext
S
Tabelle 49: Zuordnung der Platzhalter zu den Digitaleingängen
CDM420-0006
Anschlussklemme A
18
19
Funktion Schalter S6
Tabelle 50: Schalter S6: SGND - GND
Schalterstellung
Funktion
ON
GND des Trigger-Sensors mit GND des CDM420-0006 und CMC600
verbunden
OFF
Trigger-Sensor potenzialfrei am CDM420-0006 und CMC600 ange‐
schlossen
Gemeinsames, isoliertes Bezugspotenzial aller Digitaleingänge ist
SGND.
Funktionsweise der externen Digitaleingänge
Das optionale Parameter-Cloningmodul CMC600 bietet in Kombination mit dem
Anschlussmodul CDB oder CDM zwei zusätzliche, physikalische Digitaleingänge für das
Gerät. Die Eingänge stehen an den entsprechenden Anschlussklemmen des Anschluss‐
moduls zur Verfügung. Zur Abgrenzung gegenüber den physikalischen Digitaleingängen
direkt am Gerät werden die zusätzlichen Eingänge über das CMC600 als "Externe
Eingänge" bezeichnet.
HINWEIS
Das CMC600 überträgt die Schaltsignale der externen Digitaleingänge über seine seri‐
elle Datenschnittstelle als Zustände an die logischen Eingänge des Geräts.
Die Digitaleingänge sind nicht für zeitkritische Anwendungen geeignet.
Kenndaten Digitaleingänge
Tabelle 51: Kenndaten der Digitaleingänge "Externer Eingang 1" und "Externer Eingang 2"
Typ
Schaltend
Schaltverhalten
Strom auf den Eingang startet die zugewiesene Funktion, z. B. Start
Lesetakt.
Grundeinstellung im Gerät: Logik nicht invertiert (aktiv high), Entprel‐
lung 10 ms
•
Eigenschaften
•
Elektrische Werte
Low: V
High: 6 V ≤ V
1)
Eingangsspannung.
2)
Eingangsstrom.
Signal B
Aux In 1
Aux In 2
Optoentkoppelt, verpolsicher
Mit PNP-Ausgang eines Trigger-Sensors beschaltbar
≤ 2 V; I
≤ 0,3 mA
1)
2)
in
in
≤ 30 V; 0,7 mA ≤ I
in
ANHANG
Gerät
Externer Eingang C
1
2
≤ 5 mA
in
B E T R I E B S A N L E I T U N G | CLV61x
14
107
