14
ANHANG
Gerät = CLV61x-xx0xxx (serielle Variante)
2
Cable
Device 1
TxD
RxD
GND
RS-232

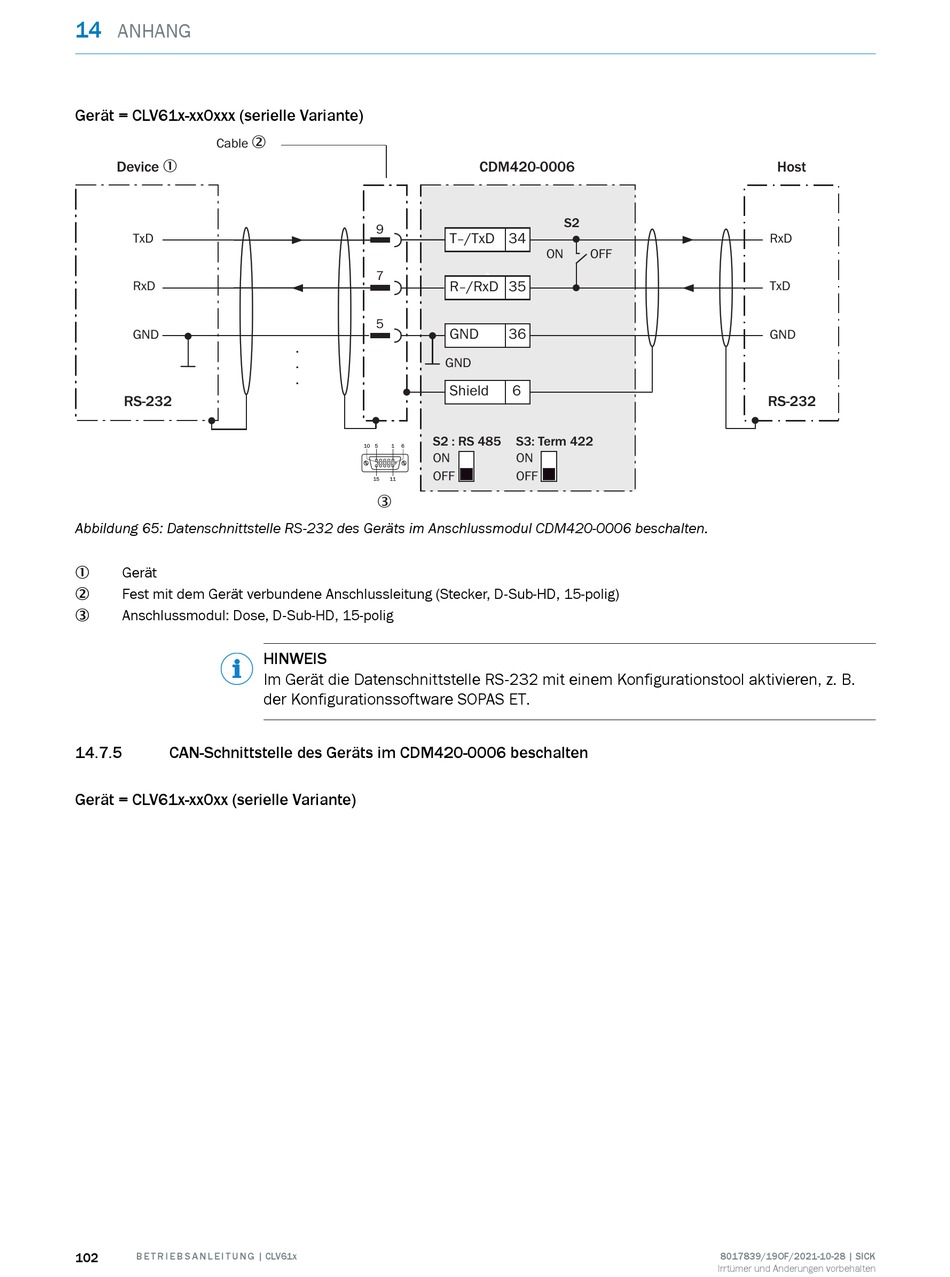

Abbildung 65: Datenschnittstelle RS-232 des Geräts im Anschlussmodul CDM420-0006 beschalten.
Gerät
1
Fest mit dem Gerät verbundene Anschlussleitung (Stecker, D-Sub-HD, 15-polig)
2
Anschlussmodul: Dose, D-Sub-HD, 15-polig
3
14.7.5
CAN-Schnittstelle des Geräts im CDM420-0006 beschalten
Gerät = CLV61x-xx0xx (serielle Variante)
102
B E T R I E B S A N L E I T U N G | CLV61x
9
7
5
.
.
.
S2 : RS 485
10
5
1
6
ON
OFF
15
11
3
HINWEIS
Im Gerät die Datenschnittstelle RS-232 mit einem Konfigurationstool aktivieren, z. B.
der Konfigurationssoftware SOPAS ET.
CDM420-0006
S2
T
/TxD
34
‒
ON
OFF
R
/RxD
35
‒
GND
36
GND
Shield
6
S3: Term 422
ON
OFF
Host
RxD
TxD
GND
RS-232
8017839/19OF/2021-10-28 | SICK
Irrtümer und Änderungen vorbehalten
