Kapitel 8
Ersatz Interner Batterien

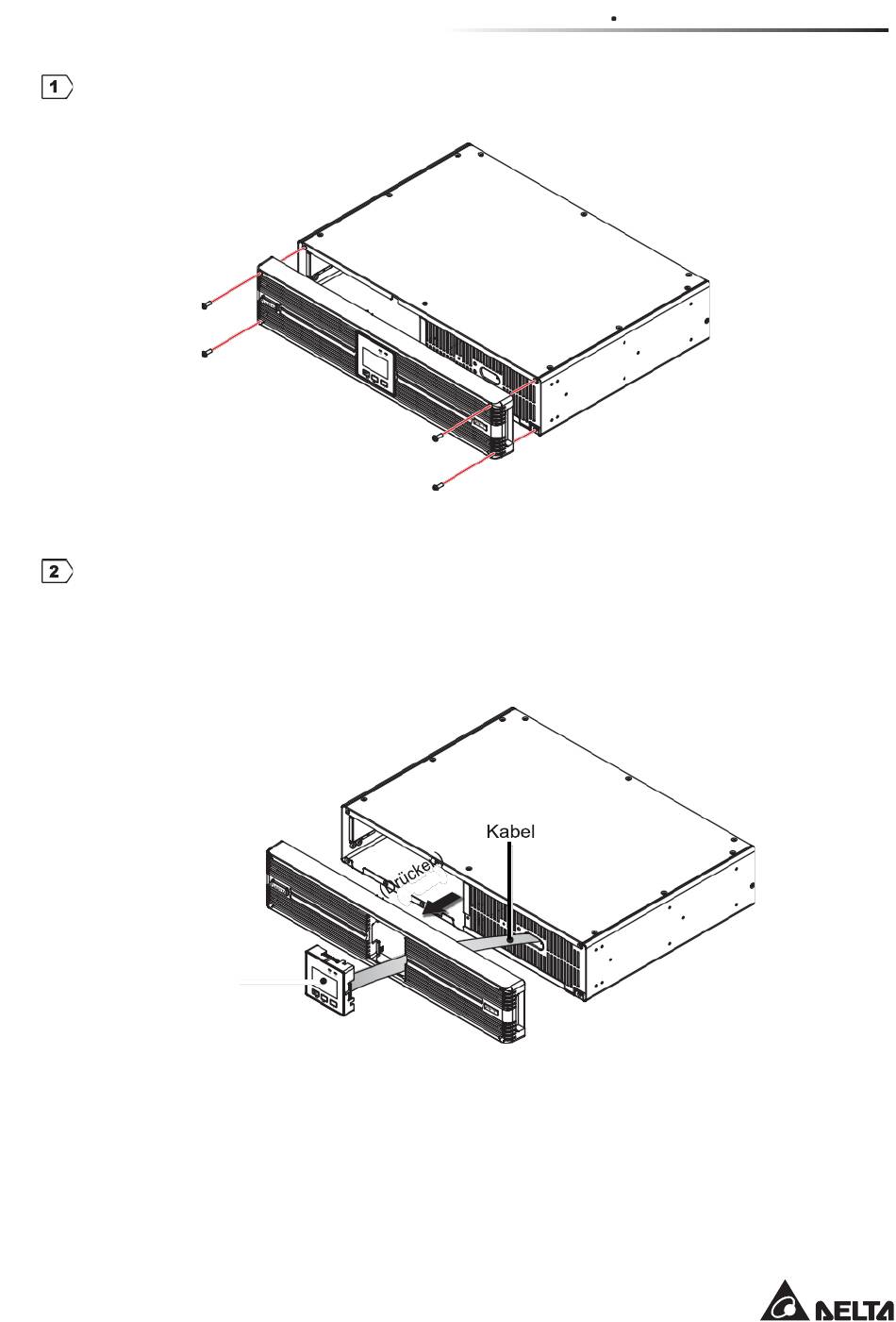

Entfernen Sie die Kunststoffabdeckungsfront der USV (vier Schrauben).
(Abbildung 8-1: Vordere Kunststoffabdeckung entfernen)
Drücken Sie von der Rückseite der Frontplatte aus vorsichtig auf die Rückseite
des Bedienfelds, bis es aus der vorderen Kunststoffplatte herausgleitet. Bitte
gehen Sie dabei vorsichtig vor, um das Verbindungskabel zwischen dem
Bedienfeld und dem internen Anschluss der USV nicht zu beschädigen. Siehe
Abbildung 8-2.
Bedienfeld
(Abbildung 8-2: Drücken Sie von hinten auf das Bedienfeld)
49
