Aufbau und Funktion
Schweißbrenner ausrüsten
5.4.2
TIG 260, 450
Pos. Symbol
1
2
3
4
5
6
•

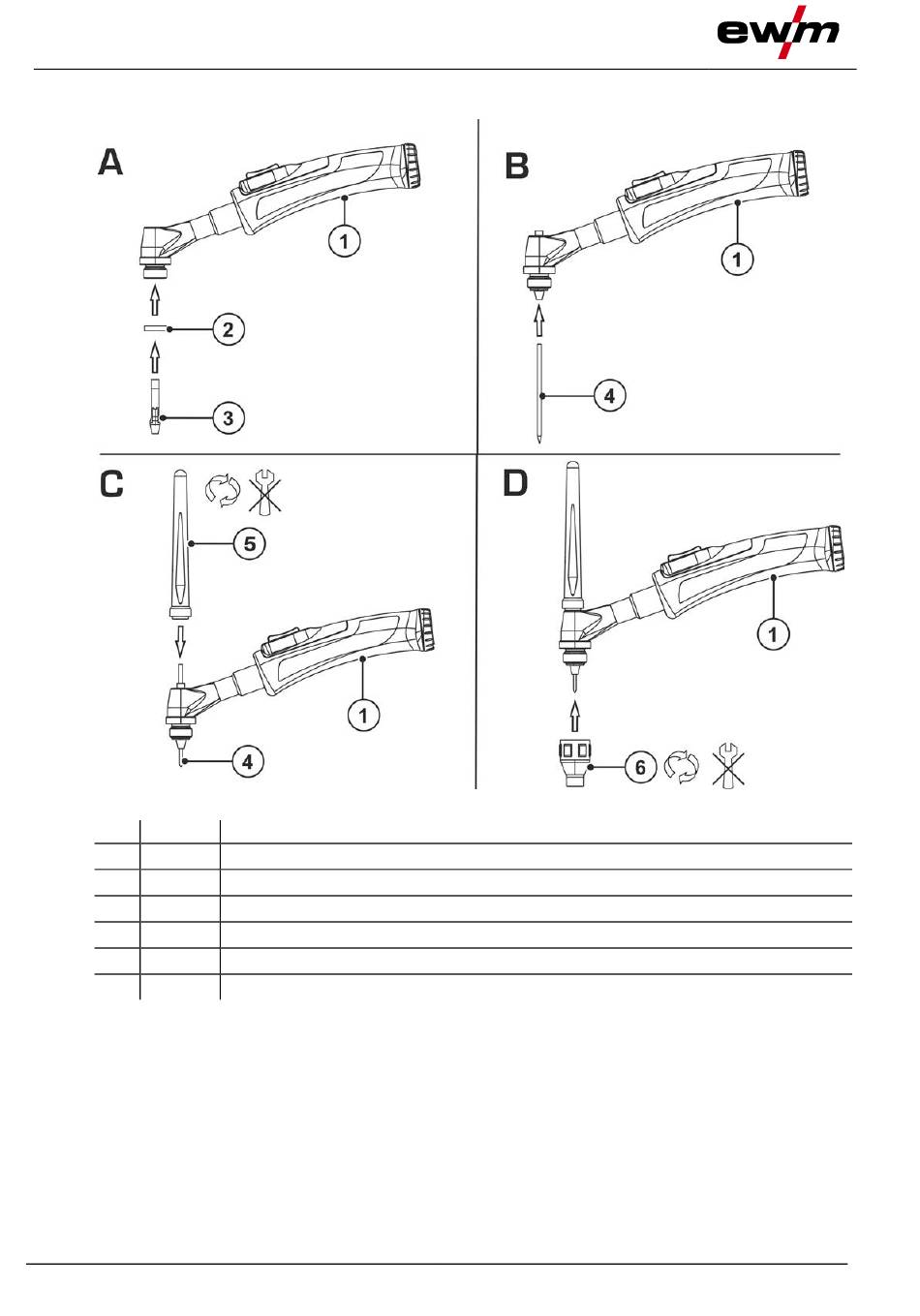

Isolator von unten auf den Brennerkopf schieben.
•
Spannhülsengehäuse von unten in Brennerkopf führen.
•
Elektrode mit der stumpfen Seite von unten in den Brenner einführen.
•
Brennerkappe aufschrauben.
•
Gasdüse per Hand aufschrauben.
•
Brennerkappe leicht wieder lösen, Elektrode richtig positionieren und Brennerkappe wieder mit der
Hand anziehen.
22
Beschreibung
0
Handgriff
Isolator
Spannhülse
Elektrode
Brennerkappe
Gasdüse
Abbildung 5-2
099-011445-EW500
24.06.2021
