Gerätebeschreibung - Schnellübersicht

Anschlussvarianten

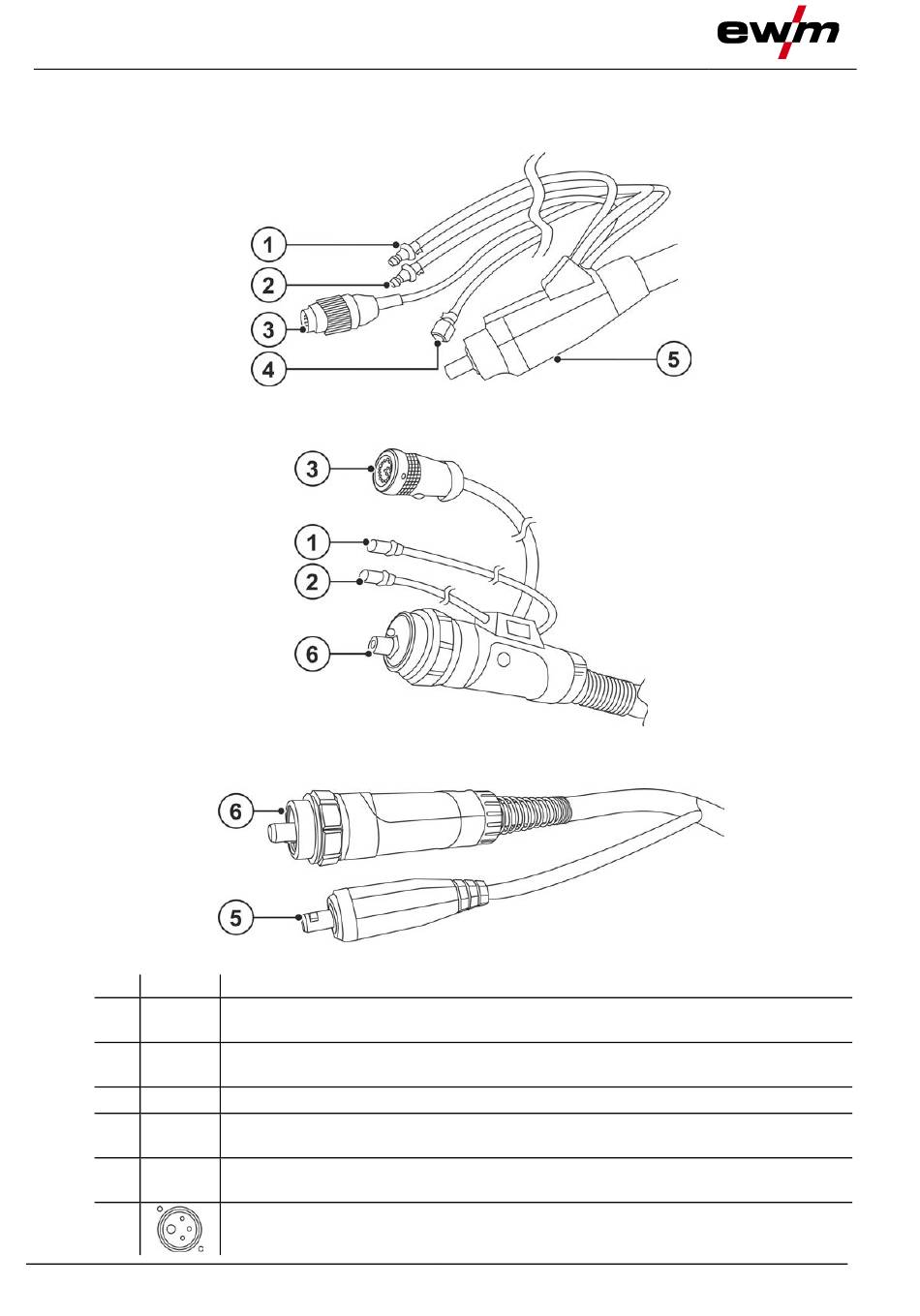

4.2 Anschlussvarianten
4.2.1

Dezentralanschluss

4.2.2

Eurozentralanschluss

4.2.3

Eurozentralanschluss - KOMBI

Pos. Symbol
1
2
3
4
5
6
16
Beschreibung 0
Schnellverschlussnippel, NW 5
Kühlmittelrücklauf (rot)
Schnellverschlussnippel, NW 5
Kühlmittelvorlauf (blau)
Kabelstecker, Steuerleitung
Schutzgasschlauch
Überwurfmutter G ¼"
Anschluss Schweißstrom
dezentral
Eurozentralanschluss
Schweißstrom und Schutzgas integriert.
Abbildung 4-2
Abbildung 4-3
Abbildung 4-4
