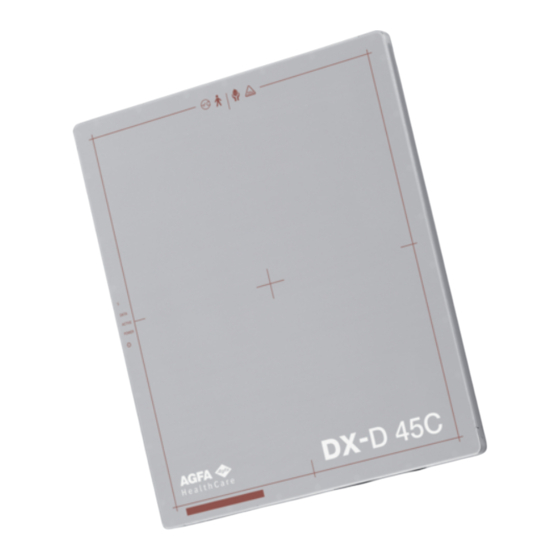

AGFA DX-D 45C Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. AGFA Anleitungen
  4. Medizinische Ausstattung
  5. DX-D 45C
  6. Bedienungsanleitung

AGFA DX-D 45C Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
DX-D 45C, DX-D 45G
6007/101
6007/201
Bedienungsanleitung
0292B DE 20190401 1627
Inhaltsverzeichnis
loading

Verwandte Anleitungen für AGFA DX-D 45C

Inhaltszusammenfassung für AGFA DX-D 45C

  • Seite 1 DX-D 45C, DX-D 45G 6007/101 6007/201 Bedienungsanleitung 0292B DE 20190401 1627...

  • Seite 2: Inhaltsverzeichnis

    | DX-D 45C, DX-D 45G | Inhalt Inhalt Rechtliche Hinweise .............. 5 Einführung zu diesem Handbuch ...........6 Anwendungsbereich ..........7 Über die Sicherheitshinweise in diesem Dokument ..Haftungsausschluss ........... 9 Einführung zum DR-Detektor ..........10 Verwendungszweck ..........11 Verwendungshinweise ..........11 Vorgesehene Anwender ..........12...
  • Seite 3 DX-D 45C, DX-D 45G | Inhalt | iii Zusätzliche Kennzeichnungen des Ladegeräts des DR-Detektors ..........45 Zusätzliche Kennzeichnung der Systemsteuereinheit ........46 Zusätzliche Kennzeichnung der Mini- Systemsteuereinheit ........47 Aufrufen des Infofeldes ........48 Reinigung und Desinfektion ........49 Reinigung ............ 50 Verwendungen eines schützenden Plastikbeutels ................51...
  • Seite 4 | DX-D 45C, DX-D 45G | Inhalt Aufladen des Akkus mit dem DR-Detektorkabel ................96 Registrierung des DR-Detektors an einer anderen NX- Arbeitsstation ............97 Verwendung der Wi‑Fi‑Einstellungen in Windows, um zwischen dem drahtlosen DR‑Detektor und dem drahtlosen Krankenhausnetzwerk zu wechseln ..

  • Seite 5: Rechtliche Hinweise

    Für weitere Informationen über Produkte von Agfa besuchen Sie bitte www.agfa.com. Agfa und der Agfa-Rhombus sind Marken der Agfa-Gevaert N.V., Belgien, oder ihrer Tochtergesellschaften. DX-D 45C und DX-D 45G sind Marken von Agfa N.V., Belgien, oder einer ihrer Tochtergesellschaften. Alle anderen Markenzeichen sind Eigentum ihrer jeweiligen Inhaber und werden zu redaktionellen Zwecken und ohne die Absicht einer Verletzung verwendet.

  • Seite 6: Einführung Zu Diesem Handbuch

    6 | DX-D 45C, DX-D 45G | Einführung zu diesem Handbuch Einführung zu diesem Handbuch Themen: • Anwendungsbereich • Über die Sicherheitshinweise in diesem Dokument • Haftungsausschluss 0292B DE 20190401 1627...

  • Seite 7: Anwendungsbereich

    DX-D 45C, DX-D 45G | Einführung zu diesem Handbuch | 7 Anwendungsbereich Dieses Handbuch enthält allgemeine Informationen für den sicheren und effektiven Betrieb der drahtlosen DR-Detektoren DX-D 45C und DX-D 45G sowie den Peripheriegeräten, nachfolgend als DR-Detektor bezeichnet. 0292B DE 20190401 1627...

  • Seite 8: Über Die Sicherheitshinweise In Diesem Dokument

    8 | DX-D 45C, DX-D 45G | Einführung zu diesem Handbuch Über die Sicherheitshinweise in diesem Dokument Die folgenden Beispiele zeigen, wie Warnungen, Hinweise mit der Kennzeichnung „Achtung“, Anweisungen und allgemeine Hinweise in diesem Handbuch angezeigt werden. Im Text wird der jeweilige Verwendungszweck erläutert.

  • Seite 9: Haftungsausschluss

    DX-D 45C, DX-D 45G | Einführung zu diesem Handbuch | 9 Haftungsausschluss Bei unzulässigen Änderungen am Inhalt oder Format übernimmt Agfa keine Haftung bzgl. der Verwendung dieses Dokuments. Es wurde jede erdenkliche Sorgfalt darauf verwandt, die Richtigkeit der in diesem Dokument enthaltenen Informationen sicherzustellen. Agfa übernimmt jedoch keine Haftung für Fehler, Ungenauigkeiten oder...

  • Seite 10: Einführung Zum Dr-Detektor

    10 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Einführung zum DR-Detektor Themen: • Verwendungszweck • Verwendungshinweise • Vorgesehene Anwender • Konfiguration • Geräteklassifizierung • Optionen und Zubehör • Bedienelemente • Systemdokumentation • Schulung • Produktreklamationen • Kompatibilität •...

  • Seite 11: Verwendungszweck

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 11 Verwendungszweck Der DR-Detektor ist ein verdrahtetes und drahtloses digitales bildgebendes Röntgengerät, das herkömmlich als Flat-Panel-Detektor oder Flachdetektor bezeichnet wird. Er ist für alle allgemeinen Röntgenanwendungen ausgelegt. Der DR-Detektor wird von qualifiziertem Personal in einer radiologischen Umgebung eingesetzt, um Röntgenbilder zu erfassen und diese Bilder an die...

  • Seite 12: Vorgesehene Anwender

    12 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Vorgesehene Anwender Dieses Handbuch ist für geschulte Benutzer von Agfa-Produkten gedacht. Mit Benutzern werden Personen bezeichnet, die tatsächlich mit dem Gerät arbeiten, und Personen, die für das Gerät zuständig sind. Vor der Arbeit mit diesem Gerät muss der Benutzer alle Warnhinweise, Hinweise mit der...

  • Seite 13: Konfiguration

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 13 Konfiguration Der DR-Detektor ist eine Komponente, die in ein Röntgensystem integriert werden kann und mit einer Arbeitsstation kommuniziert. Mehrere DR- Detektoren können mit einer einzigen Arbeitsstation kommunizieren. Ein DR- Detektor kann zwischen mehreren NX-Arbeitsstationen geteilt werden.
  • Seite 14 14 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Ein DR-Detektor kann nicht zur Kommunikation mit mehr als einer Arbeitsstation über den internen drahtlosen Adapter der Arbeitsstation konfiguriert werden. DR-Detektor Verbindungskabel für den DR-Detektor (kabelgebundene Konfiguration) Systemsteuereinheit Arbeitsstation Abbildung 2: DR-Detektorkonfiguration (kabelgebunden)
  • Seite 15 DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 15 DR-Detektor Akku DR-Detektor Akkuladegerät DR-Detektor Röntgengenerator Systemsteuereinheit (einschließlich eines Drahtloszugriffspunkts) Arbeitsstation Abbildung 3: DR-Detektorkonfiguration mit Röntgengeneratorsynchronisierung Verwandte Links Automatische Belichtungserfassung auf Seite 91 Registrierung des DR-Detektors an einer anderen NX-Arbeitsstation auf Seite ‑...

  • Seite 16: Geräteklassifizierung

    16 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Geräteklassifizierung Gemäß EN/IEC 60601-1, medizinische elektrische Geräte, allgemeine Sicherheitsanforderungen, 3. Ausgabe, entspricht der DR-Detektor einschließlich Akkupack den folgenden Klassifizierungen. Gerät der Klasse I Interne Stromversorgung Gerät vom Typ B Ein Geräteteil des Typs B bietet einen speziellen Schutzgrad gegen Stromschlag, insbesondere hinsicht- lich des zulässigen Kriechstroms und der Zuverlässig-...

  • Seite 17: Optionen Und Zubehör

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 17 Optionen und Zubehör • DR-Detektor-Akku • DR-Detektor-Akkuladegerät Die Lieferung enthält mehrere Etiketten. Wenn Sie mehrere DR-Detektoren verwenden, wird zur Identifizierung der DR-Detektoren jeweils ein Spitzname auf den Etiketten vermerkt. Auf der Rasterlade des Röntgensystems wird zur Identifizierung des speziellen Arbeitsbereichs des jeweiligen DR-Detektors ein identisches Etikett aufgeklebt.

  • Seite 18: Streustrahlenraster

    18 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Streustrahlenraster Streustrahlenraster werden zur Reduzierung von Streustrahlung und zur Verbesserung der Bildqualität verwendet. Raster sind als Zubehör erhältlich. Informationen zu den technischen Daten von Streustrahlenrastern, die mit dem System und den DR-Detektoren kompatibel sind, finden Sie auf der Webseite von Agfa.

  • Seite 19: Dr-Detektorkabel

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 19 DR-Detektorkabel Das DR-Detektorkabel verbindet den DR-Detektor mit der Systemsteuereinheit. Das DR-Detektorkabel kann für zwei unterschiedliche Funktionen verwendet werden. Welche dieser beiden Funktionen aktiviert ist, wird während der Installation ausgewählt. Es können nicht beide Funktionen am selben Detektor aktiviert werden.

  • Seite 20: Bedienelemente

    20 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Bedienelemente Themen: • DX-D 45C, DX-D 45G • DR-Detektor-Akkuladegerät • DR-Detektor-Doppelakkuladegerät • Systemsteuereinheit • DR-Detektor-Anzeige auf der NX-Arbeitsstation 0292B DE 20190401 1627...

  • Seite 21: Dx-D 45C, Dx-D 45G

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 21 DX-D 45C, DX-D 45G DR-Detektor-Akku Versorgt den Detektor bei drahtloser Kommunikation mit Strom. DR-Detektor Akkufachverriegelung Den Akku entsperren. Akku-Statusanzeige Antenne des drahtlosen Netzwerkadapters Betrieb in drahtloser Konfiguration. Ein-/Ausschalter Statusanzeigen • Die blaue Anzeige zeigt den Datenkommunikationsstatus an.

  • Seite 22: Dr-Detektor-Akkuladegerät

    22 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor DR-Detektor-Akkuladegerät Das Akkuladegerät hat zwei Fächer, in die jeweils ein Akku eingelegt werden kann. Erstes Fach (oben) Zweites Fach (unten) Statusanzeige für jedes Fach • Orange zur Anzeige, dass der Akku aufgeladen wird.

  • Seite 23: Dr-Detektor-Doppelakkuladegerät

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 23 DR-Detektor-Doppelakkuladegerät Das Doppelakkuladegerät ist abhängig von der Konfiguration Ihres Systems erhältlich. Das Akkuladegerät hat zwei Fächer, in die zwei unterschiedliche Akkumodelle eingelegt werden können. Anzeigelampe des Akkuladegerätes des FXRB-01A-Akkus Anzeigelampe des Akkuladegerätes des FXRB-03A-Akkus •...

  • Seite 24: Systemsteuereinheit

    24 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Systemsteuereinheit Die Systemsteuereinheit ist über ein drahtloses Netzwerk oder das DR- Detektorkabel mit dem DR-Detektor verbunden. Bei einer Konfiguration mit einer Röntgengeneratorsynchronisierung ist die Systemsteuereinheit mit dem Röntgengenerator verbunden, um die Belichtung zu synchronisieren.

  • Seite 25: Dr-Detektor-Anzeige Auf Der Nx-Arbeitsstation

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 25 DR-Detektor-Anzeige auf der NX-Arbeitsstation Die DR-Detektor-Anzeige befindet sich in der Titelleiste der NX-Anwendung. Die DR-Detektor-Anzeige zeigt an, welcher DR-Detektor aktiv ist und in welchem Status sich dieser befindet. Mithilfe der DR-Detektor-Anzeige kann ein anderer DR-Detektor aktiviert werden.

  • Seite 26: Dr-Detektor Belichtungssynchronisierung

    26 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Status- (leer) symbol des DR- (Blinkt) Detektors Bedeu- Der DR-De- Der DR-Detek- Der DR-Detek- Der DR-Detek- tung tektor ist tor initialisiert tor ist ausge- tor ist inaktiv bereit für für die Aufnah-...

  • Seite 27: Systemdokumentation

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 27 Systemdokumentation Die Dokumentation umfasst eine Bedienungsanleitung (dieses Dokument) und zugehörige Dokumentationen: • NX-Bedienungsanleitung (4420) • NX-Expertenhandbuch (4421) • Blätter NX „Erste Schritte“ (4424) • NX-Problemlösungsübersicht (4425) • DX-D DR Detector Calibration Key User Manual (Expertenhandbuch für die DX-D DR-Detektorkalibrierung) (0134) •...

  • Seite 28: Schulung

    28 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Schulung Der Benutzer muss eine entsprechende Schulung über die sichere und effiziente Verwendung des Systems durchlaufen haben, bevor er damit arbeitet. Die Schulungsanforderungen können von Land zu Land unterschiedlich sein. Der Benutzer muss sicherstellen, dass diese Schulung den vor Ort geltenden gesetzlichen Bestimmungen oder Vorschriften entspricht.

  • Seite 29: Produktreklamationen

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 29 Produktreklamationen Jede Fachkraft, die im Gesundheitswesen und in der Gesundheitsvorsorge tätig ist (z. B. Abnehmer oder Benutzer dieser Produktlösung) und die Reklamationen oder Beanstandungen hinsichtlich der Qualität, Beständigkeit, Zuverlässigkeit, Sicherheit, Effizienz und/oder Leistung dieses Produkts hat, muss Agfa benachrichtigen.

  • Seite 30: Kompatibilität

    30 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Kompatibilität Das System darf nur zusammen mit anderen Geräten oder Komponenten verwendet werden, wenn diese von Agfa ausdrücklich als kompatibel anerkannt sind. Eine Liste solcher Geräte und Komponenten ist auf Anfrage von Agfa erhältlich.

  • Seite 31: Einhaltung Von Vorschriften

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 31 Einhaltung von Vorschriften Themen: • Allgemeines • Sicherheit • Elektromagnetische Verträglichkeit • Hochfrequenz 0292B DE 20190401 1627...

  • Seite 32: Allgemeines

    32 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Allgemeines • Das Produkt wurde gemäß den MEDDEV-Richtlinien in Bezug auf die Anwendung medizinischer Geräte entwickelt und im Zuge der durch die EU-Richtlinie 93/42/EWG für medizinische Geräte geforderten Konformitätsbewertungsverfahren geprüft.

  • Seite 33: Hochfrequenz

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 33 Hochfrequenz Konformitätserklärung FCC Teil 15.107(b) / Teil 15.109(b) FCC Teil 15 Unterabschnitt E 15.407 FCC Teil 15 Unterabschnitt C 15.247 Europäische ETSI EN 301489-1 V1.8.1 (EMC) Union (und ETSI EN 301489-17 V2.1.1 (EMC) EWR) EN 300328 V1.7.1...

  • Seite 34: Einschränkungen Der Verwendung Im Außenbereich

    34 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Einschränkungen der Verwendung im Außenbereich Bei der Verwendung der Bandbreiten U-NII Low (5 150 – 5 250 MHz) und U- NII Mid (5 250 – 5 350 MHz) des im Gerät integrierten WLAN-Moduls im Außenbereich gelten in den folgenden Mitgliedsstaaten Einschränkungen:...

  • Seite 35: Anschlussfähigkeit

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 35 Anschlussfähigkeit Themen: • Drahtlose Kommunikation • Kommunikation über Kabel 0292B DE 20190401 1627...

  • Seite 36: Drahtlose Kommunikation

    36 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Drahtlose Kommunikation Die drahtlose Kommunikation wird zwischen dem internen Funkmodul des DR-Detektors und der NX-Arbeitsstation über den Drahtloszugriffspunkt aufgebaut. Der DR-Detektor erfüllt den IEEE-Standard 802.11n (2,4 GHz/ 5 GHz). Das verfügbare Frequenzband variiert in Abhängigkeit lokaler Funkgesetze und Systemanforderungen.

  • Seite 37: Kommunikation Über Kabel

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 37 Kommunikation über Kabel Die Verwendung von anderem Zubehör und Kabeln als den spezifizierten oder von dem Hersteller als Ersatzteil verkauften, kann zu erhöhten Strahlungsemissionen oder verminderter Stabilität des Gerätes führen.

  • Seite 38: Installation

    38 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Installation Die Installation und Konfiguration wird von einem von Agfa geschulten und autorisierten Servicetechniker durchgeführt. Für weitere Informationen wenden Sie sich bitte an Ihre örtliche Support-Vertretung. Bei einer Konfiguration mit mehreren DR-Detektoren desselben Typs, muss jeder DR-Detektor mit einem eindeutigen Spitznamen versehen werden.
  • Seite 39 DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 39 Anmerkung: Verwenden Sie dieses Gerät nicht in Kombination mit Peripheriegeräten wie Defibrillatoren oder großen Elektromotoren, da dies Netzbrummen oder Netzspannungsschwankungen verursachen und einen normalen Betrieb dieses Geräts und von Peripheriegeräten verhindern könnte.

  • Seite 40: Meldungen

    40 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Meldungen Unter bestimmten Bedingungen zeigt der DR-Detektor ein Dialogfeld mit einer Meldung in der Mitte des Bildschirms der NX-Arbeitsstation an. Durch diese Meldung wird der Benutzer darüber informiert, dass ein Problem aufgetreten ist oder dass eine angeforderte Aktion nicht durchgeführt werden...

  • Seite 41: Kennzeichnungen

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 41 Kennzeichnungen Symbol Erläuterung Ein (Anschluss an das Stromnetz) Ein (Anschluss an das Stromnetz) für einen Teil des Ge- räts Aus (Trennung vom Stromnetz) Aus (Trennung vom Stromnetz) für einen Teil des Ge- räts...
  • Seite 42 42 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Symbol Erläuterung Das Gerät enthält ein Sendemodul, das nicht-ionisie- rende Strahlung erzeugt. Hersteller Herstellungsdatum Seriennummer Dieses Zeichen gibt an, dass das Gerät der Richtlinie 93/42/EWG (für die Europäische Union) entspricht.
  • Seite 43 DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 43 Symbol Erläuterung Allgemeine Warnung, Vorsicht oder Gefahr. Gefährliche Spannung Allgemein verbindliche Handlung. Themen: • Zusätzliche Kennzeichnungen des DR-Detektors • Zusätzliche Kennzeichnungen des Akkus des DR-Detektors • Zusätzliche Kennzeichnungen des Ladegeräts des DR-Detektors •...

  • Seite 44: Zusätzliche Kennzeichnungen Des Dr-Detektors

    44 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Zusätzliche Kennzeichnungen des DR-Detektors Typenschild an der Rückseite des DR-Detek- tors. DR-Detektor Identifikationsetikett Kennzeichnung Bedeutung Beschriftbares Etikett, um einen DR-Detektor als zugehö- rig zu einem Röntgensystem zu kennzeichnen. Zusätzliche Kennzeichnungen des Akkus des DR-Detektors Typenschild an der Rückseite des Akkus.

  • Seite 45: Zusätzliche Kennzeichnungen Des Ladegeräts Des Dr-Detektors

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 45 Zusätzliche Kennzeichnungen des Ladegeräts des DR-Detektors Typenschild an der Unterseite des Ladegerä- tes. 0292B DE 20190401 1627...

  • Seite 46: Zusätzliche Kennzeichnung Der Systemsteuereinheit

    46 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Zusätzliche Kennzeichnung der Systemsteuereinheit Typenschild an der Unterseite der Systemsteuer- einheit. 0292B DE 20190401 1627...

  • Seite 47: Zusätzliche Kennzeichnung Der Mini-Systemsteuereinheit

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 47 Zusätzliche Kennzeichnung der Mini-Systemsteuereinheit Typenschild an der Unterseite der Mini-Sys- temsteuereinheit. 0292B DE 20190401 1627...

  • Seite 48: Aufrufen Des Infofeldes

    48 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Aufrufen des Infofeldes 1. Klicken Sie auf der NX-Arbeitsstation im Hauptmenüfenster im Abschnitt „Werkzeuge“ auf Über die Lösung. Abbildung 9: Fenster „Hauptmenü“. Daraufhin wird das Infofeld geöffnet, in dem Details zur aktuellen Ausgabe und Version der DR-Retrofit-Lösung und der XRDI-Software...

  • Seite 49: Reinigung Und Desinfektion

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 49 Reinigung und Desinfektion Alle zutreffenden Richtlinien und Verfahren müssen eingehalten werden, um eine Kontaminierung von Personal, Patienten und des Geräts zu vermeiden. Alle bestehenden allgemeinen Vorsichtsmaßnahmen sind auszuweiten, um potenzielle Kontaminationen sowie (engen) Kontakt von Patienten mit dem Gerät zu vermeiden.

  • Seite 50: Reinigung

    50 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Reinigung So reinigen Sie das Gehäuse des Geräts: 1. Schalten Sie das System aus. WARNUNG: Wenn Geräte gereinigt werden müssen, vergewissern Sie sich, dass alle Geräte AUSGESCHALTET sind, und ziehen Sie das Stromkabel aus der Steckdose.

  • Seite 51: Verwendungen Eines Schützenden Plastikbeutels

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 51 Verwendungen eines schützenden Plastikbeutels WARNUNG: In den DR-Detektor eindringende Flüssigkeiten können zu Fehlfunktionen und Kontaminierung führen. Wenn die Möglichkeit besteht, dass der Detektor mit Flüssigkeiten (Körperflüssigkeiten, Desinfektionsmitteln etc.) in Kontakt kommt, muss der DR-Detektor während der Untersuchung mit einem Plastikbeutel geschützt...

  • Seite 52: Desinfektion

    52 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Desinfektion Verwenden Sie zum Desinfizieren des Geräts ausschließlich von Agfa zugelassene Desinfektionsmittel und Desinfektionsmethoden, die den nationalen gesetzlichen Bestimmungen und Richtlinien entsprechen, als auch dem Schutz vor Explosionen. Wenn Sie andere Desinfektionsmittel verwenden möchten, ist zuvor die Genehmigung von Agfa einzuholen, da die...

  • Seite 53: Zugelassene Desinfektionsmittel

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 53 Zugelassene Desinfektionsmittel Spezifikationen zu den Desinfektionsmitteln, die mit dem Verkleidungsmaterial des Geräts als verträglich gelten und für die Außenfläche des Geräts verwendet werden können, finden Sie auf der Agfa- Website.

  • Seite 54: Sicherheitsanweisungen Zur Desinfektion

    54 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Sicherheitsanweisungen zur Desinfektion WARNUNG: Wenn Geräte gereinigt werden müssen, vergewissern Sie sich, dass alle Geräte AUSGESCHALTET sind, und ziehen Sie das Stromkabel aus der Steckdose. Anderenfalls kann dies zu Feuer oder einem Stromschlag führen.

  • Seite 55: Reinigung Des Inneren Des Akkufachs

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 55 Reinigung des Inneren des Akkufachs Verwenden Sie ein Wattestäbchen. Die Länge des Wattestäbchens muss 15 cm oder länger sein. Verwenden Sie das Wattestäbchen zur Verlängerung bei Bedarf in Verbindung mit einem Halter.

  • Seite 56: Wartung

    56 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Wartung Genaue Informationen über die Wartungspläne können Sie von einem von Agfa geschulten und autorisierten Kundendiensttechniker erhalten. Um sicherzustellen, dass das Gerät sicher und ordnungsgemäß verwendet wird, ist das Gerät vor der Verwendung zu überprüfen. Wenn Sie bei der Prüfung Probleme erkennen, die Sie nicht korrigieren können, wenden Sie...

  • Seite 57: Tägliche Prüfung

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 57 Tägliche Prüfung WARNUNG: Vergewissern Sie sich aus Sicherheitsgründen, dass alle Geräteteile AUSGESCHALTET sind, bevor Sie Nachfolgendes durchführen. Andernfalls kann es zu Stromschlägen kommen. Detektor 1. Vergewissern Sie sich, dass die Kabel nicht beschädigt und die Kabelummantelungen nicht gerissen sind.

  • Seite 58: Halbjährliche Prüfung

    58 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Halbjährliche Prüfung Auf der NX-Arbeitsstation wird eine Meldung angezeigt, wann die halbjährliche Prüfung fällig ist. Führen Sie halbjährlich oder wenn sich die Aufnahmebedingungen wesentlich geändert haben eine Kalibrierung durch. Weiterführende Informationen finden Sie im DX-D DR Detector Calibration Key User Manual (Expertenhandbuch für die DX-D DR-Detektorkalibrierung) (Dok.

  • Seite 59: Regelmäßige Prüfung Und Wartung

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 59 Regelmäßige Prüfung und Wartung Zur Gewährleistung der Sicherheit von Patienten, Bedienpersonal und anderen Personen sowie zur Aufrechterhaltung der Leistung und Zuverlässigkeit des Geräts muss eine regelmäßige Prüfung mindestens einmal pro Jahr durchgeführt werden. Reinigen Sie das Gerät, nehmen Sie Anpassungen vor oder ersetzen Sie Verbrauchsmaterialien.

  • Seite 60: Verfügbarkeit Von Ersatzteilen

    60 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Verfügbarkeit von Ersatzteilen Teile, die zum Erhalt der Funktionsfähigkeit des Produkts erforderlich sind, werden für 7 Jahre nach Einstellung der Herstellung für Reparaturzwecke auf Lager gehalten. 0292B DE 20190401 1627...

  • Seite 61: Reparatur

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 61 Reparatur Das Gerät kann nur im Werk repariert werden. 0292B DE 20190401 1627...

  • Seite 62: Schutz Von Patientendaten

    62 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Schutz von Patientendaten Der Benutzer muss sicherstellen, dass die gesetzlich geschützten Patientenrechte gewahrt und die Patientendaten geschützt werden. Der Benutzer muss festlegen, wer in welchen Situationen Zugang zu den Patientendaten hat.

  • Seite 63: Umweltschutz

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 63 Umweltschutz Eine gesetzeswidrige Entsorgung dieses Produkts kann negative Auswirkungen auf die Gesundheit und die Umwelt haben. Aus diesem Grund sind bei der Entsorgung dieses Produkts unbedingt die in Ihrer Region geltenden Gesetze und Bestimmungen einzuhalten.
  • Seite 64 64 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Für Ersatzbatterien bzw. Ersatzakkus wenden Sie sich bitte an ihre lokale Vertriebsorganisation. 0292B DE 20190401 1627...

  • Seite 65: Sicherheitsanweisungen

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 65 Sicherheitsanweisungen WARNUNG: Die Sicherheit ist nur garantiert, wenn das Produkt von einem zertifizierten Agfa-Servicetechniker installiert wurde. WARNUNG: Nicht sachgemäße Änderungen, Zusätze, Wartungen oder Reparaturen des Systems können zu Verletzungen von Personen, elektrischem Schlag und Beschädigungen des Geräts...
  • Seite 66 66 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor WARNUNG: Legen Sie nichts auf das Gerät. Der Gegenstand könnte herunterfallen und zu Verletzungen führen. Des Weiteren kann es durch Metallgegenstände wie Nadeln, Heftklammern oder Klemmen, die in das Gerät fallen, oder verschüttete Flüssigkeit zu Feuer oder Stromschlag kommen.
  • Seite 67 DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 67 wenn es offensichtlich ist, dass die Betriebsbedingungen nicht eingehalten werden. VORSICHT: Schalten Sie alle Geräteteile aus Sicherheitsgründen AUS, wenn sie nicht verwendet werden. VORSICHT: Gehen Sie vorsichtig mit dem Gerät um. Tauchen Sie das Gerät nicht in Wasser ein.
  • Seite 68 68 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor • Wenn Flüssigkeit in das Gerät gelaufen ist oder ein Metallgegenstand durch die Öffnung gefallen ist; • Wenn das Gerät heruntergefallen und beschädigt ist. VORSICHT: Gehen Sie bei der Handhabung des DR-Detektors äußerst behutsam vor.

  • Seite 69: Dr-Detektor-Akku

    DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 69 DR-Detektor-Akku Sicherheitsanweisungen WARNUNG: Verwenden Sie kein anderes als das speziell zur Verwendung mit diesem Gerät vorgesehene Ladegerät. Der Akku wird mit dem DR-Detektor verwendet. Verwenden Sie die beiden nicht in anderen Kombinationen.
  • Seite 70 70 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Verletzungen nicht das Innere des Akkus, wenn er gebrochen oder anderweitig beschädigt ist. Beenden Sie umgehend die Verwendung des Akkuladegerätes, wenn Rauch austritt, ein merkwürdiger Geruch wahrzunehmen ist oder es sich sonst ungewöhnlich verhält.
  • Seite 71 DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 71 aufgeladen wird. Das Akkupack kann nicht geladen werden, wenn es zu stark entladen wurde. Bevor Sie das Akkupack entsorgen, decken Sie die Pole mit Klebeband oder ähnlicher Isolierung ab. Der Kontakt mit anderen Metallmaterialien kann einen Brand oder eine Explosion verursachen.

  • Seite 72: Sicherheitshinweise Für Die Stromversorgung

    72 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Sicherheitshinweise für die Stromversorgung WARNUNG: Betreiben Sie das Gerät ausschließlich mit der auf dem Typenschild angegebenen Stromversorgungsart. Anderenfalls kann dies zu Feuer oder einem Stromschlag führen. WARNUNG: Verwenden Sie ausschließlich die mit diesem Gerät mitgelieferten Stromkabel.
  • Seite 73 DX-D 45C, DX-D 45G | Einführung zum DR-Detektor | 73 WARNUNG: Schließen Sie das AC- oder DC-Stromkabel nicht an das laufende Gerät an. Anderenfalls kann dies zu Schäden am Gerät führen. WARNUNG: Achten Sie darauf, dass Sie das Stromkabel beim Herausziehen aus der Steckdose am Stecker halten.

  • Seite 74: Sicherheitsanweisungen Für Die Systemsteuereinheit

    74 | DX-D 45C, DX-D 45G | Einführung zum DR-Detektor Sicherheitsanweisungen für die Systemsteuereinheit WARNUNG: Um eine Überhitzung zu verhindern, dürfen die Belüftungsöffnungen nicht blockiert werden. Eine Überhitzung kann Systemfehlfunktionen und Schäden verursachen. WARNUNG: Gewährleisten Sie eine kontinuierliche Stromversorgung des Systems, mit Spannung und Strom gemäß...

  • Seite 75: Erste Schritte

    DX-D 45C, DX-D 45G | Erste Schritte | 75 Erste Schritte Themen: • Starten des DR-Detektors • DR-Detektor – Grundlegender Arbeitsablauf • Leitlinien für pädiatrische Anwendungen • Abschalten des DR-Detektors • Automatische Belichtungserfassung 0292B DE 20190401 1627...

  • Seite 76: Starten Des Dr-Detektors

    Starten des DR-Detektors VORSICHT: Verwenden Sie diesen Akku ausschließlich als Stromquelle für die Detektoren DX-D 45C oder DX-D 45G und nicht für andere Geräte. Achten Sie darauf, dass Sie ausschließlich das für den Detektor DX-D 45C oder DX-D 45G vorgesehene Akkupack verwenden.
  • Seite 77 DX-D 45C, DX-D 45G | Erste Schritte | 77 c) Drücken Sie den Sicherungshebel nach rechts, um den Akku zu verriegeln. d) Schließen Sie die Abdeckung des Akkufachs. 4. Schalten Sie den Detektor ein. Anmerkung: Starten Sie vor der Verwendung des Detektors die NX-Arbeitsstation.
  • Seite 78 78 | DX-D 45C, DX-D 45G | Erste Schritte Kommuniziert der DR-Detektor über den internen drahtlosen Adapter der Arbeitsstation, wechseln Sie die NX-Arbeitsstation auf das drahtlose Netzwerk des DR-Detektors. Der DR-Detektor ist bereit. Stellen Sie sicher, dass Sie das Gerät täglich auf ordnungsgemäße Funktionstüchtigkeit überprüfen, bevor Sie Aufnahmen durchführen.

  • Seite 79: Dr-Detektor - Grundlegender Arbeitsablauf

    DX-D 45C, DX-D 45G | Erste Schritte | 79 DR-Detektor – Grundlegender Arbeitsablauf Themen: • Schritt 1: Abrufen der Patientendaten • Schritt 2: Auswahl der Belichtung • Schritt 3: Vorbereitung der Belichtung • Schritt 4: Kontrollieren der Belichtungseinstellungen • Schritt 5: Durchführen der Aufnahme •...

  • Seite 80: Schritt 1: Abrufen Der Patientendaten

    80 | DX-D 45C, DX-D 45G | Erste Schritte Schritt 1: Abrufen der Patientendaten An der NX-Arbeitsstation: 1. Wenn ein neuer Patient hereinkommt, sind die Patientendaten für die Untersuchung zu bestimmen. 2. Beginnen Sie mit der Untersuchung. Schritt 2: Auswahl der Belichtung 1.

  • Seite 81: Schritt 3: Vorbereitung Der Belichtung

    DX-D 45C, DX-D 45G | Erste Schritte | 81 Schritt 3: Vorbereitung der Belichtung Im Untersuchungsraum: 1. Positionieren Sie den DR-Detektor. Wenn Sie eine Rasterlade verwenden, überprüfen Sie, dass die Bezeichnungen auf den Etiketten auf dem DR-Detektor und der Rasterlade übereinstimmen.

  • Seite 82: Schritt 4: Kontrollieren Der Belichtungseinstellungen

    82 | DX-D 45C, DX-D 45G | Erste Schritte Schritt 4: Kontrollieren der Belichtungseinstellungen Auf der DR-Detektor-Anzeige: 1. Überprüfen Sie, ob die DR-Detektor-Anzeige den Namen des verwendeten DR-Detektors anzeigt. 2. Wenn ein falscher DR-Detektor angezeigt wird, klicken Sie auf den Dropdownpfeil zur DR-Detektor-Anzeige und wählen Sie den richtigen...

  • Seite 83: Schritt 5: Durchführen Der Aufnahme

    DX-D 45C, DX-D 45G | Erste Schritte | 83 Schritt 5: Durchführen der Aufnahme Drücken Sie die Belichtungstaste, um die Aufnahme durchzuführen. Vergewissern Sie sich, dass der Generator aufnahmebereit ist, bevor Sie die Belichtungstaste drücken. WARNUNG: Die Strahlenanzeige an der Bedienerkonsole leuchtet während der Aufnahmeauslösung auf.

  • Seite 84: Schritt 6: Durchführen Einer Qualitätskontrolle

    84 | DX-D 45C, DX-D 45G | Erste Schritte Schritt 6: Durchführen einer Qualitätskontrolle An der NX-Arbeitsstation: 1. Wählen Sie das Bild aus, für das eine Qualitätskontrolle durchgeführt werden soll. 2. Bereiten Sie das Bild für die Diagnose vor, z. B. durch L/R-Markierungen oder Kommentare.

  • Seite 85: Positionieren Des Dr-Detektors

    DX-D 45C, DX-D 45G | Erste Schritte | 85 Positionieren des DR-Detektors WARNUNG: Da die Gerätekabel lang sind, achten Sie darauf, dass sich die Kabel bei Verwendung nicht verheddern. Achten Sie des Weiteren darauf, dass Sie nicht mit den Füßen am Kabel hängen bleiben.
  • Seite 86 86 | DX-D 45C, DX-D 45G | Erste Schritte Tabelle 1: Tisch mit Rasterlade Tisch mit Rasterlade, Hochformat Tisch mit Rasterlade, Querformat Anmerkung: NX ist für eine bestimmte Patientenausrichtung konfiguriert, entweder Kopf links (Standard) oder Kopf rechts. 0292B DE 20190401 1627...

  • Seite 87: Leitlinien Für Pädiatrische Anwendungen

    DX-D 45C, DX-D 45G | Erste Schritte | 87 Leitlinien für pädiatrische Anwendungen VORSICHT: Kinder sind strahlenempfindlicher als Erwachsene. Patienten profitieren von einer Annahme der Richtlinien der Kampagne „Sanfte Tomographie“ und einer Reduktion der Dosis für radiologische Verfahren unter Beibehaltung akzeptabler klinischer Bildqualität.
  • Seite 88 88 | DX-D 45C, DX-D 45G | Erste Schritte Zusammenfassung: • Machen Sie nur Bilder, wenn es einen klaren medizinischen Vorteil dabei gibt. • Machen Sie nur von dem angegebenen Bereich Bilder. • Verwenden Sie für eine adäquate Bildgebung die niedrigste Strahlenmenge basierend auf der Größe des Kindes (Verringerung des...

  • Seite 89: Abschalten Des Dr-Detektors

    DX-D 45C, DX-D 45G | Erste Schritte | 89 Abschalten des DR-Detektors So schalten Sie den DR-Detektor ab: 1. Schalten Sie den Detektor aus. Halten Sie die Taste Power ca. 3 Sekunden lang gedrückt. Alle Statusanzeigelampen sind aus. 2. Drücken Sie das Akkupack leicht nach unten und schieben Sie die Sicherungsriegel in die Position „entsperrt“...
  • Seite 90 90 | DX-D 45C, DX-D 45G | Erste Schritte Anmerkung: Wenn der Detektor und das Teil mit Handgriff und Raster nicht verwenden werden, bewahren Sie beides an einem festgelegten Platz oder an einer Stelle auf, wo sie sicher sind und nicht herunterfallen können.

  • Seite 91: Automatische Belichtungserfassung

    DX-D 45C, DX-D 45G | Erste Schritte | 91 Automatische Belichtungserfassung Der DR-Detektor erkennt Röntgenstrahlbelichtung, um die Bilderfassung automatisch durchzuführen. Bevor eine Belichtung durchgeführt wird, muss der DR-Detektor bereit sein. Überprüfen Sie den Status des DR-Detektors in der DR-Detektor-Anzeige. WARNUNG: Der Sensor für die automatische Belichtungserkennung muss...

  • Seite 92: Erweiterte Funktionen

    92 | DX-D 45C, DX-D 45G | Erweiterte Funktionen Erweiterte Funktionen Themen: • Detektorstatusanzeigen • Aufladen eines Akkus • Registrierung des DR-Detektors an einer anderen NX-Arbeitsstation ‑ Fi ‑ Einstellungen in Windows, um zwischen dem • Verwendung der Wi ‑ Detektor und dem drahtlosen Krankenhausnetzwerk zu...

  • Seite 93: Detektorstatusanzeigen

    DX-D 45C, DX-D 45G | Erweiterte Funktionen | 93 Detektorstatusanzeigen Tabelle 2: Detektorstatus Status Betriebsan- Statusanzeige Datenanzeige zeige Eingeschaltet, aber noch nicht bereit Eingeschaltet Detektor bereit Datenkommunikation läuft Drahtloses Datenkommu- nikationssetup läuft Ausgeschaltet Anmerkung: Wenn zwei oder mehr Statusanzeigen blinken, ist ein Fehler aufgetreten.

  • Seite 94: Aufladen Eines Akkus

    94 | DX-D 45C, DX-D 45G | Erweiterte Funktionen Aufladen eines Akkus So laden Sie einen Akku mit dem Akkuladegerät auf: 1. Schließen Sie das Netzteil am Stromnetz und an der Buchse des Aufladegeräts an. 2. Legen Sie den Akku in ein leeres Fach des Akkuladegeräts.

  • Seite 95: Einlegen Eines Akkus In Das Akkuladegerät

    DX-D 45C, DX-D 45G | Erweiterte Funktionen | 95 Einlegen eines Akkus in das Akkuladegerät Ein Akku kann in jedem der Fächer des Akkuladegerätes aufgeladen werden. Es können auch zwei Akkus gleichzeitig aufgeladen werden. Um einen Akku einzulegen, halten Sie ihn mit dem Pfeil mit der Markierung Insert (T) nach oben und in Richtung der Oberseite des Ladegerätes.

  • Seite 96: Aufladen Des Akkus Mit Dem Dr-Detektorkabel

    96 | DX-D 45C, DX-D 45G | Erweiterte Funktionen Aufladen des Akkus mit dem DR-Detektorkabel Zum Aufladen des Akkus verbinden Sie das DR-Detektorkabel das an dem DR- Detektor angeschlossen ist. Der Akkustatus kann von dem DR- Detektorschalter an der NX-Arbeitsstation abgelesen werden.

  • Seite 97: Registrierung Des Dr-Detektors An Einer Anderen Nx- Arbeitsstation

    DX-D 45C, DX-D 45G | Erweiterte Funktionen | 97 Registrierung des DR-Detektors an einer anderen NX- Arbeitsstation Der DR-Detektor kann für Untersuchungen an verschiedenen NX- Arbeitsstationen verwendet werden. Der DR-Detektor wird zur Kommunikation mit einer speziellen NX-Arbeitsstation eingestellt. Mit der Registrierung des DR-Detektors an einer anderen NX-Arbeitsstation wird die Verfügbarkeit des DR-Detektors zwischen den NX-Arbeitsstationen...
  • Seite 98 98 | DX-D 45C, DX-D 45G | Erweiterte Funktionen Es kann bis zu 30 Sekunden dauern, bis das Dialogfeld angezeigt wird. 2. Wählen Sie den Röntgenraum, in dem der DR-Detektor verwendet werden wird. Auf der NX-Arbeitsstation wird ein Dialogfeld zur Bestätigung der Registrierung eingeblendet.

  • Seite 99: Verwendung Der Wi-Fi-Einstellungen In Windows, Um Zwischen Dem Drahtlosen Dr-Detektor Und Dem Drahtlosen Krankenhausnetzwerk Zu Wechseln

    DX-D 45C, DX-D 45G | Erweiterte Funktionen | 99 Verwendung der Wi‑Fi‑Einstellungen in Windows, um zwischen dem drahtlosen DR‑Detektor und dem drahtlosen Krankenhausnetzwerk zu wechseln Hospital Network Die NX‑Arbeitsstation kann so konfiguriert werden, dass sie sowohl mit einem drahtlosen DR‑Detektor als auch mit einem drahtlosen Krankenhausnetzwerk verbunden ist.
  • Seite 100 100 | DX-D 45C, DX-D 45G | Erweiterte Funktionen Hospital Network DR Detector 1 DR Detector 2 Abbildung 17: Verfügbare drahtlose Netzwerke • Um sich mit dem Krankenhausnetzwerk zu verbinden, wählen Sie den Namen des Krankenhausnetzwerks aus. Wi-Fi Aktivieren Sie nicht die Option für die automatische Verbindung mit dem Krankenhausnetzwerk.

  • Seite 101: Problembehebung

    DX-D 45C, DX-D 45G | Problembehebung | 101 Problembehebung Themen: • Artefakt in DR-Detektorbildern • DR-Detektor ist nicht für die Aufnahme bereit • Passwort ist bei der Verbindung mit dem DR-Detektor über das drahtlose Netzwerk erforderlich • Bilder werden nicht an den Drucker oder das PACS-Archiv gesendet •...

  • Seite 102: Artefakt In Dr-Detektorbildern

    102 | DX-D 45C, DX-D 45G | Problembehebung Artefakt in DR-Detektorbildern Details In den mit einem DR-Detektor erzeugten Bildern ist ein Artefakt sichtbar. Grund Aufnahmebedingungen haben sich seit der letzten Ka- librierung wesentlich geändert. Kurzlösung Führen Sie eine Kalibrierung des DR-Detektors durch.

  • Seite 103: Dr-Detektor Ist Nicht Für Die Aufnahme Bereit

    DX-D 45C, DX-D 45G | Problembehebung | 103 DR-Detektor ist nicht für die Aufnahme bereit Details Der DR-Detektor ist eingeschaltet. Die Statusanzeige des DR-Detektors am DR-Detektorschalter leuchtet nicht grün. Ursache (nur wenn der DR-Detektor zwischen mehreren NX-Ar- beitsstationen geteilt wird) Der DR-Detektor ist nicht auf der NX-Arbeitsstation re- gistriert.
  • Seite 104 104 | DX-D 45C, DX-D 45G | Problembehebung Detektorstatusanzeigen auf Seite 93 ‑ Fi ‑ Einstellungen in Windows, um zwischen dem drahtlosen Verwendung der Wi ‑ Detektor und dem drahtlosen Krankenhausnetzwerk zu wechseln auf Seite 99 0292B DE 20190401 1627...

  • Seite 105: Passwort Ist Bei Der Verbindung Mit Dem Dr-Detektor Über Das Drahtlose Netzwerk Erforderlich

    DX-D 45C, DX-D 45G | Problembehebung | 105 Passwort ist bei der Verbindung mit dem DR-Detektor über das drahtlose Netzwerk erforderlich Details Beim Verbinden mit dem DR-Detektor über die Aus- wahl aus der Liste der verfügbaren drahtlosen Netzwer- ke ist ein Passwort erforderlich.

  • Seite 106: Bilder Werden Nicht An Den Drucker Oder Das Pacs-Archiv Gesendet

    106 | DX-D 45C, DX-D 45G | Problembehebung Bilder werden nicht an den Drucker oder das PACS- Archiv gesendet Details Die Untersuchung ist geschlossen, doch die Bilder wer- den nicht an den Drucker oder das PACS-Archiv gesen- det. Ursache (nur wenn der DR-Detektor über den internen drahtlo-...

  • Seite 107: Probleme Identifizieren

    DX-D 45C, DX-D 45G | Problembehebung | 107 Probleme identifizieren Ziehen Sie die Details zu den folgenden Symptomen oder Fehlermeldungen heran. Wenn das Problem weiterhin besteht, schalten Sie den Detektor aus und wenden sich in Ihren Vertriebsvertreter oder lokalen Händler.
  • Seite 108 108 | DX-D 45C, DX-D 45G | Problembehebung Symptom Grund Abhilfe Während der Daten- Prüfen, ob die Systemsteuerein- kommunikation ist ein heit eingeschaltet ist. Fehler aufgetreten. Prüfen, ob die drahtlose Netz- werkkommunikation stabil ist. Alle Statusanzei- Es ist ein Hardwarefeh- Schalten Sie den DR-Detektor gen blinken.

  • Seite 109: Technische Daten

    DX-D 45C, DX-D 45G | Technische Daten | 109 Technische Daten Themen: • DX-D 45C, DX-D 45G • DX-D 45C, DX-D 45G Akku • DX-D 45C, DX-D 45G Akkuladegerät • DR-Detektor-Doppelakkuladegerät • Systemsteuereinheit • Mini-Systemsteuereinheit 0292B DE 20190401 1627...

  • Seite 110: Dx-D 45C, Dx-D 45G

    110 | DX-D 45C, DX-D 45G | Technische Daten DX-D 45C, DX-D 45G Handelsbezeichnung DX-D 45C, DX-D 45G Stromversorgung des DR-Detektors Nennstromversorgung DC +24 V, max. 0,8 A (Stromversorgung über das Akkupack) Stromverbrauch max. 19,2 W Drahtlose Verbindung IEEE 802.11n (2,4 GHz/5 GHz)
  • Seite 111 DX-D 45C, DX-D 45G | Technische Daten | 111 Höchstlast 100 kg in einem Bereich mit einem Durch- messer von 40 mm Max. Gesamtlast 150 kg über die gesamte Detektorfläche Vibrationstoleranz 2 G bei Normalbetrieb 5 G bei Lagerung und Transport...

  • Seite 112: Dx-D 45C, Dx-D 45G Akku

    112 | DX-D 45C, DX-D 45G | Technische Daten DX-D 45C, DX-D 45G Akku Produkttyp Wiederaufladbares Lithium-Ionen-Akkupack Teilenummer FXRB-03A Abmessungen Abmessungen (Länge x 160,0 mm x 61,8 mm x 5,7 mm Breite x Höhe) Gewicht 115 g Akkuausgangsleistung Ausgangsspannung DC + 7,6 V Kapazität...

  • Seite 113: Dx-D 45C, Dx-D 45G Akkuladegerät

    DX-D 45C, DX-D 45G | Technische Daten | 113 DX-D 45C, DX-D 45G Akkuladegerät Produkttyp Ladegerät für Lithium-Ionen-Akkus Teilenummer FXRC-02A Aufladezeit 2,5 Stunden Gleichzeitiges Aufladen 2 Akkus Abmessungen Abmessungen (Breite x Höhe x 192,0 mm x 101,0 mm x 26,0 mm...

  • Seite 114: Dr-Detektor-Doppelakkuladegerät

    114 | DX-D 45C, DX-D 45G | Technische Daten DR-Detektor-Doppelakkuladegerät Produkttyp Ladegerät für Lithium-Ionen-Akkus Teilenummer FXRC-03A Aufladezeit 3 Stunden Gleichzeitiges Aufladen 2 Akkus Abmessungen Abmessungen (Breite x Höhe x 190,0 mm x 163,6 mm x 34,0 mm Tiefe) Gewicht 0,5 kg...

  • Seite 115: Systemsteuereinheit

    DX-D 45C, DX-D 45G | Technische Daten | 115 Systemsteuereinheit Systemsteuereinheit 6007/300 Nennstromversorgung AC100 bis 240 V, 50/60 ㎐, Max. 2,0-0,8 A (Eingang) Nennstromversorgung DC +24V 3,25A, 78W (Ausgang) Funkverbindung IEEE 802.11n (2,4 GHz/5 GHz) Abmessungen (Breite x Höhe x Tie- 300 mm x 236 mm x 58 mm (140 mm Antennenhöhe)

  • Seite 116: Mini-Systemsteuereinheit

    116 | DX-D 45C, DX-D 45G | Technische Daten Mini-Systemsteuereinheit Mini-Systemsteuereinheit 6007/301 Nennstromversorgung DC +24 V, 2 A Max (Eingang) Funkverbindung IEEE 802.11n (2,4 GHz/5 GHz) Abmessungen (Breite x Höhe x Tie- 210 mm x 170 mm x 45 mm (140 mm Antennenhöhe)

  • Seite 117: Anmerkungen Zur Hf-Emission Und Störfestigkeit

    DX-D 45C, DX-D 45G | Anmerkungen zur HF-Emission und Störfestigkeit | 117 Anmerkungen zur HF-Emission und Störfestigkeit Themen: • EMV-Hinweise (elektromagnetische Verträglichkeit) • Elektromagnetische Emissionen • Elektromagnetische Störfestigkeit • Für die USA 0292B DE 20190401 1627...

  • Seite 118: Emv-Hinweise (Elektromagnetische Verträglichkeit)

    118 | DX-D 45C, DX-D 45G | Anmerkungen zur HF-Emission und Störfestigkeit EMV-Hinweise (elektromagnetische Verträglichkeit) WARNUNG: Dieses Gerät wurde auf die EMI/EMC-Einhaltung getestet, es kann jedoch an einem Standort mit hoher elektromagnetischer Belastung trotzdem zu einer Interferenz kommen. Achten Sie darauf, einen geeigneten Abstand zwischen elektrischen Geräten einzuhalten, um Fehlfunktionen zu vermeiden.

  • Seite 119: Elektromagnetische Emissionen

    DX-D 45C, DX-D 45G | Anmerkungen zur HF-Emission und Störfestigkeit | 119 Elektromagnetische Emissionen Dieses Gerät wurde wie unten beschrieben in einer normalen Krankenhausumgebung getestet. Der Benutzer sollte darauf achten, dass das Gerät unter diesen Umgebungsbedingungen verwendet wird. Trotzdem kann die HF-Emission und Störfestigkeit durch angeschlossene Datenkabel je nach ihrer Länge und jeweiliger Installation beeinflusst werden.

  • Seite 120: Elektromagnetische Störfestigkeit

    120 | DX-D 45C, DX-D 45G | Anmerkungen zur HF-Emission und Störfestigkeit Elektromagnetische Störfestigkeit Dieser DR-Detektor ist für den Betrieb im nachstehend beschriebenen elektromagnetischen Umfeld bestimmt. Der Benutzer sollte darauf achten, dass der DR-Detektor in einem solchen Umfeld verwendet wird.
  • Seite 121 DX-D 45C, DX-D 45G | Anmerkungen zur HF-Emission und Störfestigkeit | 121 100 % Redukti- 100 % Redukti- on für on für 250/300 Zei- 250/300 Zei- träume (5 s) träume (5 s) Magnetisches 30 A/m 30 A/m Das magnetische Feld bei...
  • Seite 122 122 | DX-D 45C, DX-D 45G | Anmerkungen zur HF-Emission und Störfestigkeit Anmerkung: Diese Richtlinien gelten u. U. nicht immer. Die Streuung von elektromagnetischen Wellen wird durch die Ab- sorption und Reflexion von Gebäuden, Gegenständen und Men- schen beeinflusst. WARNUNG: Die Feldstärke von stationären Sendern wie Basisstationen...

  • Seite 123: Für Die Usa

    DX-D 45C, DX-D 45G | Anmerkungen zur HF-Emission und Störfestigkeit | 123 Für die USA Dieses Gerät erfüllt Teil 15 der FCC-Bestimmungen. Für den Betrieb gelten die folgenden zwei Bedingungen: • Dieses Gerät darf keine schädlichen Störungen verursachen. • Dieses Gerät muss alle Störungen vertragen, einschließlich Störungen, die unerwünschte Funktionen verursachen können.
