MICRO-EPSILON wireSENSOR WDS Serie Montageanleitung Seite 2

Warnhinweise
- Öffnen Sie nicht das Sensorgehäuse.
- Ziehen oder schlingen Sie das Messseil nicht um ungeschützte
Körperteile.
- Ziehen Sie das Messseil nicht über den angegebenen Messbereich
heraus.
- Lassen Sie das Messseil nicht schnappen.
> Verletzungsgefahr
- Beschädigen Sie nicht das Messseil.
- Ölen oder fetten Sie das Messseil nicht.
- Knicken Sie das Messseil nicht.
- Ziehen Sie das Messseil nicht schräg.
- Lassen Sie das Messseil nicht um Objekte schleifen.
- Befestigen Sie das Messseil eingezogen am Messobjekt.
> Beschädigung oder Zerstörung des Sensors
Sensormontage
Montieren Sie den Sensor gemäß den Angaben folgender Tabelle:
Modell Schrauben 1 Gewindelöcher (seitlich)
WDS-40-MT19-P 2 x M2 -
1) Für Durch-
WDS-80-MT33-P 2 x M3 8 x M2,5; Tiefe 5 mm
WDS-130-MT56-P 2 x M4 8 x M3; Tiefe 6 mm
Wir schreiben keine besondere Sensororientierung vor.
Wählen sie die Einbaulage so, dass eine Beschädigung und Verschmut-
zung des Messseils verhindert wird.
i
Bevorzugen Sie nach Möglichkeit eine Einbaulage mit Messseilaustritt
nach unten. Dies verhindert, dass Flüssigkeiten in den Messseilaustritt
eindringen können.
Bestimmungsgemäßes Umfeld
- Schutzart: IP50
- Temperaturbereich
ƒ Betrieb: -40 ... +85 °C
ƒ Lagerung: -40 ... +85 °C
- Luftfeuchtigkeit: 5 ... 95 % (nicht kondensierend)
- Umgebungsdruck: Atmosphärendruck

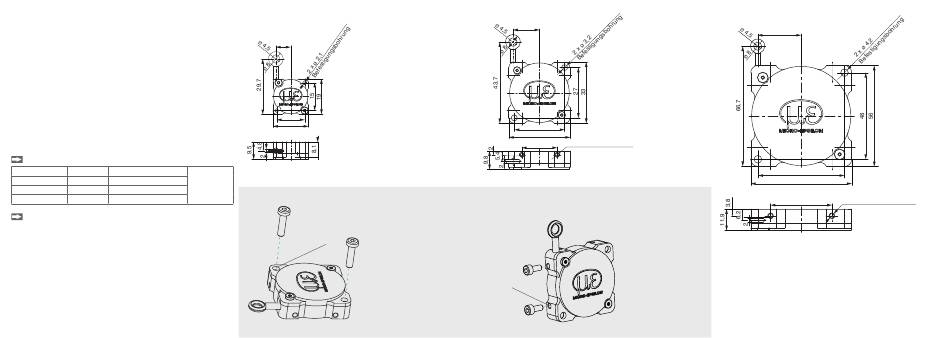

Maßzeichnungen
8
15
19
Maßzeichnung WDS-40-MT19-P , Abmessungen in mm
gangsboh-
Montagemöglichkeiten
rung
i
Durchgangs-
bohrungen
Liegende Montage über Durch-
gangsbohrungen
14,25
27
33
19
Maßzeichnung WDS-80-MT33-P , Abmessungen in mm
Für eine Montage mit
Seilaustritt in stufenlosem
Winkel reicht es bei geeig-
neten Rahmenbedingun-
gen auch aus, den Sensor
nur mit einer Schraube zu
montieren und anschlie-
ßend den Sensor um die
Schraube zu rotieren.
8 Gewindelöcher
(seitlich)
8 x M2,5; Tiefe 5 mm
Befestigungsbohrung
Weitere Montagemög-
lichkeiten finden Sie in
der Betriebsanleitung im
Anhang unter Optionalem
Zubehör.
Maßzeichnung WDS-130-MT56-P , Abmessungen in mm
Stehende Montage über
seitliche Gewindelöcher
14,2
48
56
8 x M3, Tiefe 6 mm
34
Befestigungsbohrung
