Zur Bedienung stehen Ihnen in der Kontextzeile folgende Elemente zur Verfügung:
4.7.3 Messung wiederholen
Um eine bereits durchgeführte Messung auf einer Route zu wiederholen, gehen Sie wie
folgt vor:
Prozedur

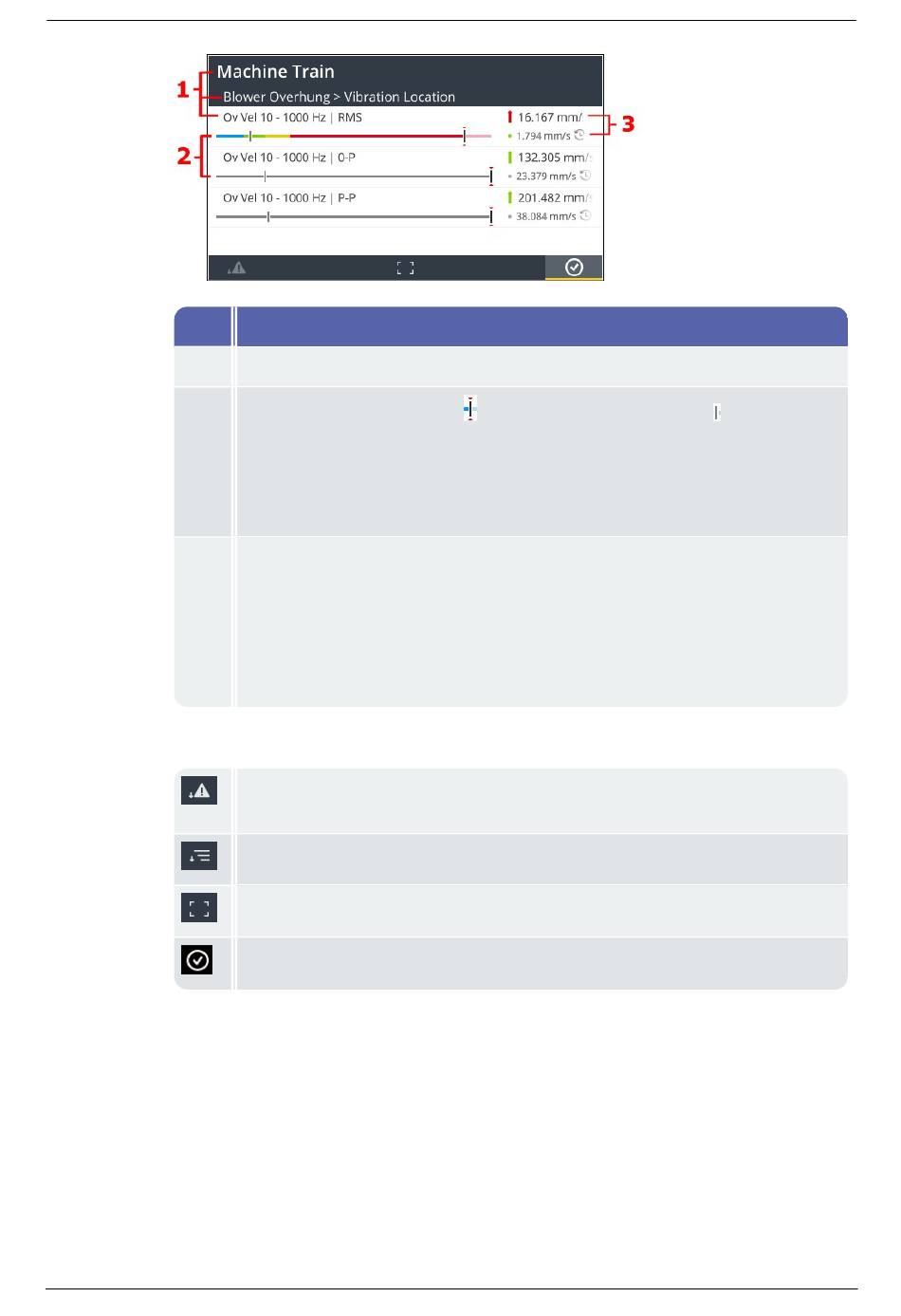

VIBSCANNER 2
Angaben über Maschinenzug, Maschine, Messstelle, Messaufgabe
Visualisierung des aktuellen ( ) und des letzten historischen ( ) Messwertes
mit Hilfe von Pegelmarken. Grenzwertbereiche sind farbig gekennzeichnet.
Graue bzw. weiße Balken zeigen an, dass keine Grenzwerte hinterlegt sind.
Für die Skalierung der Balkendiagramme gelten vordefinierte Regeln (" Ska-
lierung der Ergebnisanzeige" auf Seite 105).
Aktueller Messwert (oben) und letzter historischer Messwert (unten) in Zah-
lenwerten. Ein vorangestellter Farbkreis signalisiert den Grenzwertbereich, in
dem der aktuelle Messwert liegt.
Ein Pfeil in entsprechender Farbe signalisiert, dass der aktuelle Messwert den
letzten historischen Messwert um einen festgelegten Prozentwert über-
schreitet ("Messwertabweichung in Prozent %").
Messaufgaben nach Grenzwertüberschreitung sortieren. Wenn keine Grenz-
werte überschritten sind, erscheint der höchste Messwert an erster Stelle.
Messaufgaben nach der Reihenfolge im Maschinenbaum sortieren.
Vollbildansicht. Zurück zur Standardansicht mit Doppeltippen.
OK. Ergebisanzeige schließen.
Beschreibung
4 - Route
85
