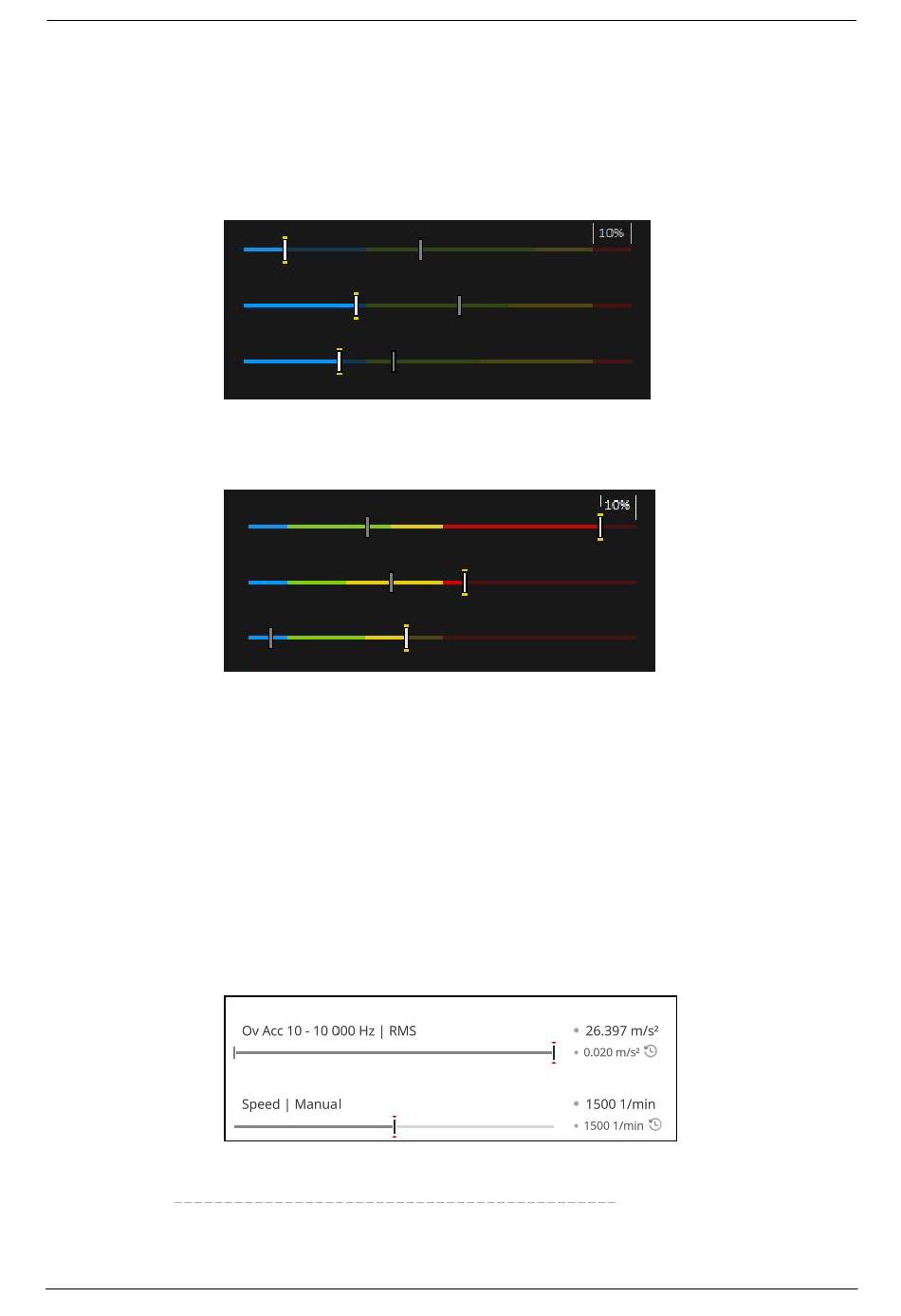

5.3 Skalierung der Ergebnisanzeige
Sind für die Messaufgaben Grenzwerte eingestellt, dann gelten folgende Ska-
lierungsregeln:
o
o
Wenn keine Grenzwerte für die Messungen eingerichtet sind, dann ist die Skalierung auf
die in der Tabelle aufgeführten Werte voreingestellt. Überschreitet eine Messung den vor-
eingestellten Bereich, werden die Grenzen angepasst. Der betreffende Messwert ent-
spricht dann 100 % des Anzeigebereiches.
Beispiel:
o
o
1
überschreiten mehrere Messwerte einen Alarmwert, gilt die Regel für den Messwert mit der prozentual größten Überschreitung
VIBSCANNER 2
Messwert < Alarmwert (rot), dann gilt:
Alarmwert = 90% des maximalen Anzeigebereiches.
Messwert > Alarmwert (rot), dann gilt:
1
Messwert
= 90% des maximalen Anzeigebereiches.
Alle übrigen Balken werden dann relativ zu diesem, maßgebenden Balken skaliert.
Die Schwingungsmessung überschreitet den voreingestellten Bereich (0...10 m/s²).
Der Messwert beträgt 26,397 m/s². Dieser Wert entspricht 100% auf der Skala.
Die Drehzahlmessung (Speed) liegt im voreingestellten Bereich (0...3000 1/min). Der
Messwert (1500 1/min) ist entsprechend skaliert (50%).
