VIBSCANNER 2

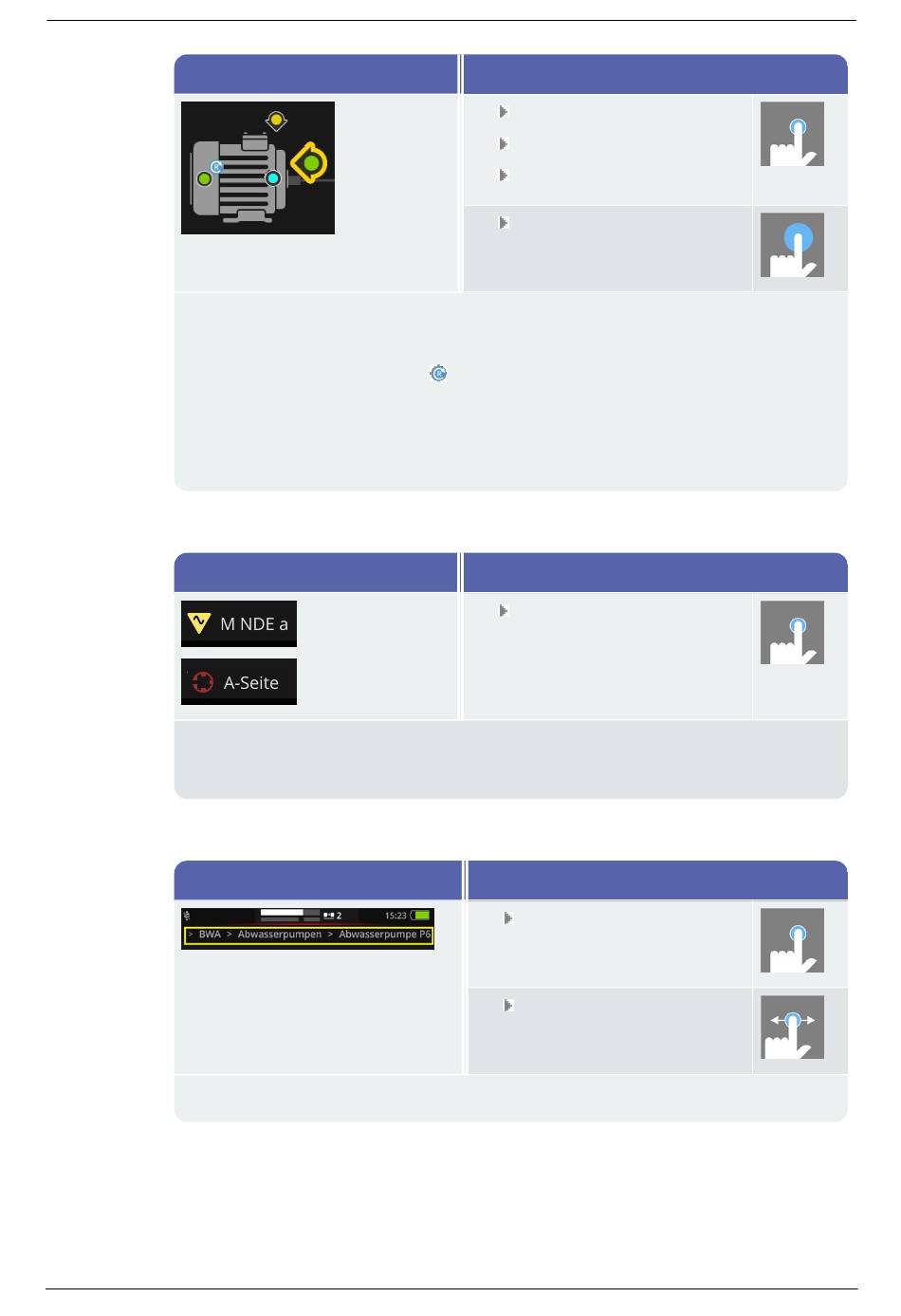

2: Messstellensymbol
Visualisierung der Messstellenposition und der Messrichtung an der Maschine.
Aktive Messstelle ist gelb markiert und vergrößert dargestellt.
Referenzmessstelle ist mit
Optional: Farbe im Messstellensymbol signalisiert Status der letzten Messung:
blau = OK, grün = Vorwarnung, gelb = Warnung, rot = Alarm.
Optional: Gesamtstatus des Maschinenzuges als Smiley-Symbol
3: Messstelleninfo
Untermenü mit Informationen über Installationsort, Sensor, Ereignisse.
Symbol zeigt die Messart bzw. den Sensortyp, z.B. Schwingung, VIBCODE,...
4: Navigationspfad
Anzeige- und Navigationselement im Routen-Modus.
Bedienung
Messstelle auswählen
Messung starten
Messung stoppen
Kontextmenü öffnen
markiert.
Bedienung
Messstelleninfo öffnen
Bedienung
Zu einem Element im Pfad na-
vigieren.
Nicht sichtbare Elemente, in
das Anzeigefeld verschieben.
3 - Betrieb
39
