12. LiFe Akkuzellen – Laden / Balance-Laden / Schnell-
Laden / Lager-Automatic / Entladung
Um die erforderlichen Grund-Parameter von Lithium-Ferrit Akkus zu
beachten, muss zuerst der CS-Professional X2 Charger unter USER SET
Programm umgestellt werden. Wählen Sie mit der Batt. Type Taste „
USER SET PROGRAM " aus und bestätigen dies mit der Start-Taste. Än-
der Sie die angezeigte Einstellung LiPo V.Type 3.7V durch Drücken der
Start/Enter-Taste und den -DEC/+INC-Tasten nach oben auf LiFe V.Type
3.3 und bestätigen dies durch START/ENTER drücken.
Wählen Sie mit der Batt. Type Taste „ PROGRAM SELECT LiFe Batt" aus
und bestätigen dies mit der Start-Taste.

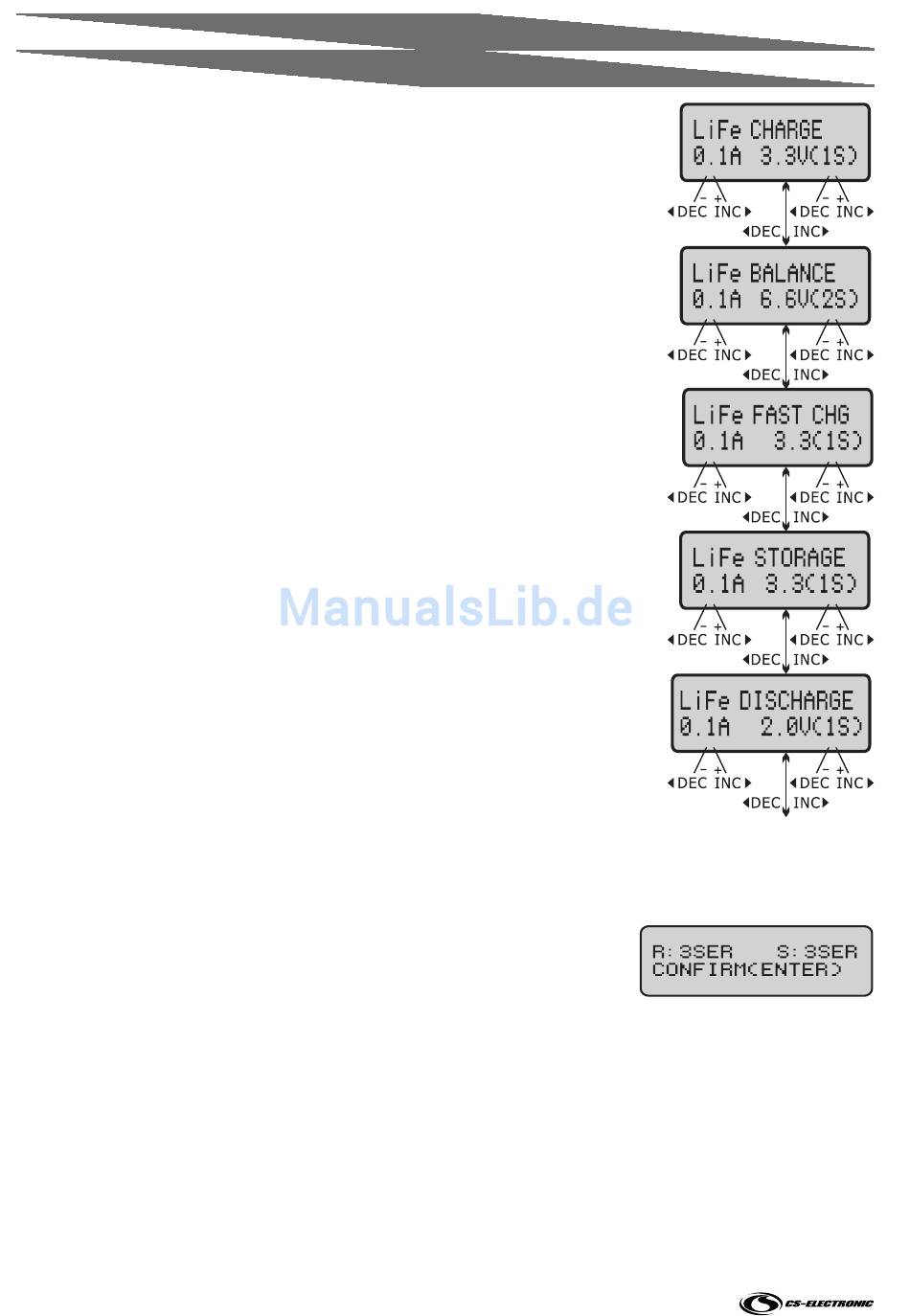

Wählen Sie nun mit den -DEC/+INC-Tasten das gewünschte Programm.
Laden (LiFe CHARGE), nur wenn Sie kein Balancer kabel zur Verfügung
haben
Balance-Laden (LiFe BALANCE), wird empfohlen!
Schnell-Laden (LiFe FAST CHG), nur wenn's wirklich schnell gehen soll
Lager-Automatik (LiFe STORAGE), wichtig für die Lebensdauer!
Entladen (LiFe DISCHARGE), selten notwendig, Entladeschlussspan-
nung 2,0V / Zelle beachten!
Mit „ENTER" wird das Programm bestätigt und der einzustellende La-
destrom fängt an zu blinken. Stellen Sie den Ladestrom laut Hersteller-
angaben des Akkus mit den -DEC/+INC-Tasten ein und bestätigen diesen
mit Enter. Geben Sie nun in die auf der rechten Seite blinkende Anzeige
die Spannung des zu ladenden LiFe- Akkus ein und bestätigen dies mit
Enter.
Laden von LiFe Akkus im Balance-Programm: Diese Funktion ermögli-
cht das Balancieren der Zellenspannung von Lithium-Akkus während
des Ladens. Dazu muss der Akku zusätzlich zum reinen Ladekabel mit
einem Balancer-Kabel an das Ladegerät angeschlossen sein. Das Laden
in diesem Modus ist unterschiedlich zu den normalen Modi, denn dabei
wird die Zellenspannung der einzelnen Zellen überwacht und durch
unterschiedlichen Ladestrom wird die Spannung der einzelnen Zellen
angeglichen.
Beim Entladen geben Sie auf der rechten Seite an dieser Stelle die Entlade-
schlussspannung des Akkus laut Herstellers ein. Normal liegt diese bei 2,0V / Zelle und darf nicht
unterschritten werden. Als Orientierung hilft auch die zusätzliche Anzeige der Zellen in Klam-
mern wie z. B. 4,0V(2S) für 2 Zellen oder 6,0 V(3S) für 3 Zellen.
Wird nun die Start/Enter-Taste für drei Sekunden gedrückt, wechselt
die Anzeige in den Sicherheitsmodus und überprüft Ihre Einstell-
werte. Mit „R" werden die Anzahl der Zellen, die das Ladegerät
festgestellt hat und mit „S" die Anzahl die von Ihnen eingestellt
Zellenzahl an.
Stimmen beide Werte überein, zeigt die Anzeige STOP oder ENTER.
Starten Sie den Ladevorgang durch erneutes Start-Taste drücken.
Stimmen die Werte nicht überein, meldet das Ladegerät dies durch einen Signalton und es muss
die Taste Batt. Type/Stop gedrückt werden und danach die korrekte Volt- bzw. Zellenanzahl
eingestellt werden.
Wenn der Ladevorgang unterbrochen werden soll, muss die Taste Batt. Type/Stop gedrückt
werden.
Der vollgeladene Akku wird durch ein blinkendes „Full" im Display angezeigt.
Zusatz-Information in den verschiedenen Programmen: Sie können sich während Lade- oder
Entladevorgängen weitere Informationen anzeigen lassen. Drücken Sie die -DEC/-Taste, werden
14
