CS-Electronic X2 charger Bedienungsanleitung Seite 13

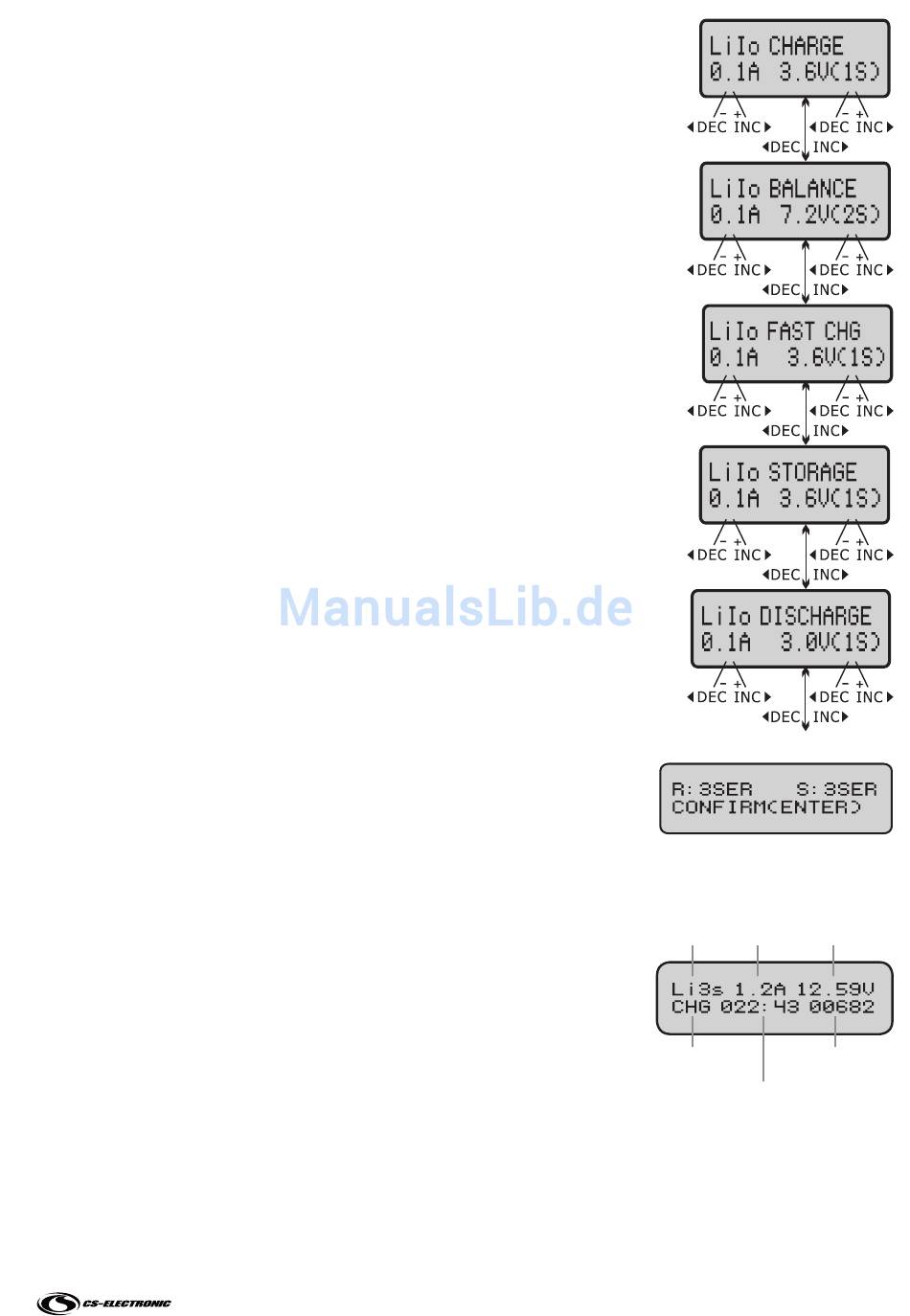

START/ENTER drücken. Wählen Sie mit der Batt. Type Taste „ PROGRAM
SELECT LiIo Batt" aus und bestätigen dies mit der Start-Taste. Wählen Sie
nun mit den -DEC/+INC-Tasten das gewünschte Programm.
Laden (LiIo CHARGE), nur wenn Sie kein Balancer kabel zur Verfügung
haben
Balance-Laden (LiIo BALANCE), wird empfohlen!
Schnell-Laden (LiIo FAST CHG), nur wenn's wirklich schnell gehen soll
Lager-Automatik (LiIo STORAGE), wichtig für die Lebensdauer!
Entladen (LiIo DISCHARGE), selten notwendig, Entladeschlussspannung
2,5V / Zelle beachten!
Mit „ENTER" wird das Programm bestätigt und der einzustellende La-
destrom fängt an zu blinken. Stellen Sie den Ladestrom laut Hersteller-
angaben des Akkus mit den -DEC/+INC-Tasten ein und bestätigen diesen
mit Enter. Geben Sie nun in die auf der rechten Seite blinkende Anzeige
die Spannung des zu ladenden LiIo-Akkus ein und bestätigen dies mit
Enter.
Laden von Li-ion Akkus im Balance-Programm: Diese Funktion ermög-
licht das Balancieren der Zellenspannung von Lithium-Akkus während
des Ladens. Dazu muss der Akku zusätzlich zum reinen Ladekabel mit
einem Balancer-Kabel an das Ladegerät angeschlossen sein. Das Laden
in diesem Modus ist unterschiedlich zu den normalen Modi, denn dabei
wird die Zellenspannung der einzelnen Zellen überwacht und durch
unterschiedlichen Ladestrom wird die Spannung der einzelnen Zellen
angeglichen.
Beim Entladen geben Sie auf der rechten Seite an dieser Stelle die Ent-
ladeschlussspannung des Akkus laut Herstellers ein. Normal liegt diese
bei 2,5V / Zelle und darf nicht unterschritten werden. Als Orientierung
hilft auch die zusätzliche Anzeige der Zellen in Klammern wie z. B.
5,0V(2S) für 2 Zellen oder 7,5V(3S) für 3 Zellen.
Wird nun die Start/Enter-Taste für drei Sekunden gedrückt, wechselt
die Anzeige in den Sicherheitsmodus und überprüft Ihre Einstellwerte.
Mit „R" werden die Anzahl der Zellen, die das Ladegerät festgestellt
hat und mit „S" die Anzahl die von Ihnen eingestellt Zellenzahl an.
Stimmen beide Werte überein, zeigt die Anzeige STOP oder ENTER.
Starten Sie den Ladevorgang durch erneutes Start-Taste drücken.
Stimmen die Werte nicht überein, meldet das Ladegerät dies durch
einen Signalton und es muss die Taste Batt. Type/Stop gedrückt werden und danach die korrekte
Volt- bzw. Zellenanzahl eingestellt werden.
Wenn der Ladevorgang unterbrochen werden soll, muss die Taste
Akkutyp Ladestrom Spannung
Batt. Type/Stop gedrückt werden.
Der vollgeladene Akku wird durch ein blinkendes „Full" im Display
angezeigt.
Zusatz-Information in den verschiedenen Programmen: Sie können
sich während Lade- oder Entladevorgängen weitere Informationen
Ausgewähltes Eingeladene
anzeigen lassen. Drücken Sie die -DEC/-Taste, werden die Grund-
Programm Kapazität
Einstellungen und Zusatzinformationen des Ladegeräts angezeigt.
Ladezeit
Wenn Sie die +INC/-Taste drücken, können Sie sich Informationen
zu dem angehängten Akku anzeigen lassen wie z. B. im Balancer-Laden die Spannung der einzel-
nen Zellen.
Achtung: Prüfen Sie bitte, ob die Grundeinstellungen des Laders vorgenommen wurden und
dass der Akkutyp dem gewähltem Ladeprogramm entspricht!
13
