9. NiMH Akkuzellen

Laden / Entladen / Formatierungsladen

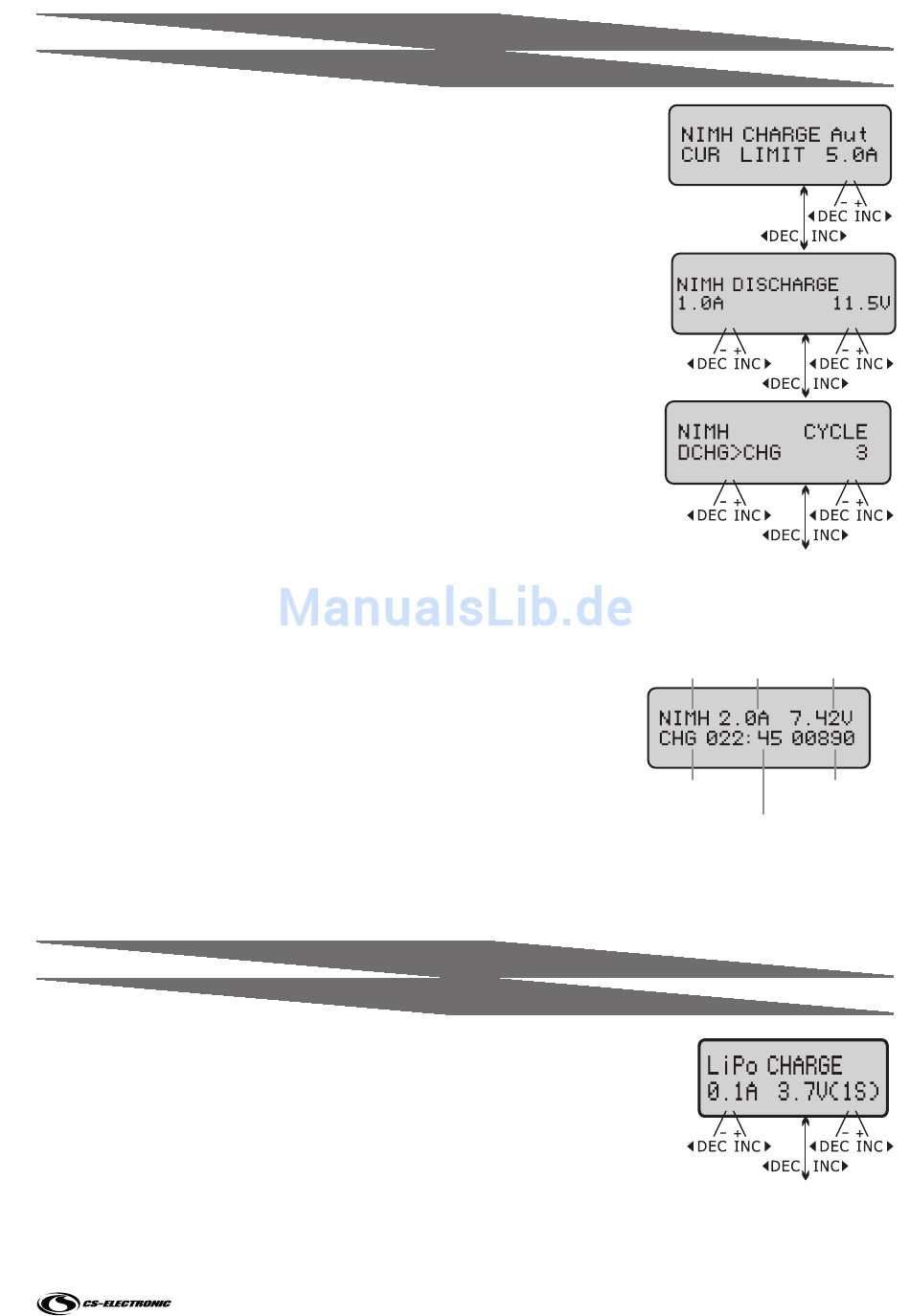

Wählen Sie mit der Batt. Type Taste „ PROGRAM SELECT NiMH Batt"
aus und bestätigen dies mit der Start-Taste.
Wählen Sie nun mit den -DEC/+INC-Tasten das gewünschte Pro-
gramm.
Laden (NiMH CHARGE)
Entladen (NiMH DISCHARGE), Entladeschlussspannung 0,9V / Zelle beachten!
Formatierungsladen (NiMH CYCLE), für das Laden und Entladen
werden die bei den ersten beiden Programmen eingestellten Werte
verwendet.
Mit „ENTER" wird das Programm bestätigt und bei nochmaligem
Drücken der Start-Taste fängt der einzustellende Ladestrom an zu
blinken. Stellen Sie den Ladestrom laut Herstellerangaben des Akkus
mit den -DEC/+INC-Tasten ein.
Werden im Ladeprogramm jetzt beide Status-Tasten gleichzeitig
gedrückt, wird der Modus zwischen „Manuell" und „Automatic" ge-
ändert. Im Automatic-Modus wird ein maximaler Strom eingestellt,
der beim Ladevorgang nicht überschritten wird. Der Ultra Space
Charger stellt den Ladestrom bis zum maximalen Wert anhand der
gemessener Akkudaten ein. Im Modus „Manuell" wird der Akku mit
dem eingestellten Strom geladen. Mit einem weiteren Druck auf Start/
Enter werden die Werte übernommen.
Mit einem weiteren Druck auf Start/Enter werden die Werte übernommen.
Wird nun die Start/Enter-Taste für drei Sekunden gedrückt, beginnt der Ladevorgang mit dem
Battery Check und wechselt dann zur Ladeübersicht:
Ändern des Ladestroms während des Ladens: Start-Taste drücken
und mit den -DEC/+INC-Tasten den Ladestrom ohne Unterbre-
chung der Ladung wie gewünscht ändern und mit Enter bestäti-
gen.
Wenn der Ladevorgang unterbrochen werden soll, muss die Taste
Batt. Type/Stop gedrückt werden.
Die Beendigung des Ladevorganges wird durch ein blinkendes
„Full" im Display angezeigt.
Achtung:
Prüfen Sie bitte, ob die Grundeinstellungen des Laders vorgenommen wurden und dass der
Akkutyp dem gewähltem Ladeprogramm entspricht!

10. Lipo Akkuzellen - Laden / Balance-Laden/

Schnell-Laden / Lager-Automatic / Entladung

Wählen Sie mit der Batt. Type Taste „ PROGRAM SELECT LiPo Batt" aus
und bestätigen dies mit der Start-Taste.
Wählen Sie nun mit den -DEC/+INC-Tasten das gewünschte Programm.
Laden (LiPo CHARGE), nur wenn Sie kein Balancer kabel zur Verfügung
haben
Balance-Laden (LiPo BALANCE), wird empfohlen, Anschluss an Balan-
cer notwendig!
Schnell-Laden (LiPo FAST CHG), verkürzt die Ladezeit!
Lager-Automatik (LiPo STORAGE), wichtig für die Lebensdauer!
Entladen (LiPo DISCHARGE), selten notwendig, Entladeschlussspannung 3,0V / Zelle beachten!
Akkutyp Ladestrom Spannung
Ausgewähltes Eingeladene
Programm Kapazität
Ladezeit
