Mit „ENTER" wird das Programm bestätigt und der einzustellende
Ladestrom fängt an zu blinken. Stellen Sie den Ladestrom laut Herstel-
ler angaben des Akkus mit den -DEC/+INC-Tasten ein und bestätigen
diesen mit Enter.
Geben Sie nun in die auf der rechten Seite blinkende Anzeige die Span-
nung des zu ladenden Lipo-Akkus ein und bestätigen dies mit Enter.

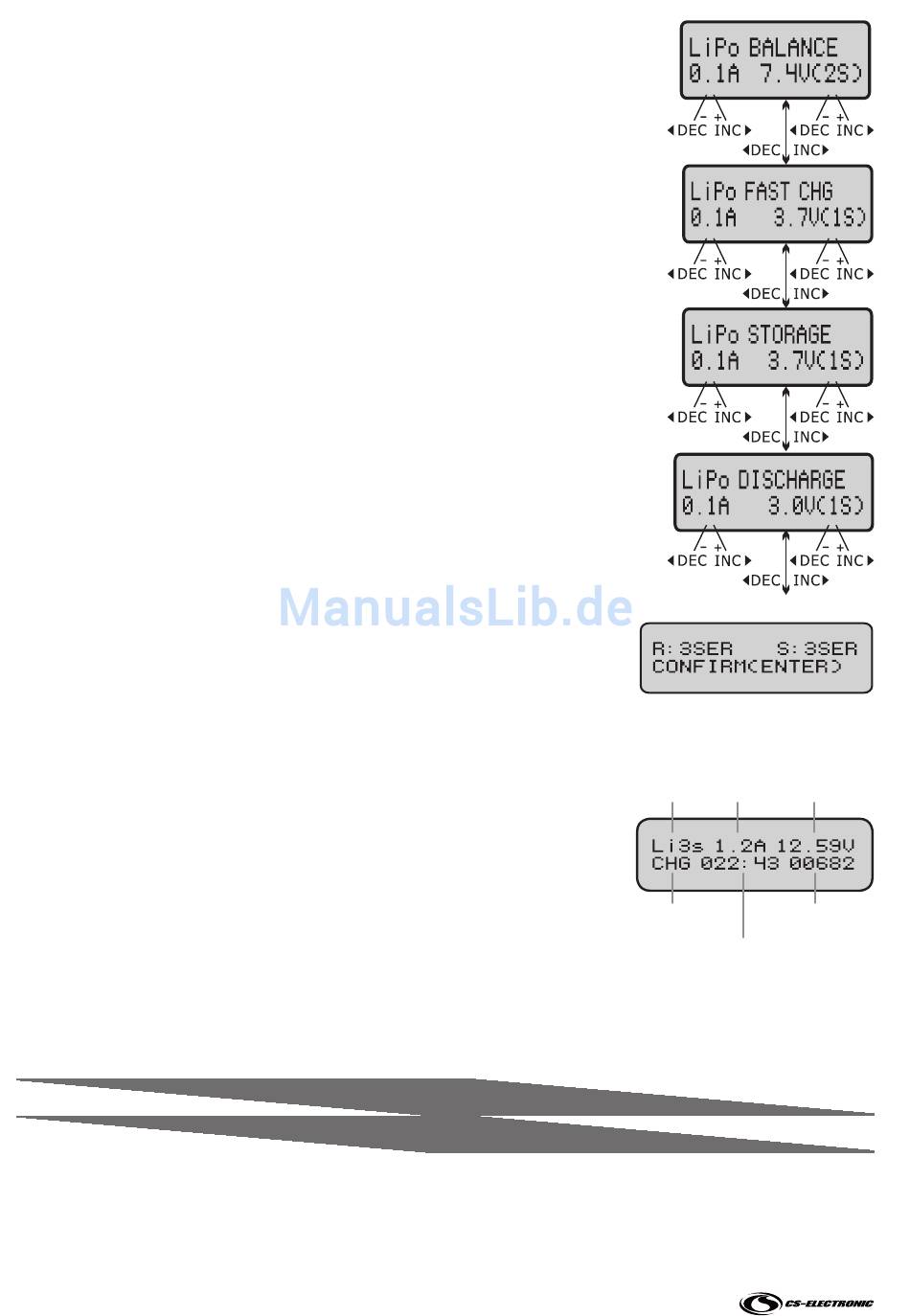

Laden von Lipo Akkus im Balance-Programm: Diese Funktion ermöglicht
das Balancieren der Zellenspannung von Lithium-Akkus während des
Ladens. Dazu muss der Akku zusätzlich zum reinen Ladekabel mit einem
Balancer-Kabel an das Ladegerät angeschlossen sein. Das Laden in
diesem Modus ist unterschiedlich zu den normalen Modi, denn dabei
wird die Zellenspannung der einzelnen Zellen überwacht und durch
unterschiedlichen Ladestrom wird die Spannung der einzelnen Zellen
angeglichen.
Beim Entladen geben Sie auf der rechten Seite an dieser Stelle die Ent-
ladeschlussspannung des Akkus laut Herstellers ein. Normal liegt diese
bei 3,0V / Zelle und darf nicht unterschritten werden. Als Orientierung
hilft auch die zusätzliche Anzeige der Zellen in Klammern wie z. B.
6,0V(2S) für 2 Zellen oder 9,0V(3S) für 3 Zellen. Siehe auch Sicherheits-
hinweise!
Wird nun die Start/Enter-Taste für drei Sekunden gedrückt, wechselt
die Anzeige in den Sicherheitsmodus und überprüft Ihre Einstellwerte.
Mit „R" werden die Anzahl der Zellen, die das Ladegerät festgestellt hat
und mit „S" die Anzahl die von Ihnen eingestellt Zellenzahl an. Stimmen
beide Werte überein, zeigt die Anzeige STOP oder ENTER. Starten Sie
den Ladevorgang durch erneutes Start-Taste drücken.
Stimmen die Werte nicht überein, meldet das Ladegerät dies durch
einen Signalton und es muss die Taste Batt. Type/Stop gedrückt
werden und danach die korrekte Volt- bzw. Zellenanzahl eingestellt
werden.
Wenn der Ladevorgang unterbrochen werden soll, muss die Taste Batt. Type/Stop gedrückt
werden.
Der vollgeladene Akku wird durch ein blinkendes „Full" im Display
Akkutyp Ladestrom Spannung
angezeigt.
Zusatz-Information in den verschiedenen Programmen:
Sie können sich während Lade- oder Entladevorgängen weitere In-
formationen anzeigen lassen. Drücken Sie die -DEC/-Taste, werden
die Grund-Einstellungen und Zusatzinformationen des Ladegeräts
Ausgewähltes Eingeladene
angezeigt.
Programm Kapazität
Wenn Sie die +INC/-Taste drücken, können Sie sich Informationen
Ladezeit
zu dem angehängten Akku anzeigen lassen wie z. B. im Balancer-
Laden die Spannung der einzelnen Zellen..
Achtung: Prüfen Sie bitte, ob die Grundeinstellungen des Laders vorgenommen wurden und
dass der Akkutyp dem gewähltem Ladeprogramm entspricht!
11. Li-ion Akkuzellen – Laden / Balance-Laden /

Schnell-Laden / Lager-Automatic / Entladung

Um die erforderlichen Grund-Parameter von Lithium-Ionen Akkus zu beachten, muss zuerst der
CS-Professional X2 Charger unter USER SET Programm umgestellt werden.
Wählen Sie mit der Batt. Type Taste „ USER SET PROGRAM " aus und bestätigen dies mit der
Start-Taste. Änder Sie die angezeigte Einstellung LiPo V.Type 3.7V durch Drücken der Start/
Enter-Taste und den -DEC/+INC-Tasten nach oben auf LiIo V.Type 3.6V und bestätigen dies durch
