Lay-Out Kaart; Aansluitschema - Genius SPRINT 07 Gebrauchsanleitung

Klemmenbord voeding kaart/ac-
CN1
cessoires
CN2 Klemmenbord uitgangen
Klemmenbord ingangen encoder
CN3
en eindschakelaar
Klemmenbord ingangen com-
CN4
mando's
CN5 Klemmenbord antenne
DP1 Dipschakelaar
F1 Zekering primaire voeding
F2 Zekering accessoires
Led power
DL1
DL2 Led STOP
DL3 Led FSW
Led FCC
DL4
DL5 Led FCA
RX Ingebouwde ontvanger

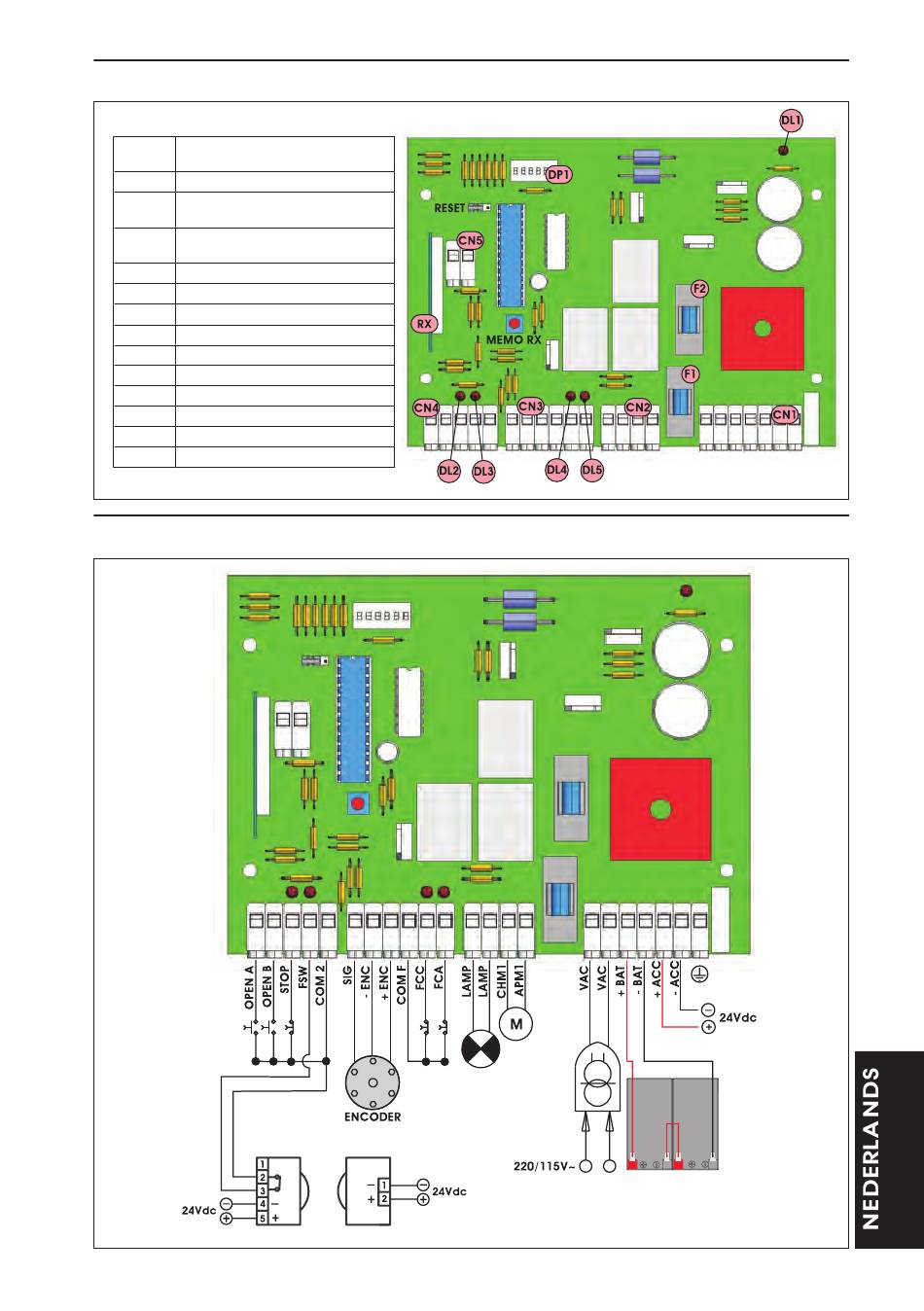

4. LAY-OUT KAART

5. AANSLUITSCHEMA

53
Fig. 01
Fig. 02
