Schema Di Collegamento - Genius SPRINT 07 Gebrauchsanleitung

Morsettiera alimentazione sche-
CN1
da/accessori
CN2 Morsettiera uscite
Morsettiera ingressi encoder e
CN3
finecorsa
CN4 Morsettiera ingressi comandi
CN5 Morsettiera antenna
DP1 Dip-switch
F1 Fusibile alimentazione primaria
F2 Fusibile accessori
DL1 Led power
DL2 Led STOP
DL3 Led FSW
DL4 Led FCC
DL5 Led FCA
RX Ricevente integrata

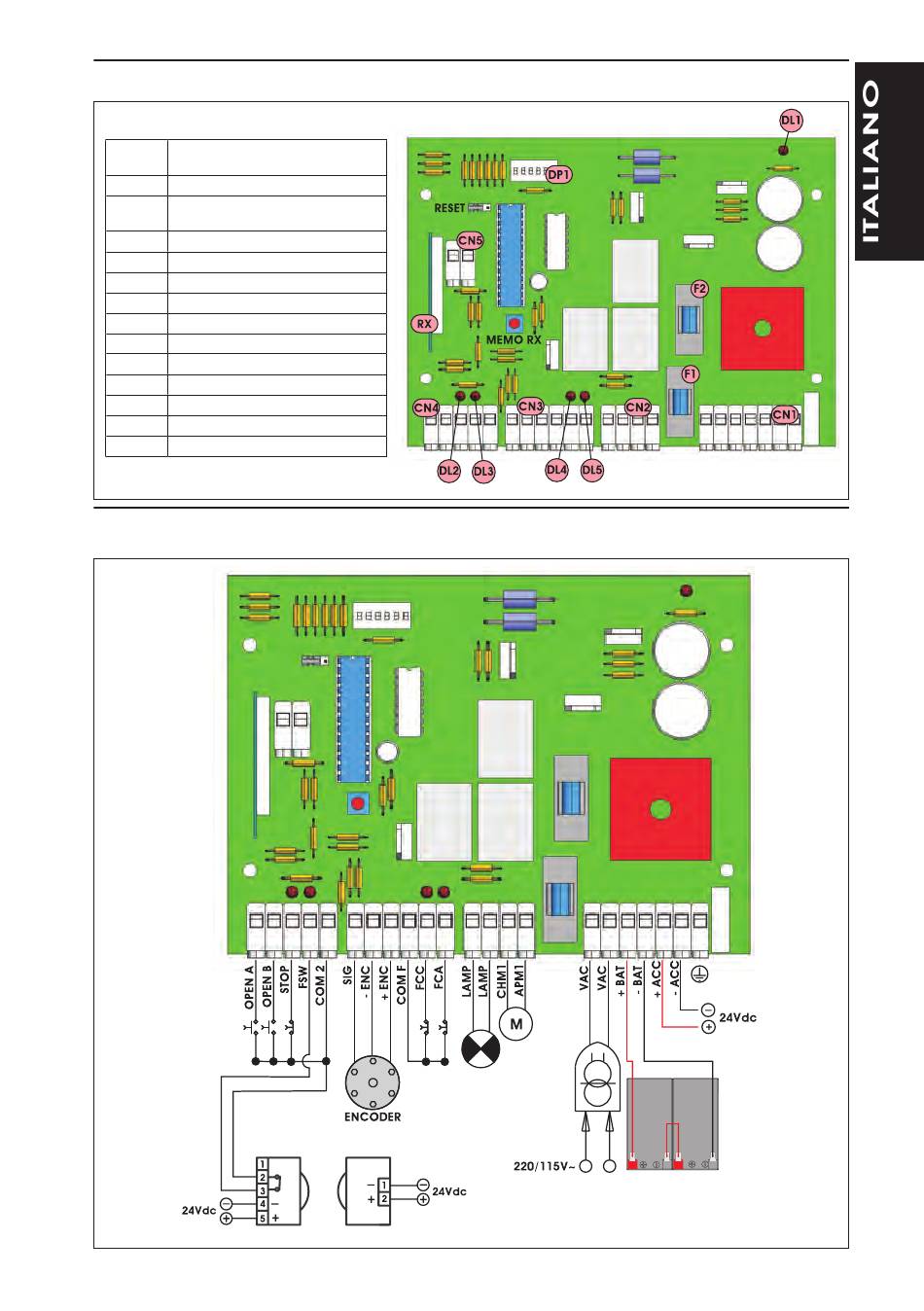

4. LAY-OUT SCHEDA

5. SCHEMA DI COLLEGAMENTO

3
Fig. 01
Fig. 02
