Schéma De Connexion - Genius SPRINT 07 Gebrauchsanleitung

Bornier d'alimentation carte/ac-
CN1
cessoires
CN2 Bornier sorties
Bornier entrées encodeur et fin
CN3
de course
CN4 Bornier entrées commandes
CN5 Bornier antenne
DP1 Dip-switche
Fusible alimentation primaire
F1
F2 Fusible accessoires
DL1 Led power
DL2 Led STOP
DL3 Led FSW
DL4 Led FCC
DL5 Led FCA
RX Récepteur intégré

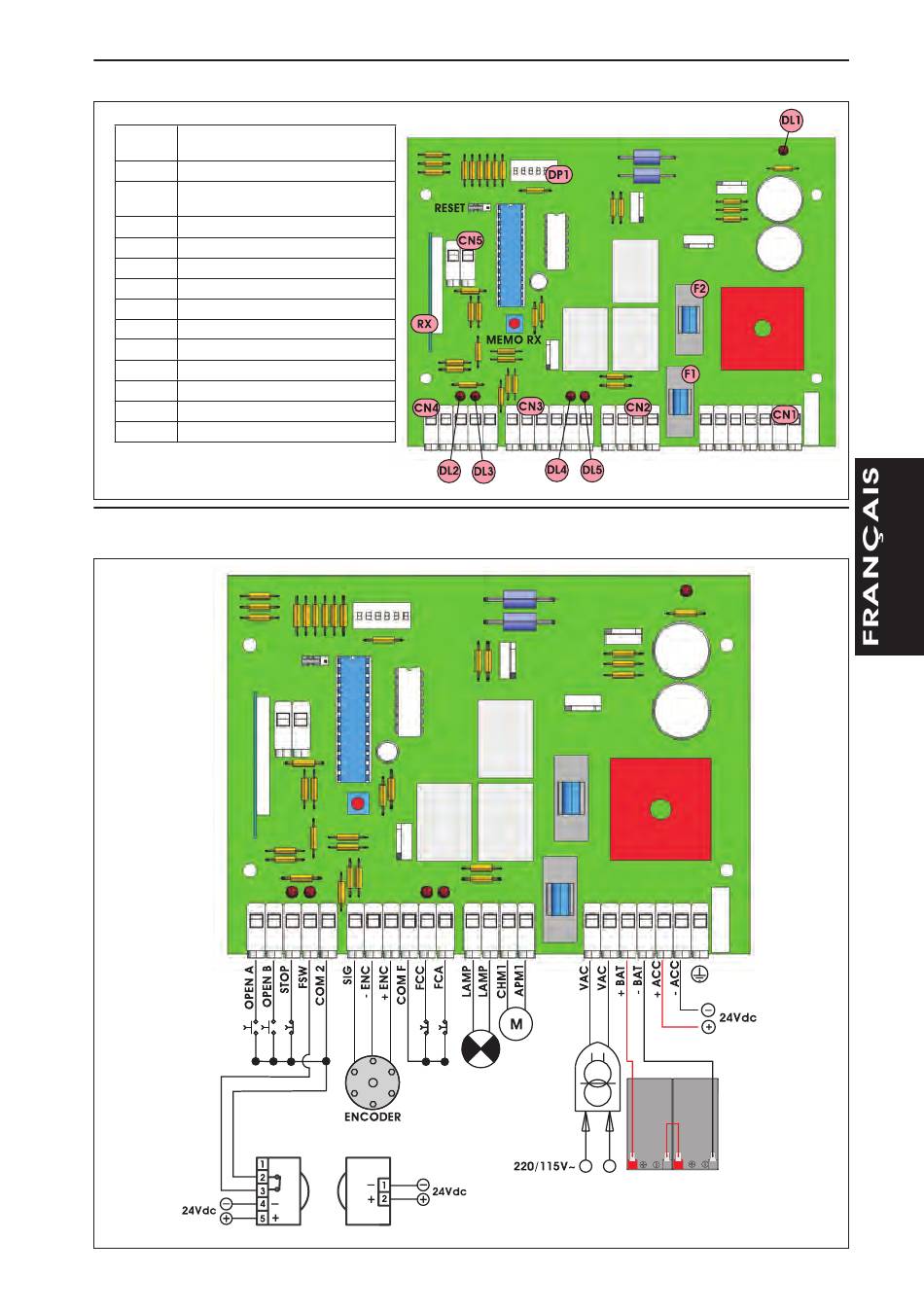

4. SCHÉMA DE LA CARTE
5. SCHÉMA DE CONNEXION
23
Fig. 01
Fig. 02
