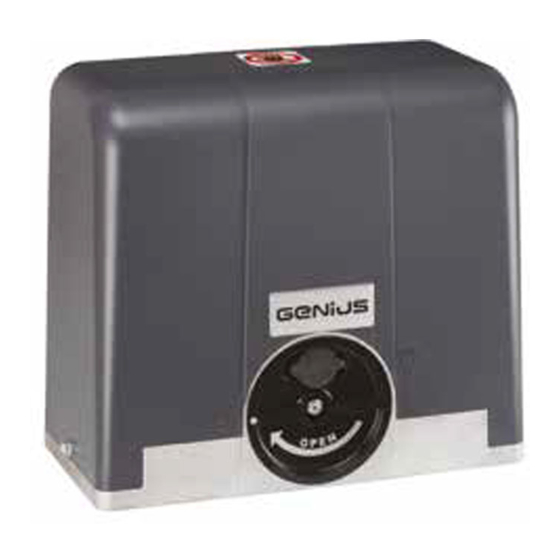

- Seite 1 BLIZZARD 500 BLIZZARD 900 Übersetzung der Original-Anleitung...
- Seite 2 Die Kunden dürfen nur für den Eigengebrauch Kopien anfertigen. Dieses Handbuch wurde 2018 veröffentlicht. Sede legale: FAAC S.p.A. Soc. Unipersonale Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALY Tel. +39 051 61724 - Fax +39 051 09 57 820 www.geniusg.com BLIZZARD 500-900 532102 - Rev.B...
-
Seite 3: Inhaltsverzeichnis
3. BLIZZARD 500-900 ........ -
Seite 4: Einführung In Die Gebrauchsanleitung
Anweisungen übernimmt. Der Maschinenhersteller hat daher auf GEFAHR DURCH ABSCHEREN der Grundlage des tatsächlichen Zustands der Räumlichkeiten und Strukturen, in denen man das Produkt BLIZZARD 500-900 instal- Gefahr des Abscherens durch bewegliche Teile. lieren möchte, vor der Inbetriebnahme der Maschine alle von der... -
Seite 5: Sicherheitsempfehlungen
Bei einer Lagerung von über 3 Monaten in regelmäßigen Abständen den Zustand der Komponenten und der Verpackung überprüfen. Die Anweisungen lesen. - Lagertemperatur: von 5 °C bis 30 °C. - Feuchtigkeitsprozentsatz: von 30% bis 70%. BLIZZARD 500-900 532102 - Rev.B... -
Seite 6: Auspacken Und Handhabung
Mit BLIZZARD 500-900 realisierte Anlagen sind für den Fahrverkehr sanforderungen vorgeschrieben sind. bestimmt. - Es ist verboten, BLIZZARD 500-900 in einer anderen als der vom Um das Tor von Hand zu betätigen, sind die Anleitungen in § 5.5 zu Hersteller vorgesehenen baulichen Konfiguration zu verwenden. -
Seite 7: Notbetrieb
297x170x256 Gewicht Getriebemotor 9.2 kg 9.2 kg 10 kg 10 kg * Die technische Information des ROT bezieht sich auf den Betrieb mit den Steuerplatinen GENIUS SPRINT 382 und SPRINT 383 (Umgebung- stemperatur von 20°C). BLIZZARD 500-900 532102 - Rev.B... -
Seite 8: Identifikation Der Bauteile
Distanzstücke für (verschraub- oder verschweißbare) Stahl-Zahnstange Nylon-Zahnstange Schrauben für Nylon-Zahnstange 2 3.9 GESAMTABMESSUNGEN 6 Bauteile Gehäuse und Gefahrensymbol Kleinmaterial Elektromotor Endlagensensor Endschalter Entriegelungsvorrichtung Anlaufkondensator Erdung Ritzel Z16 Modul 4 4 BLIZZARD 500-900 532102 - Rev.B... -
Seite 9: Einbauanforderungen
Piktogrammen gekennzeichnet Weise zu schützen. werden und es muss sichergestellt werden, dass die Steuerungen diesen Benutzern Zur Vermeidung der Gefahr des Abscherens von Körperteilen dürfen weder gut zugänglich sind. BLIZZARD 500-900 532102 - Rev.B... -
Seite 10: Standardmontage
4.3 STANDARDMONTAGE Die Standardmontage ist eine rein beispielhafte und nicht vollständige Darstellung der Anwendung von BLIZZARD 500-900. Netzspannung 3G1.5mm Leitungsschutzschalter Verteilerkasten Getriebemotor Blizzard TX Fotozelle RX Fotozelle Schlüsselschalter Blinklampe 5 5. EINBAU 5.1 BENÖTIGTES WERKZEUG WASSERWAAGE Es sind geeignete Werkzeuge und Ausrüstungsgegenstände in einer Arbeitsumgebung zu verwenden, die den geltenden Vorschriften entspricht. -
Seite 11: Einbaumaße
5.2 EINBAUMASSE POSITIONIERUNG DER GRUNDPLATTE 90° 90° 0-50 0-50 6 7 Öffnen nach rechts Öffnen nach links ABSTÄNDE ø29 8 POSITIONIERUNG DER ZAHNSTANGE Fundamentoberkante 9 Nylon-Zahnstange BLIZZARD 500-900 532102 - Rev.B... -
Seite 12: Grundplatte
Vor diesem Arbeitsschritt ist so lange abzuwarten, bis der Beton ausgehärtet ist. Getriebemotor unten anfassen und hochheben. 1. Kabel durch die beiden Löcher auf dem Getriebemotor führen (13-1). 2. Den Getriebemotor so ausrichten, dass die Schlitze mit den Schrauben der Platte deckungsgleich sind (13-2). BLIZZARD 500-900 532102 - Rev.B... -
Seite 13: Handbetrieb
Zahnstangenelemente nicht untereinander oder mit den Distanzstücken verschweißen. 1. Distanzstücke und Schrauben im oberen Teil der Schlitze montieren (16-1): Dadurch sind zukünftige Anpassungen möglich, falls sich die Laufschiene senken sollte. 2. Das zusammengebaute Element auf den Ritzel legen. BLIZZARD 500-900 532102 - Rev.B... - Seite 14 10. So viele weitere Elemente hinzufügen, bis die Zahnstange über die gesamte Länge des Torflügels verläuft. 11. Wenn ein Element zu lang sein sollte, in der Nähe eines der Schlitze mit einem Winkelschneider abschneiden (19). 18 1 9 BLIZZARD 500-900 532102 - Rev.B...
-
Seite 15: Stahl-Zahnstange Und Distanzstücke Zum Aufschrauben
4. Den Torflügel verschieben und dabei überprüfen, ob das Element auf dem Ritzel aufliegt. 5. Horizontale Ausrichtung überprüfen; die beiden anderen Schrau- ben eindrehen, dazu die Arbeitsschritte gemäß Punkt 3 und 4 wiederholen. 2 2 2 3 BLIZZARD 500-900 532102 - Rev.B... -
Seite 16: Einstellungen Und Überprüfungen
Zahnstange und dem Ritzel gegeben ist; - die Zahnstange während des Laufs im Ritzel verbleibt (26-2); - Tor und Getriebemotor an keiner Stelle einander stören; - das Tor reibungsfrei läuft. 2 6 2 7 BLIZZARD 500-900 532102 - Rev.B... -
Seite 17: Inbetriebnahme
30 angezeigt. 2. Das Tor von Hand an den Schließpunkt führen. 3. Den magnetischen Schließ-Endschalter ( 2 9 ) auf der Zahn- stange positionieren und dabei den Punkt suchen, an dem der entsprechende NC-Kontakt öffnet. BLIZZARD 500-900 532102 - Rev.B... -
Seite 18: Abschließende Tätigkeiten
FAAC S.p.A. lehnt jede Haftung für Schäden ab, die auf abgeänderte oder manipulierte Komponenten rückführbar sind. Die Garantie verfällt, falls Komponenten verändert werden. Für den Austausch von Komponenten dürfen nur Originalersatzteile von GENIUS verwendet werden. BLIZZARD 500-900 532102 - Rev.B... -
Seite 19: Routinewartung
Leitungsschutzschalter und Differentialschalter auf ordnungsgemäße Funktion überprüfen. Endschalter auf Beschädigungen und ordnungsgemäße Befestigung überprüfen 12 Steuergeräte Installierte Geräte und Funksteuerungen auf Beschädigungen und ordnungsge- mäße Funktion überprüfen. Schaltleisten Auf Beschädigungen, Befestigung und ordnungsgemäße Funktion überprüfen. 6 BLIZZARD 500-900 532102 - Rev.B... -
Seite 20: Gebrauchsanleitung
Ende des Wartungseingriff auszufüllen ist 8.1 SICHERHEITSEMPFEHLUNGEN 8.4 HANDBETRIEB Mit GENIUS-Getriebemotoren der Serie BLIZZARD 500-900 ausge- führte Anlagen sind für den Fahrzeugverkehr bestimmt. Bevor die Anlage entriegelt wird, muss die Stromversorgung unter- Der Benutzer muss in guter körperlicher und geistiger Verfassung und brochen werden. - Seite 22 Sede legale: FAAC S.p.A. Soc. Unipersonale Via Calari, 10 - 40069 Zola Predosa BOLOGNA - ITALY Tel. +39 051 61724 - Fax +39 051 09 57 820 www.geniusg.com BLIZZARD 500-900 532102 - Rev.B...
