deutsch

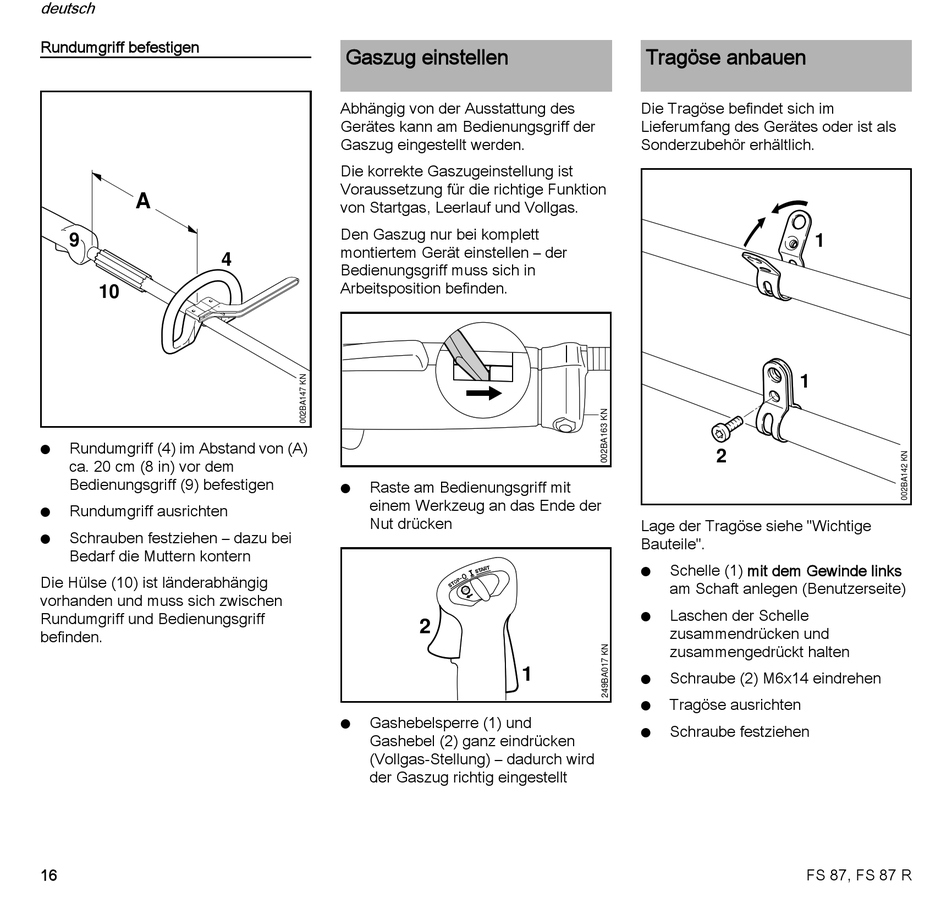

Rundumgriff befestigen
A
9
10
Rundumgriff (4) im Abstand von (A)
N
ca. 20 cm (8 in) vor dem
Bedienungsgriff (9) befestigen
Rundumgriff ausrichten
N
Schrauben festziehen – dazu bei
N
Bedarf die Muttern kontern
Die Hülse (10) ist länderabhängig
vorhanden und muss sich zwischen
Rundumgriff und Bedienungsgriff
befinden.
16

Gaszug einstellen

Abhängig von der Ausstattung des
Gerätes kann am Bedienungsgriff der
Gaszug eingestellt werden.
Die korrekte Gaszugeinstellung ist
Voraussetzung für die richtige Funktion
von Startgas, Leerlauf und Vollgas.
Den Gaszug nur bei komplett
montiertem Gerät einstellen – der
4
Bedienungsgriff muss sich in
Arbeitsposition befinden.
Raste am Bedienungsgriff mit
N
einem Werkzeug an das Ende der
Nut drücken
Gashebelsperre (1) und
N
Gashebel (2) ganz eindrücken
(Vollgas-Stellung) – dadurch wird
der Gaszug richtig eingestellt
2
1
Tragöse anbauen
Die Tragöse befindet sich im
Lieferumfang des Gerätes oder ist als
Sonderzubehör erhältlich.
1
1
2
Lage der Tragöse siehe "Wichtige
Bauteile".
Schelle (1) mit dem Gewinde links
N
am Schaft anlegen (Benutzerseite)
Laschen der Schelle
N
zusammendrücken und
zusammengedrückt halten
Schraube (2) M6x14 eindrehen
N
Tragöse ausrichten
N
Schraube festziehen
N
FS 87, FS 87 R
