Hinweis>>
Führen Sie die Feineinstellung für die horizontale und vertikale
Ausrichtung mit Hilfe der folgenden Abbildung durch.
Drehen Sie das kleine Rad für die
horizontale Ausrichtung.
Drehen Sie das kleine Rad für die
horizontale Ausrichtung.
- Im Uhrzeigersinn: Aufsteigend
- Gegen den Uhrzeigersinn: Absteigend
3

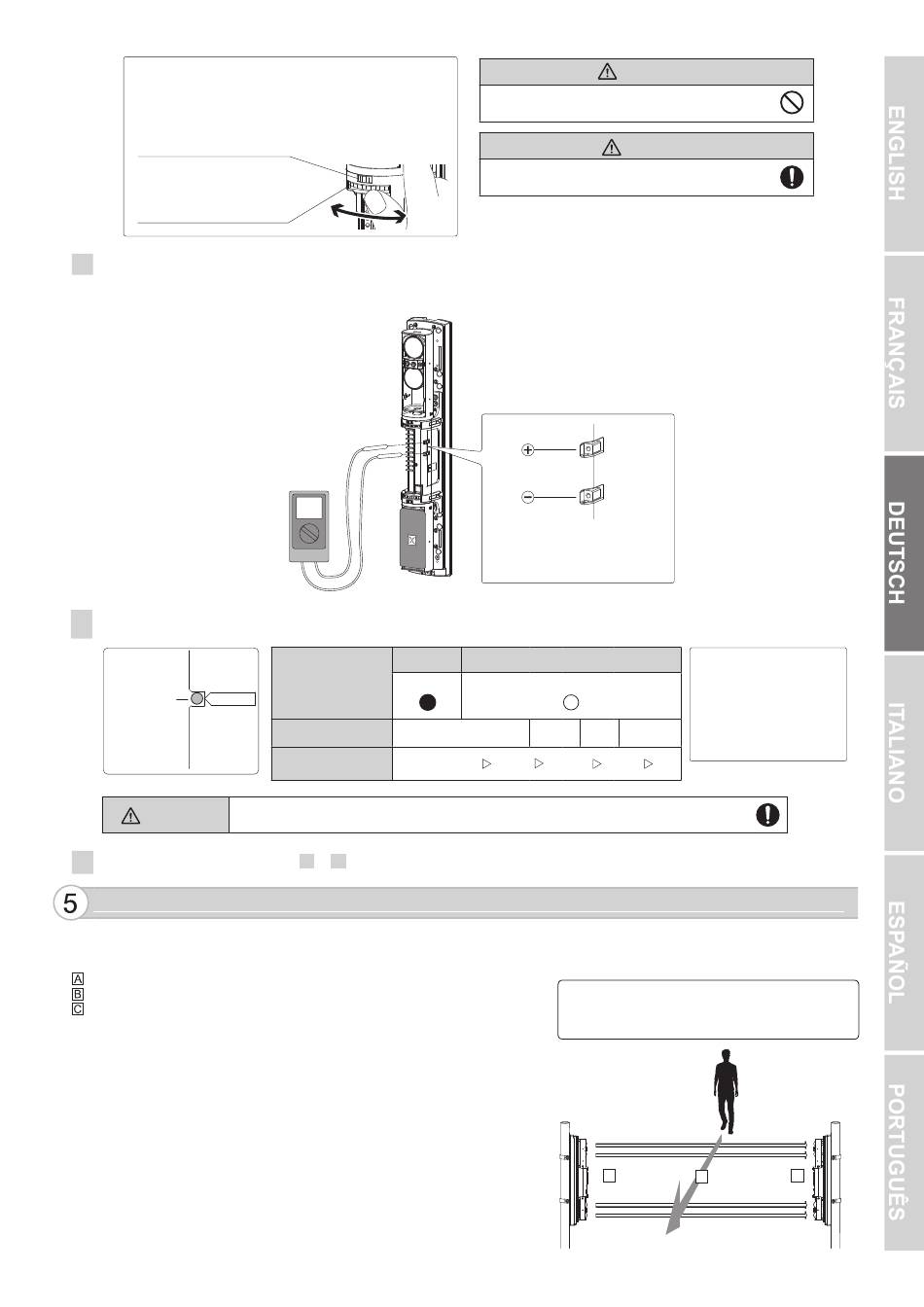

Nach der Ausrichtung mithilfe des Suchers führen Sie die Ausrichtung mit dem Voltmeter durch um eine exaktere optische Ausrichtung zu erzielen.
Stellen Sie das Voltmeter auf 5 bis 10 VDC ein.
Nachdem Sie den Empfangspegel der optischen Achse auf der Alarmanzeige überprüft haben, führen Sie die Feineinstellung für Sender und Empfänger
mit einem Voltmeter durch, bis an der Überwachungsausgangsbuchse eine Spannung anliegt, die dem Pegel „Ausgezeichnet" entspricht.
4
Passen Sie die horizontalen und vertikalen Winkel an, während Sie den Empfangsstatus des Infrarotstrahles mit der
Alarmanzeige-LED am dazugehörigen Empfänger überprüfen.
Empfänger
Alarmanzeige-
Alarm
LED
Nehmen Sie die Feineinstellungen vor, um einen maximalen Ausgangspegel über die
Vorsicht
Überwachungsbuchse zu gewährleisten.
5
Führen Sie die Einstellungen der Schritte 1 bis 4 ebenfalls an der unteren Einheit durch.
FUNKTIONSPRÜFUNG
Führen Sie eine Funktionsprüfung durch, um zu überprüfen, ob sich die Alarmanzeige-LED am Empfänger einschaltet („EIN"), sobald die Person den Strahl unterbricht.
Führen Sie die Funktionsprüfung (mittels Unterbrechung des Infrarotstrahls) an den folgenden drei Punkten durch:
Vor dem Sender
Vor dem Empfänger
Auf halbem Weg zwischen Sender und Empfänger
Der Detektor wurde ordnungsgemäß installiert, wenn sich die Alarmanzeige-LED im
Test an allen drei Punkten auf „EIN" schaltet.
Lichtstrahl
unterbrochen
EIN (Rot)
Alarmanzeige-LED
Einstellpegel
Erneut Ausrichten
0 V
Überwachungsausgangsbuchse
DE-9
Warnung
Vermeiden Sie direkten Blickkontakt mit starken
Lichtquellen (z. B. Sonnenlicht) durch den Sucher.
Vorsicht
Berühren Sie die Linse während der optischen
Ausrichtung nicht.
Stecken Sie die positive Messpitze
des Voltmeters in die Plusklemme
der Überwachungsbuchse sowie die
negative Messspitze des Voltmeters in die
Minusklemme der Überwachungsbuchse.
Lichtstrahl empfangen
AUS
Mittelmäßig
Gut
Ausgezeichnet
2,0 V
3,5 V
5,0 V
Hinweis>>
Führen Sie mindestens einmal im Jahr eine
Funktionsprüfung durch.
Sender
A
Hinweis>>
Die Stromanzeige-LED am
Sender ist nicht ausgeschaltet,
wenn die Abdeckung
geschlossen ist.(z. B.
Sabotageknopf ist gedrückt.)
Empfänger
B
C
